供应 工字 工字形 工字型电感器
| 价 格： | 120.00 |
应用范围:滤波 种类:固定电感 品牌:工字电感 型号:LGB 封装形式:插件电感 绕线形式:多层平绕式 导磁体性质:铁氧体磁芯 磁芯形状:工字形 工作频率:低频 安装方式:立式 骨架材料:磁芯 品质因数Q:62.1 电感量:0.001-350（mH） 额定电流:20-6000（mA） 分布电容:0.021（F）
产品介绍
锦云电感LGB系列电感器又称为：扼流圈、阻流线圈、差模电感器,是用来限制交流电通过的线圈，分高频阻流圈和低频阻流圈。采用开磁路构造设计，有结构性佳、体积小、高Q值、低成本等特点，适用于笔记型计算机、喷墨打印机、复印机、显示监视器、手机、宽带调制解调器、游戏机、彩色电视、录放机、摄影机、微波炉、照明设备、汽车电子产品等。
锦云电感LGB系列电感器规格齐全，具有质量因素好，自共振频率高，可获得较大的感应电流，漏磁小等优点。用PVC或UL热缩套管保护，有立式和卧式结构可共选择。
锦云电感LGB系列电感器，符合RoHS标准，无铅焊接技术及100%无铅，并提供更有竞争力的价格和快速交货服务。若需特殊规格型式，请与锦云电感业务联系。
LGB工字型电感器 图示和尺寸：（单位mm） | |||||
dzsc/18/2540/18254089.jpg | |||||
P/N 料号 | A (MAX) | B (MIN) | C (MAX) | D (MAX) | E (MAX) |
0406 | 8.0 | 10.0 | 2.0±0.5 | 5.0 | 0.5±0.1 |
0608 | 10.0 | 10.0 | 3.0±0.5 | 7.0 | 0.6±0.1 |
0810 | 12.5 | 10.0 | 5.0±0.5 | 9.0 | 0.6±0.1 |
0912 | 15.0 | 10.0 | 5.0±0.5 | 11.0 | 0.6±0.1 |
1012 | 15.0 | 10.0 | 7.0±1.0 | 12.0 | 0.8±0.1 |
1016 | 19.0 | 10.0 | 7.0±1.0 | 12.0 | 0.8±0.1 |
1415 | 18.0 | 10.0 | 8.0±1.0 | 16.0 | 0.8±0.1 |
LGB工字型电感器 料号标识 | |||||||||||
|
|
|
|
|
| ||||||
LGB | 0608 | — | 180 | K | — | UL | |||||
① | ② |
| ③ | ④ |
| ⑤ | |||||
①产品类型：LGB工字型电感器。
②款式：根据磁芯尺寸大小。
③电感值：例如"180"代表18 uH。
④电感值容许公差:"M":+20%; "K":+10%; "J":+5%。
⑤ UL或PVC热缩套管保护。
锦云电感器优势产品：色环电感，工字电感，三脚报警器电感,SMD功率贴片电感,磁环电感。
舒云梅 电话：0510-83805287 传真：0510-83805687
手机：18912355857 QQ:541282264 邮箱：541282264@qq.com
网址：www.jycoil.com
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 舒云梅
- 电话：0510-83805287
- 传真：0510-83805287
- 手机：
- QQ ：
供应锰锌磁环电感
信息内容：产品介绍锦云TC系列环型线圈，采用铁粉芯或锰锌与专用树脂等作材料，以产生的电感量，高电流，防干扰对策，是功率电感最常用的一种。环形线圈电感，是电感理论中最理想的形状，采用闭磁路，很少EMI问题，充分利用磁路，容易计算，底成本，几乎理论上的好处全归环形线圈电感。主要用于电源供给器、开关电路、控整流器和晶闸管控制电路、输出扼流和EMI/RFI扼流圈、其他滤波器。环形铁芯不但磁性能优良，而且还有许多机械方面的优点：片间压力可以严格控制，并且可达到95%的同一水平，采用浸渍技术，可使铁芯成为牢固整体，在绕线和加工过程中不变形象;由于环型铁芯非常牢固，减少了磁致伸缩力的影响，因而减少了振动和音频噪声。锦云TC系列环型电感器均符合ROHS规范，Lead-Free无铅标准，提供完整线圈电感器尺寸，感量范围齐全，可依客户的需求制造，若需特殊规格型式，请与锦云业务联系。TC磁环电感器 图示和尺寸：（单位mm） dzsc/18/9178/18917826.jpg TC磁环电感器 料号标识 TC5026F—100M—0.8X2—UL①②③ ④⑤ ⑥ ⑦ ①产品类型：TC环型电感器。②铁芯材质：" -26"或"-52"③F,H,U表示出线脚形状④电感值：例如...
供应0613 6*13 6X13 轴向滤波电感

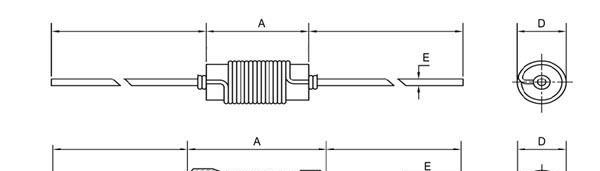

信息内容：产品介绍 锦云电感LGC系列轴向滤波电感器也称电源滤波线路扼流圈，是一个带特殊磁芯的绕线电感器，在电源线路中起平滑滤波的作用，它的电感对交流成呈现很大的阻抗，而对直流电的电阻很低，所以起到滤波作用。在需要持续输出大电流的场合，电容滤波效果次于绕线扼流圈。用PVC或UL热缩套管保护，有立式和卧式结构可共选择。LGC系列轴向滤波电感器广泛运用于电视和音频设备、电讯装置、射频滤波器。锦云电感LGC系列轴向滤波电感器，符合RoHS标准，无铅焊接技术及100%无铅，并提供更有竞争力的价格和快速交货服务。若需特殊规格型式，请与锦云电感业务联系。LGC系列轴向滤波电感器 图示和尺寸：（单位mm） dzsc/18/9179/18917914.jpg P/N料号A (MAX)D(MAX)E031010.54.50.6±0.1041010.55.50.8±0.1051216.56.60.8±0.1101923.011.50.8±0.1 锦云电感器优势产品：耦合线圈,工字电感，三脚报警器电感,磁环电感,磁棒电感。何小姐 电话：0510-83805287 传真：0510-83805687手机：18015346416 QQ:1808726340邮箱：1808726340@qq.com网址：www.jycoil.com
