供应CD 31 32 43 52 53 54 73
| 价 格： | 1260.00 |
应用范围:滤波 种类:电感线圈 品牌:锦云 型号:SMD 封装形式:贴片电感 绕线形式:多层平绕式 导磁体性质:铁氧体磁芯 磁芯形状:工字形 工作频率:中频 安装方式:贴片式 骨架材料:磁芯 品质因数Q:45 电感量:0.018（mH） 额定电流:1000（mA） 分布电容:0.025（F）
产品介绍
锦云SMD大电流系列，贴片功率绕线电感器，采用开放式开磁路构造设计，直接线端之构造，具有体积小、厚度薄、容易表面贴装，具有高功率、高磁饱和性、高品质、高能量存储、耐大电流、低电阻、低漏磁特点。同时具有良好的焊锡性及耐热性。产品包装符合EIA-481标准，适用于SMT自动贴片。
锦云SMD系列的平底表面设计，可确保稳固的安装，具有优异的端面强度，良好的焊锡性，及耐热度。此系列电感具有低磁漏，低直流电阻，耐大电流等特点，而广泛应用于高精度的工业设备中，如电视游乐器、可携式游戏设备、电脑周边设备、小型通信机器、直流转换器、桌上型电脑、伺服器、显示卡、个人导航系统、录放影机、OA仪器、液晶电视、小型通信机器、直流转换器。轴包装，易用自动化装配。
锦云SMD大电流系列贴片线绕功率电感器，符合RoHS标准，无铅焊接技术及100%无铅，并提供更有竞争力的价格和快速交货服务。联系我们与您的特定需求。
SMD开放式贴片功率绕线电感器 图示和尺寸：（单位mm） | ||||
dzsc/18/2538/18253805.jpg | ||||
品号 | A | B | C | J |
SMD31 | 3.5±0.3 | 3.0±0.3 | 1.1±0.2 | 0.8 |
SMD32 | 3.5±0.3 | 3.0±0.3 | 2.0±0.3 | 0.8 |
SMD43 | 4.5±0.3 | 4.0±0.3 | 3.2±0.3 | 1.5 |
SMD52 | 5.8±0.3 | 5.2±0.3 | 2.5±0.3 | 1.7 |
SMD53 | 5.8±0.3 | 5.2±0.3 | 3.0±0.3 | 1.7 |
SMD54 | 5.8±0.3 | 5.2±0.3 | 4.5±0.35 | 1.7 |
SMD73 | 7.8±0.3 | 7.0±0.3 | 3.5±0.5 | 2.0 |
SMD75 | 7.8±0.3 | 7.0±0.3 | 5.0±0.5 | 2.0 |
SMD104 | 10.0±0.3 | 9.0±0.3 | 4.0±0.5 | 2.5 |
SMD105 | 10.0±0.4 | 9.0±0.4 | 5.4±0.5 | 2.5 |
SMD开放式贴片功率绕线电感器 料号标识 | |||||||||
|
|
|
|
|
| ||||
SMD | 54 | — | 180 | M | |||||
① | ② |
| ③ | ④ | |||||
①产品类型：SMD开放式贴片功率绕线电感器。
②款式：铁芯尺寸A1=5.8mm B=4.5mm。
③电感值：例如"180"代表18 uH。
④电感值容许公差:"M":+20%; "K":+10%; "J":+5%。
锦云电感器优势产品：色环电感，工字电感，三脚报警器电感,SMD功率贴片电感,磁环电感。
舒云梅 电话：0510-83805287 传真：0510-83805687
手机：18912355857 QQ:541282264 邮箱：541282264@qq.com
网址：www.jycoil.com
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 舒云梅
- 电话：0510-83805287
- 传真：0510-83805287
- 手机：
- QQ ：
供应 工字 工字形 工字型电感器
信息内容：应用范围:滤波 种类:固定电感 品牌:工字电感 型号:LGB 封装形式:插件电感 绕线形式:多层平绕式 导磁体性质:铁氧体磁芯 磁芯形状:工字形 工作频率:低频 安装方式:立式 骨架材料:磁芯 品质因数Q:62.1 电感量:0.001-350（mH） 额定电流:20-6000（mA） 分布电容:0.021（F） 产品介绍 锦云电感LGB系列电感器又称为：扼流圈、阻流线圈、差模电感器,是用来限制交流电通过的线圈，分高频阻流圈和低频阻流圈。采用开磁路构造设计，有结构性佳、体积小、高Q值、低成本等特点，适用于笔记型计算机、喷墨打印机、复印机、显示监视器、手机、宽带调制解调器、游戏机、彩色电视、录放机、摄影机、微波炉、照明设备、汽车电子产品等。 锦云电感LGB系列电感器规格齐全，具有质量因素好，自共振频率高，可获得较大的感应电流，漏磁小等优点。用PVC或UL热缩套管保护，有立式和卧式结构可共选择。 锦云电感LGB系列电感器，符合RoHS标准，无铅焊接技术及100%无铅，并提供更有竞争力的价格和快速交货服务。若需特殊规格型式，请与锦云电感业务联系。 LGB工字型电感器 图示和尺寸：（单位mm） dzsc/18/2540/18254089.jpg P/N料号A(MAX)B(MIN)C(MAX)D(MAX)E(MAX)04068.010.02.0±0...
供应锰锌磁环电感

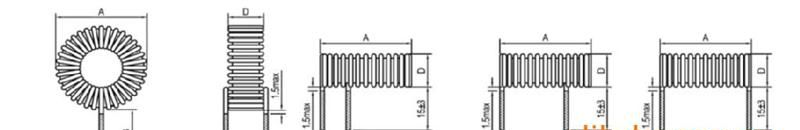

信息内容：产品介绍锦云TC系列环型线圈，采用铁粉芯或锰锌与专用树脂等作材料，以产生的电感量，高电流，防干扰对策，是功率电感最常用的一种。环形线圈电感，是电感理论中最理想的形状，采用闭磁路，很少EMI问题，充分利用磁路，容易计算，底成本，几乎理论上的好处全归环形线圈电感。主要用于电源供给器、开关电路、控整流器和晶闸管控制电路、输出扼流和EMI/RFI扼流圈、其他滤波器。环形铁芯不但磁性能优良，而且还有许多机械方面的优点：片间压力可以严格控制，并且可达到95%的同一水平，采用浸渍技术，可使铁芯成为牢固整体，在绕线和加工过程中不变形象;由于环型铁芯非常牢固，减少了磁致伸缩力的影响，因而减少了振动和音频噪声。锦云TC系列环型电感器均符合ROHS规范，Lead-Free无铅标准，提供完整线圈电感器尺寸，感量范围齐全，可依客户的需求制造，若需特殊规格型式，请与锦云业务联系。TC磁环电感器 图示和尺寸：（单位mm） dzsc/18/9178/18917826.jpg TC磁环电感器 料号标识 TC5026F—100M—0.8X2—UL①②③ ④⑤ ⑥ ⑦ ①产品类型：TC环型电感器。②铁芯材质：" -26"或"-52"③F,H,U表示出线脚形状④电感值：例如...
