高分子贴片SMD自恢复保险丝-2920系列(二)
| 价 格： | 面议 |
品牌:昊海 型号:贴片PTC自恢复保险丝2920系列 种类:贴片PTC自恢复保险丝 用途:过电流保护 体积:微型 电压特性:低压 形状:贴片式 执行标准:国标 自动复位功能:有 电压:60（V） 电流:40（A） 保持电流:0.3A~4.0A（A）
贴片自恢复保险丝2920系列-LP-SM系列产品介绍
一.自恢复保险丝产品介绍:
高分子自恢复保险丝PTC是由聚合物PTC原料掺加导体所制成的。在正常工作状态中此元件电阻值远小于电路中的其余的电阻。电流急速增加的时候，PTC对过流情况做出反应，从低电阻变高电阻来保护电路。阻抗的增加便限制了电流的通过，从而将电路中的电流减少为任意电路元件均可以安全承载的值。而保护设备免于损坏。
二.LP-SM系列产品(2920mils/7555mm)特点:
•所有产品均为无铅产品,符合欧盟2002/95/EC ROHS标准.
•尺寸小,节约空间及成本.
•可实现电路的自复保护.
•快速跳断时间.
•低阻抗
•适合自动化装配
•安规认证:UL ,CSA,TUV.
三.LP-SM系列产品(2920mils/7555mm)尺寸(mm):
dzsc/17/5044/17504435.jpg
型号 | A(值) | B(值) | C(值) | D(最小值) | E(最小值) | |||||
毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | |
LP-SM030C~LP-SM185C | 7.98 | 0.314 | 5.44 | 0.214 | 1.25 | 0.049 | 0.30 | 0.012 | 0.3 | 0.012 |
LP-SM200C ~LP-SM300C/24 | 1. 5 | 0.059 | ||||||||
LP-SM400C | 2.00 | 0.079 | ||||||||
四.LP-SM系列产品(2920mils/7555mm)电气性能:
型号 IH (A) IT (A) 动作（trip) Vmax (V) Imax (A) PDtyp (W) Rmin (Ω) R1max (Ω) 电流(A) 动作时间(秒) LP-SM030C 0.30 0.60 1.50 3.00 60.00 10.00 1.9 0.700 4.800 LP-SM050C 0.50 1.00 2.50 4.00 60.00 10.00 1.9 0.350 1.400 LP-SM075C 0.75 1.50 8.00 0.30 60.00 40.00 1.9 0.290 1.000 LP-SM110C 1.10 2.20 8.00 0.50 33.00 40.00 1.9 0.100 0.480 LP-SM125C 1.25 2.50 8.00 2.00 24.00 40.00 1.9 0.070 0.250 LP-SM130C 1.30 2.60 8.00 4.00 33.00 40.00 2.1 0.080 0.280 LP-SM150C 1.50 3.00 8.00 5.00 33.00 40.00 2.1 0.060 0.250 LP-SM185C 1.85 3.70 8.00 5.00 33.00 40.00 2.1 0.045 0.165 LP-SM200C 2.00 4.00 8.00 12.00 15.00 40.00 2.1 0.045 0.125 LP-SM250C 2.50 5.00 8.00 25.00 15.00 40.00 1.9 0.025 0.085 LP-SM260C 2.60 5.20 8.00 20.00 6.00 40.00 1.9 0.025 0.075 LP-SM300C 3.00 6.00 8.00 35.00 6.00 40.00 1.9 0.015 0.048 LP-SM300C/24 3.00 6.00 8.00 35.00 24.00 40.00 1.9 0.015 0.048 LP-SM400C 4.00 8.00 8.00 40.00 16.00 40.00 1.9 0.013 0.040
- 所属城市：江苏 苏州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 武忠需
- 电话：512-56792010
- 传真：512-56792010
- 手机：
- QQ ：
供应快断贴片保险丝0603系列

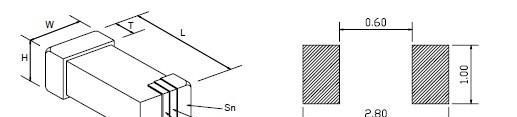

信息内容：品牌:昊海 型号:快断微型贴片保险丝0603系列 种类:保险丝 体积:微型 电压特性:低压 形状:贴片式 熔断速度:F/快速 执行标准:国标 自动复位功能:无 贴片微型保险丝-0603快断系列一.贴片微型保险丝产品介绍 我公司生产的微型保险丝(Fuse)为多层独石表面贴装熔断体,工艺上采用独石共烧工艺，在玻璃陶瓷厚膜上印刷上一层熔体金属，然后再覆上一层灭弧层，再印刷一层熔体，如此反复，可得到多层结构。熔体深入基体内部并与基体材料烧结成坚实的一体,并可做成多层熔体,大大提高保险丝灭弧性能/可靠性和额定值. 我公司生产的微型贴片保险丝与传统的保险丝相比,有以下优点:1灭弧特性好2电流容量大3稳定性好、寿命高 二.贴片微型保险丝-0603快断系列产品特点1 采用多层独石结构;2 产品尺寸小,为0603mils/1608mm;3 该系列产品为快断系列4 具有非常好的稳定性;5 可以采用波峰焊和回流焊;6 工作温度范围:-55 ℃~125℃. 三. 0603快断系列保险丝产品尺寸及推荐的焊盘尺寸(mm) dzsc/17/6223/17622371.jpg 产品尺寸 推荐的焊盘尺寸 产品系列LWHT0603快断系列1.60±0.150.80±0.150.95Max0.10Min 四.0603快断系...
