供应快断贴片保险丝0603系列
| 价 格： | 面议 |
品牌:昊海 型号:快断微型贴片保险丝0603系列 种类:保险丝 体积:微型 电压特性:低压 形状:贴片式 熔断速度:F/快速 执行标准:国标 自动复位功能:无
贴片微型保险丝-0603快断系列 一.贴片微型保险丝产品介绍 我公司生产的微型保险丝(Fuse)为多层独石表面贴装熔断体,工艺上采用独石共烧工艺，在玻璃陶瓷厚膜上印刷上一层熔体金属，然后再覆上一层灭弧层，再印刷一层熔体，如此反复，可得到多层结构。熔体深入基体内部并与基体材料烧结成坚实的一体,并可做成多层熔体,大大提高保险丝灭弧性能/可靠性和额定值. 我公司生产的微型贴片保险丝与传统的保险丝相比,有以下优点: 1灭弧特性好 2电流容量大 3稳定性好、寿命高 二.贴片微型保险丝-0603快断系列产品特点 1 采用多层独石结构; 2 产品尺寸小,为0603mils/1608mm; 3 该系列产品为快断系列 4 具有非常好的稳定性; 5 可以采用波峰焊和回流焊; 6 工作温度范围:-55 ℃~125℃. 三. 0603快断系列保险丝产品尺寸及推荐的焊盘尺寸(mm) dzsc/17/6223/17622371.jpg 产品尺寸 推荐的焊盘尺寸 产品系列 L W H T 0603快断系列 1.60±0.15 0.80±0.15 0.95Max 0.10Min 四.0603快断系列保险丝产品熔断时间 电流 熔断时间(25℃) 100%额定电流 4小时 Min 250%额定电流 5秒 Max 400%额定电流 0.05秒 Max
五.0603快断系列保险丝产品电气性能
产品名称 | 额定电流(A) | 额定电压(V) | 冷态直流电阻(Ω) | 分断能力 |
0603WCF050A032V | 0.50 | 32 | 0.485 | 50A |
0603WCF075A032V | 0.75 | 32 | 0.254 | 50A |
0603WCF100A032V | 1.0 | 32 | 0.131 | 50A |
0603WCF150A032V | 1.5 | 32 | 0.059 | 35A |
0603WCF200A032V | 2.0 | 32 | 0.044 | 35A |
0603WCF250A032V | 2.5 | 32 | 0.032 | 35A |
0603WCF300A032V | 3.0 | 32 | 0.025 | 35A |
0603WCF350A032V | 3.5 | 32 | 0.023 | 35A |
0603WCF400A032V | 4.0 | 32 | 0.018 | 35A |
0603WCF500A032V | 5.0 | 32 | 0.013 | 35A |
0603WCF600A024V | 6.0 | 24 | 0.010 | 50A |
额定电流：又称保险丝的公称工作电流.
额定电压：又称保险丝的公称工作电压，.保险丝可以在不大于其额定电压的电压下使用.
冷态电阻:是保险丝25℃的条件下，通过小于额定电流的10%的测试电流所测得的电阻值。
分断能力：又称额定短路容量，即在额定电压下，保险丝能够安全分断的电流值(交流电为有效值)。
- 所属城市：江苏 苏州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 武忠需
- 电话：512-56792010
- 传真：512-56792010
- 手机：
- QQ ：
环保PTC自恢复保险丝T30-700－正温热敏电阻
信息内容：品牌:昊海 型号:T30-700 种类:过流保护器 用途:PTC自恢复保险丝 体积:小型 电压特性:低压 形状:插片式 熔断速度:F/快速 执行标准:国标 自动复位功能:有 电压:30（V） 电流:40（A） 保持电流:7（A）高分子自恢复保险丝T30-70产品介绍 一 特点： 1径向引线的元器件；2可以对电路中的过温和过流起保护；3产品均为无铅产品； 二 产品形状dzsc/17/7942/17794294.jpg 三 产品尺寸(mm) dzsc/17/7942/17794294.jpg 型号A(值)B(值)C(典型值)D(最小值)E(值)F(典型值)引脚式样尺寸(φ)T30-700F19.326.910.27.63.01.220.81 四 电性能参数 型 号IH(A)IT(A)动作特性Vmax(V)Imax(A)PDtyp(W)Rmin(Ω)Rmax(Ω)电流 (A)动作时间(秒)T30-700F7.014.035.017.530403.800.0050.02 IH(保持电流):25℃静止空气中不触发自复保险丝PTC电阻突变的电流.IT(动作电流):25℃静止空气中自复保险丝PTC从低阻转为高阻的电流.动作时间:在过电流为5倍保持电流时,该高分子PTC热敏电阻由低阻值变为高阻值所需要的时间。Vmax(工作电压):自复保险丝PTC能承受的工作电压Imax(工作电流):自复保险丝PTC在电压下所能承受的电流.PDtyp(功率损耗):在25℃静止空气环境下，PTC动作后的功率损耗总值Rmin(最...

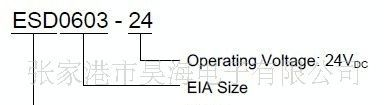

PESD高分子静电抑制器ESD-0603-24
