环保PTC自恢复保险丝T30-700－正温热敏电阻
| 价 格： | 200.00 |
品牌:昊海 型号:T30-700 种类:过流保护器 用途:PTC自恢复保险丝 体积:小型 电压特性:低压 形状:插片式 熔断速度:F/快速 执行标准:国标 自动复位功能:有 电压:30（V） 电流:40（A） 保持电流:7（A）
高分子自恢复保险丝T30-70产品介绍
一 特点：
1径向引线的元器件；
2可以对电路中的过温和过流起保护；
3产品均为无铅产品；
二 产品形状
dzsc/17/7942/17794294.jpg
三 产品尺寸(mm)
dzsc/17/7942/17794294.jpg
型号 | A (值) | B (值) | C (典型值) | D (最小值) | E (值) | F (典型值) | 引脚 | |
式样 | 尺寸(φ) | |||||||
T30-700F | 19.3 | 26.9 | 10.2 | 7.6 | 3.0 | 1.2 | 2 | 0.81 |
四 电性能参数
型 号 | IH (A) | IT (A) | 动作特性 | Vmax (V) | Imax (A) | PDtyp (W) | Rmin (Ω) | Rmax (Ω) | |
电流 (A) | 动作时间(秒) | ||||||||
T30-700F | 7.0 | 14.0 | 35.0 | 17.5 | 30 | 40 | 3.80 | 0.005 | 0.02 |
IH(保持电流):25℃静止空气中不触发自复保险丝PTC电阻突变的电流.
IT(动作电流):25℃静止空气中自复保险丝PTC从低阻转为高阻的电流.
动作时间:在过电流为5倍保持电流时,该高分子PTC热敏电阻由低阻值变为
高阻值所需要的时间。
Vmax(工作电压):自复保险丝PTC能承受的工作电压
Imax(工作电流):自复保险丝PTC在电压下所能承受的电流.
PDtyp(功率损耗):在25℃静止空气环境下，PTC动作后的功率损耗总值
Rmin(最小电阻值):在25℃静止空气环境下，PTC动作之前的最小电阻值。
Rmax(电阻值):在25℃静止空气环境下，PTC动作之前的电阻值。
五 环境温度与保持电流IH之间的关系
Part number | Maximum ambient operating temperatures(℃) | ||||||||
-40 | -20 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
T30-700F | 10.35 | 9.30 | 8.21 | 7.00 | 5.95 | 5.58 | 4.96 | 4.46 | 3.84 |
六 测试程序和测试要求
测试内容 | 测试环境 | 产品合格/不合格标准 | |
零功率电阻 | 25℃、静止空气环境中 | Rmin≤R≤Rmax |
|
过流动作特性 | 25℃、Vmax、5IH | T≤Ttrip | |
不动作特性 | IH,保持30分钟 | 不动作 | |
耐冲击电流能力 | Vmax到Imax，100个循环 | 不烧不裂 | |
耐电压能力 | Vmax持续24小时 | 不烧不裂 | |
七 包装
袋装：
T30-700F…………… 500个/包
- 所属城市：江苏 苏州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 武忠需
- 电话：512-56792010
- 传真：512-56792010
- 手机：
- QQ ：
PESD高分子静电抑制器ESD-0603-24
信息内容：品牌:昊海 型号:ESD-0603-24 种类:抑制器 用途:高分子静电抑制器 体积:微型 电压特性:低压 形状:贴片式 熔断速度:FF/特快速 执行标准:国标 自动复位功能:有 电压:24（V）高分子静电抑制器PESD-0603-24产品介绍 一产品介绍 高分子静电抑制器PESD是基于一种高分子基复合压敏材料的瞬态过电压保护器件，当回路遭受瞬态静电放电时，PESD内部压敏材料瞬间导通，其导通电阻很小，允许大电流通过，将回路产生的电流泄放至大地，并将电压嵌位到预定水平，从而对敏感器件起到保护作用。 二产品特点 响应极快：1ns以下 电容极低：可达0.1pf以下 漏电流小：可达1nA以下 微型封装：0603 三 PESD的应用： 1.手机等移动通信设备：天线、SIM卡， miniSD卡读取模块，数据、(蓝牙)耳机及充电接口2.电脑及周边设备：USB接口、IEEE1394接 口、SD卡等读卡器接口、音频及视频输出接 口、打印机接口,投影仪视频输入接口等3.数码相机/摄像机等个人便携影音数码产 品：存储卡读取模块、数据传输及充电接口4.高清数字电视等家庭影音设备： DisplayPort、HDMI、UDI、DVI、接口，机顶盒，数码相框，可视电话5.汽车电子:GPS定位系统，车载视频、音频 设备、ETC设备6...
贴片自复保险丝-1210全系列ptc热敏电阻

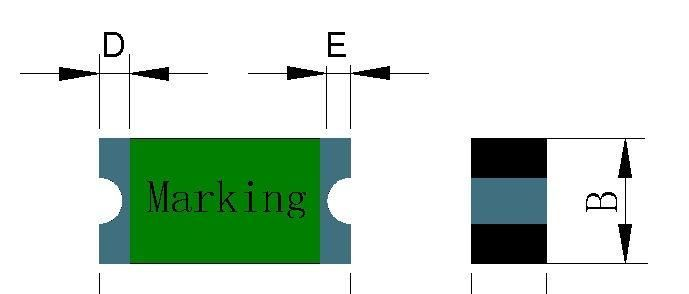

信息内容：品牌:昊海 型号:LP-USM系列（3225mm/1210mils) 种类:热敏 性能:过电流保护 材料:高分子 外形:SMD 表面贴装 温度系数:PTC 额定功率:其他（W） 调节方式:固定 功率特性:小功率 营销方式:厂家直销 产品性质:热销 自恢复保险丝SMD1210产品(LP-USM)介绍 一.产品特点:•所有产品均为无铅产品,符合欧盟2002/95/EC ROHS标准.•尺寸小,节约空间及成本.•可实现电路的自复保护.•快速跳断时间•低阻抗•适合自动化装配•安规认证:UL ,CSA,TUV. 二.产品应用•电脑主板• IEEE1394接口 • USB接口•手机•数据通信•宽带•数码相机• LCD显示器•机顶盒•充电器•电池部件 三.产品尺寸 dzsc/18/1896/18189649.jpg 型号A(值)B(值)C(值)D(最小值)E(最小值)毫米 英寸毫米 英寸毫米英寸毫米 英寸毫米 英寸LP-USM0053.430.1352.800.111.250.0490.250.0100.20.008LP-USM0103.430.1352.800.111.250.0490.250.0100.20.008LP-USM0203.430.1352.800.111.250.0490.250.0100.20.008LP-USM0353.430.1352.800.110.850.0330.250.0100.20.008LP-USM0503.430.1352.800.110.850.0330.250.0100.20.008LP-USM0753.430.1...
