供应XT-201-SIA-232电流输出倾角传感器
| 价 格： | 面议 | |
| 型号/规格： | XT-201-SIA-232 | |
| 品牌/商标： | 国产 |
XT-201-SIA-232是宽范围双轴倾角传感器（±90 º），通过测量静态重力加速度变化，转换成倾角变化，再由角度变换对应转换成4-20ma电流输出。
传感器角度响应速度从4次/秒到12.8次/秒。具有5阶滤波器，用户根据需要设置，平衡选择角度稳定性和倾角响应速度的关系。
产品主要适合静态和慢速变化的动态测量，不适用于快速变化的动态测量。所测量的载体水平或者俯仰角度变化速度5度/秒以下的情况效果良好，超过10度/秒的情况下，因为受到载体运动产生加速度的影响，会产生角度输出失准的情况。垂直振动情况下，高频振动对角度数据影响小，0.5g以下震动对倾角影响小。
产品特点
u 硅微机械传感器测量以水平面为参考面的双轴倾角变化。
u 输出角度以测量基准面为参考，测量基准面出厂时被校准。
u 倾角变化以数据方式和电流方式输出，数据接口形式RS232，电流输出为4－20mA电流。
u 用户通过串口指令再次设定倾角相对零点输出位置。
u 产品用外壳封装，封装外壳的产品防水等级IP55，抗外界电磁干扰能力强。
u 承受冲击震动能力强。
主要指标
1. 常规模式时主要指标
指标
最小
典型
单位
响应速度
4
6.8
12.8
Hz
测量范围
双轴±60
º
分辨率
±0.02
º
精度(<±15°)
±0.08
0.1
º
精度
(<±30°)
±0.1
0.15
º
精度(<±60°)
±0.3
º
非线性
0.3
0.8
0.9
%
零度点重复性
±0.09
º
全温度范围零点漂移
±0.25
±0.3
º
全角度量程温度漂移
±0.3
±0.4
º
横向干扰（倾斜30度以下）
X正向干扰
<0.5
<1.5
% FSB
X负向干扰
<0.5
<1.5
% FSB
Y正向干扰
<0.5
<1.5
% FSB
Y负向干扰
<0.5
<1.5
% FSB
| 最小 | 正常 | 单位 | ||
| 工作电压 | 20 | 24 | 30 | V |
| 工作电流 | 60 | 70 | 85 | MA |
| 工作温度 | -40 | +85 | ℃ | |
| 串口数据格式 | 9600，n，8，1 | BPS* | ||
| 最小值 | 典型 | 极值 | 单位 | |
| TXD | ±5 | ±7 | ±15 | V |
| RXD | ±5 | ±7 | ±15 | V |
| GND | 0 | 0 | 0 | V |
| 最小 | 单位 | ||
| 电源电压 | +18 | +32 | V |
| 工作温度 | -50 | +100 | ℃ |
| 插头序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 线色 | 黑，白 | 红 | 黄 | 蓝 | |||||
| 备注 | GND | 24V | XIO | PRO | RX | TX | YIO | ||
| 说明：XIO为X轴电流输出；YIO为Y轴电流输出。 | |||||||||
dzsc/16/6886/16688606.jpg
1. 外壳机械尺寸：（单位：mm）
注：防水等级标准IP55以上。dzsc/16/6886/16688606.jpg
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 周建章
- 电话：010-64813232
- 传真：010-64811610
- 手机：13001074125
- QQ ：

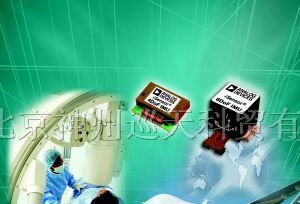

供应ADIS16405高精密三轴陀螺仪
