HOMMEL-ETAMIC 光学轴类检定仪 OPTICLINE C300

霍梅尔-艾达米克 opticline C300

紧凑型精密轴类件通用测量设备

Opticline C305、C310 和 C314 系列是紧凑型测量设备，它们为用户提供了广泛的测量解决方案. 此系列测量设备主要投放在SPC检测站使用，应用广泛，从发动机气门、涡轮增压器轴到万向节轴等零件均可测量.

OPTICLINE C300 产品特性

测量设备配置了高分辨度的摄像系统，所以能毫无障碍地测量很小的几何特征或测量经过硬车加工的轴类零件. 此系列测量设备能够测量的工件长度是 300mm，直径分别是50 mm，100 mm或140 mm，工件的重量10公斤.

该测量系统夹具的可选范围大，所以不管什么工件都能找到最可靠的工件夹具. 由于配置了柔性ＭＫ２夹具紧固系统，所以完全能根据工件具体情况找到夹紧系统.

测量能力:
? 直径50 mm
? 长度300 mm
? 工件重量10 kg

精度 / MPE:
? 直径: (2 + D[mm]/100) μm
? 长度: (5 + L[mm]/100) μm

重复精度:
? 直径: 0.5 μm
? 长度: 3 μm

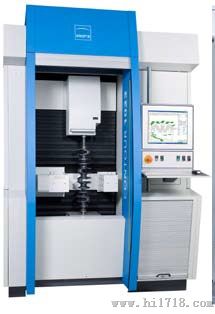

SPC测量站

霍梅尔-艾达米克opticline系列的SPC测量站专为操作工的自检而设计，设计时特别注重可操作性。

SPC是英语“Statistical Process Control”的缩写，即统计过程控制的意思。测量站集成了多个不同接口，能够监控整个生产过程的质量情况。由于测量信息反馈快，所以出现质量问题时能在最快时间内作出反应。

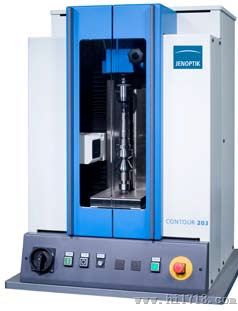

CONTOUR 系列

用于操作工自检的光学非接触式轴类件测量系统，可测工件的直径 230 mm，长度1000 mm。

WMS 系列

大型光学非接触式轴类件测量系统，可测工件的直径480 mm，长度 2500 mm，重量250 kg。

量身定制的测量方案

特殊的轴类件测量方案
