IAC螺纹综合测量机
- 价 格：
- 2000000
- 型 号：
- IAC

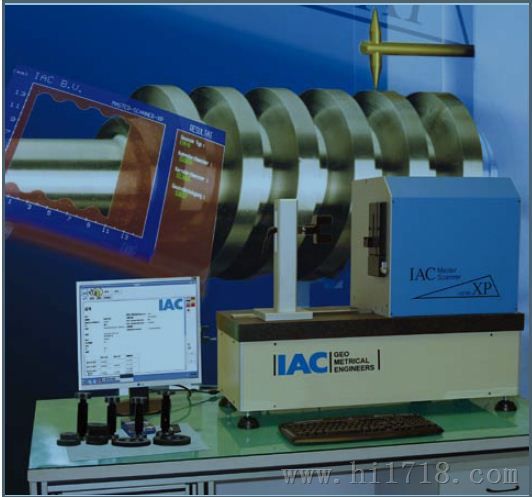

IAC螺纹综合测量机
荷兰IAC公司生产的MSXP型螺纹测量机的制造符合所有ISO9000的要求，及国家出版螺纹检定规程。可进行被测量规的校准测量，所有的测量轮廓都可转化成DXF格式，通过AUTOCAD系统做进一步的评估和分析。数据库中存储着上万种螺纹和光面量规的公差极限值，计量工作者可借助于电脑对测量结果进行非常详细的鉴定和评估。
技术参数：
| 传感器系统 | 玻璃光栅尺 |
| 分辨率 | 0.01um |
| 直线导轨 | 空气轴承，大理石基座 |
| 传动装置 | 直流电机控制 |
| 测量力系统 | 在2 个方向上的计算机控制 |
| 计算机 | 19” 工业计算机 |
| 气源提供 | 6 bar, 无油、水 |
| 电源 | 220V, 50Hz |
规 格 | XL300 | XL400 | XL500 |
外尺寸测量范围 | 40-300 mm | 40-400mm | 40-500mm |
内尺寸测量范围 | 40-300 mm | 40-400mm | 40-500mm |
扫描范围 | 100mm | 100mm | 100mm |
工件重量 | 50Kg | 100Kg | 150Kg |
工件高度 | 170 mm | 180 mm | 200mm |
最小螺距 | 0.1 mm | 0.1 mm | 0.1mm |
仪器重量 | 1850 kg | 2450 kg | 3050kg |
测量不确定度： | |
圆柱螺纹环规或锥型螺纹环规(40-500 mm以上小径, 牙型半角 > 27度) | |
小径um | 3.0 + L/200 |
实际螺纹中径um | 3.0 + L/200 |
螺距um | 0.8 + L/200 |
圆柱螺纹塞规或锥型螺纹塞规(40-500 mm以上大径, 牙型半角 > 27度) | |
大径um | 2.9 + L/200 |
实际螺纹中径um | 2.9 + L/200 |
螺距um | 0.8 + L/200 |
圆柱螺纹环规或锥型螺纹环规(40-500 mm以上小径, 牙型半角 <27度) | |
小径um | 3.5 + L/200 |
实际螺纹中径um | 5.5 + L/200 |
螺距
| |
