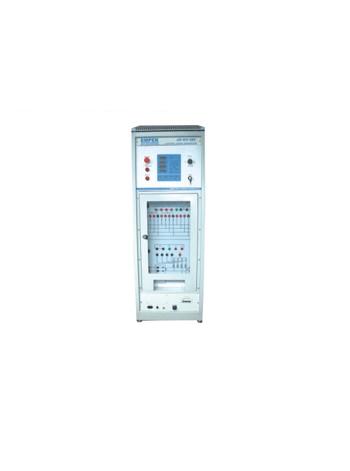

EMPEK系列LSG-5006(6KV)雷击浪涌抗扰度发生器

雷击浪涌抗扰度发生器LSG-5006(6KV)

产品简介： 雷击浪涌抗扰度试验为评估不同设备电源线和内部连接线在经受来自自然界雷击感应及大容量感容性负载切换时所引起的高能量瞬变干扰时的耐受性提供了一个共同的依据。上海易湃科电磁技术有限公司的LSG系列雷击浪涌发生器为开展这项试验提供了便捷的途径，其产品性能完全满足EN/IEC61000-4-5和GB/T17626.5标准的要求。 主要技术参数 产品特点 操作界面 输出波形 系统组成 选配件

规格型号	LSG-5006	LSG-5010
输出波形Wave generator	综合波、CCITT波
输出电压/电流Open circuit output voltage/Short circuit output current	综合波：开路电压波 ：前沿：1.2us±30%    脉宽：50μs±20%，0～6kV；短路电流波：前沿：8us±20%    脉宽：20μs±20%，0～3kA　CCITT波：开路电压波：  前沿：10us±30%脉宽：700μs±20%  0～6kV	综合波 ：开路电压波 ：前沿：1.2us±30%    脉宽：50μs±20%，0～10kV；短路电流波：前沿：8us±20%    脉宽：20μs±20%，0～5kA 　CCITT波：开路电压波：  前沿：10us±30%脉宽：700μs±20%  0～6kV
浪涌极性 Polarity	正/负/正负/交替	正/负/正负/交替
相移 Phase shift	异步、同步：0°～360°、特定角度巡航
输出阻抗 Output impedance	综合波：2Ω、CCITT：40Ω，15Ω冲击耐压测试：500Ω
耦合/去耦网络Coupling/decoupling network	内置：三相五线电源线网络；通信线（4线）网络
被试品电源容量Power supply capacity of tested product	AC380V,20A
本机电源Power	AC220V，50/60Hz
使用环境Operational environment	环境温度：15～35℃相对湿度：25～75%大气压力：86kPa～106kPa
外形尺寸 Dimension	(W)545*(D)700*(H)1610mm
重量Weight	约160kg

1、 特有主机网络一体式设计，内置20A三相五通道电源耦合去耦网络及标准四通道通信线耦合去耦网络；
2、 本机内部采用MCU控制架构，轻松实现多模式耦合注入、正负极性切换、高精度0°至360°角度注入等功能的自动控制，具备极性自动切换、特征角度注入巡航功能，为解决浪涌试验干扰模式复杂、测试时间过长提供解决方案；
3、 人性化操控界面及完善的试品连接接口设计极大提升单机操作的便捷性；
4、 高压波形形成电路采用进口高压放电开关，保证设备长时间工作可靠性及放电波形稳定性，特性媲美进口同类产品；
5、 合理的接口设计方便搭载各种耦合去耦网络及脉冲耐受天线环，轻松实现设备功能性升级及标准适用性（IEC61000-4-9）升级；
6、 多项线路及结构合理细节性设计，解决试验人员安全问题。
