EMPEK系列电磁技术PMF-8010G工频磁场发生器

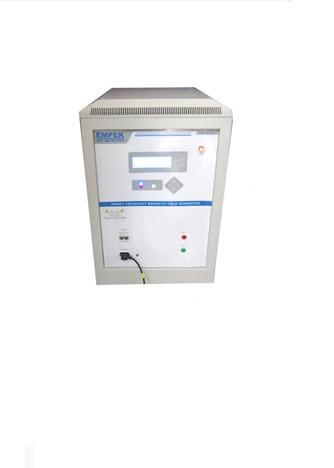

工频磁场发生器PMF-8010G

产品简介： PMF-8010G型工频磁场发生器是针对电气和电子产品的工频磁场抗扰度试验的特点和要求而专门设计的高可靠性测试设备，具有性能稳定、操作简便的特点。该设备完全符合IEC61000-4-8和GB/T17626.8标准的要求，可以为被试设备在工频磁场的抗扰度试验中提供一个准确依据。该发生器可以模拟住宅、商业区、工矿企业和发电厂、以及中、高变电所的磁场环境。

主要技术参数 产品特点 操作界面 输出波形 系统组成 选配件

规格型号 Product model		PMF-8010G
电流波形 Magnetic of output current		50/60Hz，正弦波
磁场强度 Magnetic field strength		0A/m~500A/m(单环天线）或0A/m~1100A/m（双环天线）
脉冲极性 Polarity		正/负/正负交替
磁场持续时间 Duration of the magnetic field	≤300A/m	1s－9999s
	>300A/m	1~5s
磁场间隔时间Magnetic field interval		1s－9999s
磁场次数 Field frequency		1－9999
工作方式 Operating mode		自动Auto
工作电源 Power supply		AC220V±10% , 3A；50Hz / 60Hz
外形尺寸Dimension(D×W×H) mm		485×550×760
重量Weight		约140kg

特点：
1． 完全符合IEC61000-4-8和GB/T17626.8标准的要求；
2． 超宽测试量程满足各类产品工频磁场抗扰度测试要求；
3． 采用双环天线磁场发生架构，充分保证测试磁场均匀性。

双环天线

单环天线PMF-ATS
