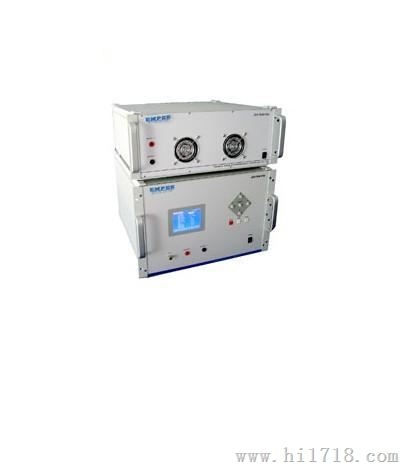

EMPEK系列汽车电子干扰模拟器 ISO-7600-P5a\P5b

ISO-7600-P5a\P5b

产品简介： 上海易湃科电磁技术有限公司生产的车载电子抗扰度测试设备ISO-7600-P5a\P5b产品主要模拟在卸载时出现的瞬变。这种脉冲发生在蓄电池被突然松开，而交流发电机还在产生光电电流的瞬间，与此同时，其他的负载依然留在交流发电机的电路上。产品符合ISO7637-2:2004标准中对应的要求。 主要技术参数 产品特点 操作界面 输出波形 系统组成 选配件

型号	ISO-7600-P5a
测试电源系统	12V系统	24V系统
Us 脉冲电压	40V~100V(步进1V)	100V~200V(步进1V)
Ri 发生器内阻	0.5Ω、1Ω、2Ω、4Ω	1Ω、2Ω、4Ω、8Ω
Tr 脉冲上升沿	5ms~10ms	5ms~10ms
Td 脉冲宽度	50ms、100ms、200ms、350ms、400ms	100ms、200ms、350ms
T1 脉冲间隔时间	1min~5min(步进1min)
N 脉冲次数	1~99次（步进1次）
耦合/去耦网络	内置耦合/去耦网络；DC30A
使用环境	环境温度：15～35℃、相对湿度：25～75％、大气压力：86～106kPa
工作电源	AC220V±10%，50/60Hz
外形尺寸	(D)440×（W）450×（H)310mm
重量	36kg
型号	ISO-7600-P5b
测试电源系统	12V系统	24V系统
Us 脉冲电压	40V~100V(步进1V)	100V~200V(步进1V)
Us 脉冲限幅电压	20V~100V(步进1V)	20V~200V(步进1V)
Ri 发生器内阻	0.5Ω、1Ω、2Ω、4Ω	1Ω、2Ω、4Ω、8Ω
Tr 脉冲上升沿	5ms~10ms	5ms~10ms
Td 脉冲宽度	50ms、100ms、200ms、350ms、400ms	100ms、200ms、350ms
T1 脉冲间隔时间	1min~5min(步进1min)
N 脉冲次数	1~99次（步进1次）
使用环境	环境温度：15～35℃、相对湿度：25～75％、大气压力：86～106kPa
工作电源	AC220V±10%，50/60Hz
外形尺寸	(D)450×（W）440×（H)195mm
重量	16kg

产品采用美国进口的高压继电器，并采用高精度高压电源，可靠性高，输出稳定。

ISO-7600-P5a系统组成

干扰模拟器 一台
三芯电源线 一根
直流电源输出线 两根（一黑，一红）
说明书（中文） 一份

ISO-7600-P5b系统组成

干扰模拟器 一台
三芯电源线（2米） 一根
四芯电缆线（1米） 一根
测试线（红色，1米） 一根
测试线（黑色，1米） 一根
信号线（9芯扁平线，1米） 一根
使用说明书（中文） 一份
测试报告 一份
