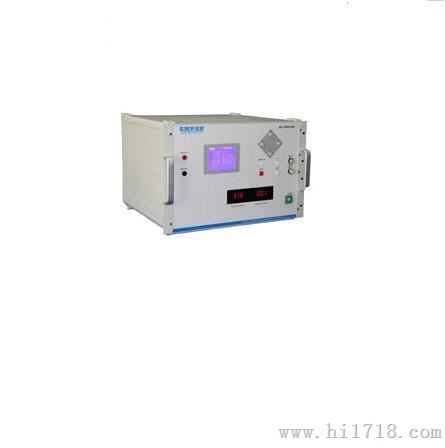

汽车电子干扰模拟器ISO-7600-P2b4

ISO-7600-P2b4

产品简介： 上海易湃科电磁技术有限公司的ISO-7600-P2b4设备，符合ISO7637-2:2004标准中对于P2b及P4的脉冲波形的要求。其中，P2b用于电动机运转情况下，点火开关突然断开时所产生的脉冲；P4是接入大负载或者给内燃机启动电机引起电源系统的电压变化。 主要技术参数 产品特点 操作界面 输出波形 系统组成 选配件

型号	P2b
电源系统	12V系统	24V系统
UA  测试电压范围	13.5V±0.5V	27V±1V
Us  脉冲电压	10V	20V
Ri  发生器内阻	0 Ω ~ 0.05 Ω
T1  脉冲下降时间	1ms±0.5ms
T2  电压归零时间	1ms±0.5ms
T3  脉冲上升时间	1ms±0.5ms
Td  脉冲时间	0.2s~2s (步长0.1s)
Tc  脉冲间隔时间	0.5s~5s (步长0.1s)
N   脉冲次数	1~99次
Imax负载电流	27.5A	55A
型号	P4
电源系统	12V系统	24V系统
UB  恒定电压	12V±0.2V	24V±0.4V
Us  电压跌落幅度	6V~7V (步长0.1V)	12V~16V (步长0.1V)
Ua  第二电压跌落幅度	2.5V~6V with︱Ua︱≤︱Us︱	5V to12V with︱Ua︱≤︱Us︱
Ri  发生器内阻	0 Ω ~ 0.02 Ω
t7  电压暂稳时间	10ms ~ 45ms（步长5ms）	50ms ~ 100ms（步长5ms）
t8  电压上升时间	≤50ms
t9  第二电压暂稳时间	0.5s ~ 20s  （步长0.5s）
t10 电压下降时间	5ms	10ms
T11 第二电压上升时间	5ms ~ 100ms  （步长5ms）
N  跌落次数	1 ~ 99次
Imax输出电流	15A	30A
使用环境	环境温度：15～35℃、相对湿度：25～75％、大气压力：86～106kPa
工作电源	AC220V±10%，50/60Hz
耗电功率	1800W
外形尺寸	(D)440×（W）450×（H)310mm
重量	32kg

内置大功率直流电源，精度高，性能稳定。 干扰模拟器 一台
三芯电缆线（2米） 一根
测试线（红色，2米） 一根
测试线（黑色，2米） 一根
保险丝（20A） 两只
使用说明书（中文） 一份
测试报告 一份 净化稳压电源
