三丰PJ-3000投影仪

PJ-A3000
302 系列 — 投影仪
特点
?PJ-A3000 系列投影仪大小适中，具有多功
能且易于操作。
?清晰的数显 XY 计数器装于量角器屏幕下
方，便于读数。
?数显读数的测角投影屏幕易于进行角度

测量。

技术参数
投影图像 : 倒像
投影屏幕
? 有效直径 : 315mm (12.4")
? 屏幕材料 : 精细磨砂玻璃
? 屏幕旋转 : ±360o, 微调和夹紧
? 角度分度值 : 数显计数器 (LED)
分辨率 : 1' 或 0.01o (可转换)
范围 : ±370o
ABS/INC 模式转换 , 调零
? 参考线 : 十字交叉细线
投影镜头 : 10X (172-202)
可选 : 20X, 50X, 100X
放大精度
? 轮廓照明 : ±0.1% 以下
? 表面照明 : ±0.15% 以下

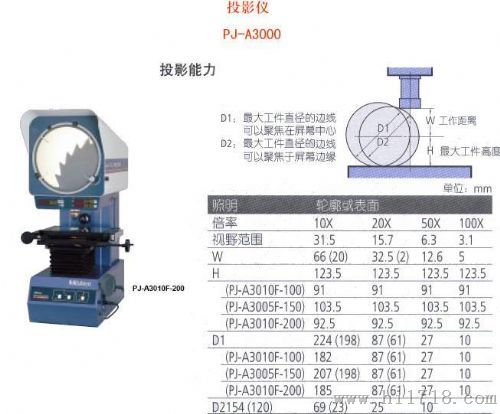

工件高度 : 参见投影能力 (H) 以下
轮廓照明
? 光源 : 卤素灯泡 (24V, 150W)
? 光学系统 : 远心系统
? 功能 : 2-step 高／低亮度转换、
吸热光片、冷却风扇
表面照明
? 光源 : 卤素灯泡 (24V, 150W)
? 光学系统 : 可调聚光镜垂直照明
? 功能 : 吸热光片、冷却风扇
调焦 : 手动调焦
分辨率 : 0.001mm 或 .0001"/0.001mm
(.00005"/0.001mm: 数显微分头)
电源 : 100 - 240V AC, 50/60Hz
重量 : 105kg - 140kg

性能参数
型号 PJ-A3005R-50 PJ-A3005D-50 PJ-A3005D-50E PJ-A3010F-100 PJ-A3010F-100E
货号 (公制型) 302-709* 302-704* 302-708* 302-703* 302-707*
货号 (英制／公制型) 302-719* 302-714* 302-718* 302-713* —
XY 工作台行程范围 50 x 50mm 50 x 50mm 50 x 50mm 100 x 100mm 100 x 100mm
测量方法 模拟微分头 旋转编码器 旋转编码器 线性编码器 线性编码器
快速释放机制 — — — X 和 Y 轴 X 和 Y 轴
XY 工作台面尺寸 152 x 152mm 152 x 152mm 152 x 152mm 250 x 250mm 250 x 250mm
XY 工作台有效范围 82 x 82mm 82 x 82mm 82 x 82mm 142 x 142mm 142 x 142mm
工作台玻璃定货号 380405 380405 380405 12BAE041 12BAE041
旋转功能 — — — — —
工作台载重 10kg 10kg 10kg 10kg 10kg
备注 不带模拟计数器 — 不带模拟计数器 — 不带模拟计数器
型号 PJ-A3005F-150 PJ-A3005F-150E PJ-A3010F-200 PJ-A3010F-200E PJ-A3000
货号 (公制型) 302-702* 302-706* 302-701* 302-705* 302-700*
货号 (英制／公制型) 302-712* — 302-711* — —
XY 工作台行程范围 150 x 50mm 150 x 50mm 200 x 100mm 200 x 100mm Fixed
测量方法 线性编码器 线性编码器 线性编码器 线性编码器 —
快速释放机制 X 和 Y 轴 X 和 Y 轴 X 和 Y 轴 X 和 Y 轴 —
XY 工作台面尺寸 280 x 152mm 280 x 152mm 380 x 250mm 380 x 250mm 160 x 145mm
XY 工作台有效范围 185 x 84mm 185 x 84mm 266 x 170mm 266 x 170mm ?70mm
工作台玻璃定货号 381349 381349 382762 382762 200673
旋转功能 — — ±3o ±3o —
工作台载重 8kg 8kg 8kg 8kg 15kg
备注 — 不带模拟计数器 — 不带模拟
