工业投影仪北京

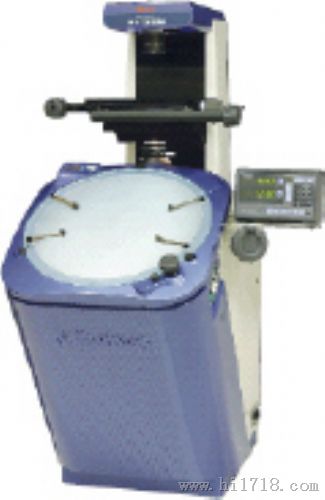

PV-5110
304 系列 — 投影仪
技术参数
投影图像 : 倒像
投影屏幕
? 有效直径 : 508mm (20")
? 屏幕材料 : 精细磨砂玻璃
? 屏幕旋转 : ±360o, 微调和夹紧
? 角度分度值 : 数显计数器 (LED)
分辨率 : 1' 或 0.01o (可转换)
范围 : ±370o
ABS/INC 模式转换 , 调零
? 参考线 : 十字交叉细线
投影镜头 : 10X (172-402)
可选 : 5X, 20X, 50X, 100X
放大精度
? 轮廓照明 : ±0.1% 以下
? 表面照明 : ±0.15% 以下
工件高度 : 参见投影能力 (H) 以下
轮廓照明
? 光源 : 卤素灯泡 (24V, 150W)
? 光学系统 : 缩放远心系统
? 功能 : 2-step 高／低亮度转换、
吸热光片、冷却风扇
表面照明
? 光源 : 卤素灯泡 (24V, 150W)
? 光学系统 : 垂直照明
? 功能 : 可调冷凝镜片、倾斜照明
(用于 5X, 10X 和 20X), 吸热光片、
冷却风扇
调焦 : 手动调焦
分辨率 : 0.001mm 或 .0001"/0.001mm
(使用 KA 计数器选件)
电源 : 100 - 240V AC, 50/60Hz
重量 : 210kg
特点
?顶部照明的落地式投影仪，可配用定位
方便的大屏幕，从而投影图像易于跟踪，
易于与模板比较。
?数显读数测角投影屏 (具有调零、ABS/INC
坐标转换功能) 便于读数，可有效减少角
度测量误差。
?倾斜表面照明装置选件 (172-419) 可呈现
清晰、明亮的图像，易于检测无反射工件，

如 ：塑料工件和印刷品等。

性能参数
型号 PV-5110
货号 304-909*
XY 工作台行程范围 200 x 100mm
快速释放机制 X 和 Y 轴
测量方法 线性编码器
XY 工作台面尺寸 380 x 250mm
XY 工作台有效范围 266 x 170mm
工作台玻璃定货号 382762
旋转功能 ±3o
工作台载重 5kg
备注 —
* 为区分交流电源电缆，在货号后加上以下后缀 : A 适于 UL/CSA,
C 适于台湾 , D 适于 CEE, DC 适于 CCC, E 适于 BS, K 适于 EK,
无后缀适于 JIS/100V
