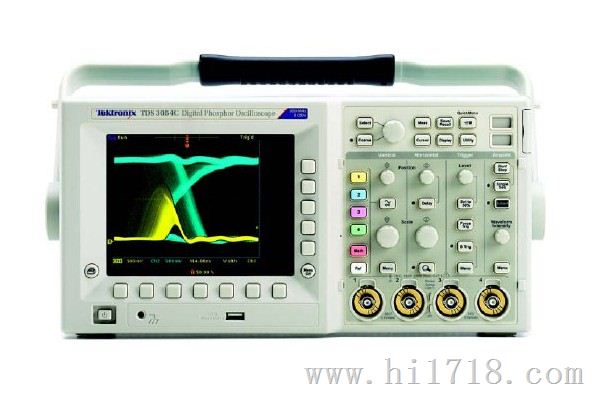

TDS3000C系列数字荧光示波器

TDS3000C系列特点： ●500MHz、300MHz、100MHz 三种带宽 ●2 或 4 条通道 ●所有通道10K存储深度 ●3600wfms/s连续波形捕获速率 ●触发套件 ●前面板USB主机接口，简便地存储和传送测量数据 ●FFT标准配置 ●25种自动测量功能 ●9位垂直分辨率 ●多语言用户界面 ●WaveAlert?自动波形异常检测能力 ●TekProbe?接口支持有源探头、差分探头和电流探头，自动定标和确定单位   技术指标：

型号	TDS3012C	TDS3014C	TDS3032C	TDS3034C	TDS3052C	TDS3054C
带宽	100MHz		300MHz		500MHz
通道	2	4	2	4	2	4
取样速率	1.25GS/s		2.5GS/s		5GS/s
记录长度	10K点
垂直分辨率	9位
垂直灵敏度 （1MΩ）	1mV/div-10V/div
垂直精确度 （50Ω）	1mV/div-1V/div
输入电压 （1MΩ）	150Vrms，峰值≤400V
输入电压 （50Ω）	5Vrms，峰值≤30V
定位范围	±5div
带宽BW极限	20MHz		20、150MHz
输入耦合	AC、DC、GND
输入阻抗选择	并联13pF或50Ω端子时1MΩ
时基范围	4ns/div-10s/div		2ns/div-10s/div		1ns/div-10s/div
时基精度	在任意1ms时间间隔上±20ppm
以太网端口	RJ-45连接器，支持10Base-T LAN
USB端口	前面板USB2.0主机端口，支持USB闪存
尺寸（W*H*D）	375*176*149（mm）
重量	3.2Kg

  选购配件：

TDS3TMT	电信模板测试应用模块
TDS3AAM	分析模块
TDS3LIM	极限测试模块
TDS3VID	扩展视频分析模块
TDS3SDI	串行/数字视频模块
TDS3GV	GPIB、VGA和RS-232 接口
TDS3BATC	锂电池，可在无电源线情况下连续工作3小时
TDS3CHG	电池快速充电器
AC3000	携带仪器用的软手提箱
HCTEK4321	携带仪器用的硬手提箱（要求AC3000）
RM3000	机架安装套件
维护手册	TDS3000C系列仅英语(071-2507-00)
SIGEXPTE	NI SignalExpress泰克版软件完整版
TNGTDS01	进度自定的自学操作人员培训手册
P6243	1GHz、≤1pF输入电容10×有源探头
P5205	1.3kV、100MHz高压差分探头
P5210	5.6kV、50MHz高压差分探头
P5100	2.5kV、100×高压无源探头
TCP202	50MHz、15A  AC/DC电流探头
TCP312	100MHz、30A  AC/DC电流探头(需配TCPA300探头放大器)
TCP305	50MHz、50A  AC/DC电流探头(需配TCPA300探头放大器)
TCP303	15MHz、150A  AC/DC电流探头(需配TCPA300探头放大器)
TCP404XL	2MHz、500A  AC/DC电流探头(需配TCPA400探头放大器)
ADA400A	100×、10×、1×、0.1×高增益差分放大器

  订货信息： 标准附件 ●探头P6139A：500MHz、10×无源探头（每条通道一只） ●用户手册和翻译的前面板 ●叠加图：请指定的语言选项 ●电源线：请指定插头选项 ●附件盘 ●前面板护罩 ●OpenChoice? PC通信软件：传送和保存设置、波形、测量和屏幕图 ●NI SignalExpress? 泰克版互动测量软件—基本版：可以使用直观的拖放用户界面，   即时采集、生成、分析、比较、导入和保存测量数据和信号，而不要求任何编程。完整   版30天免费试用，其提供额外的信号处理、分析、混合信号、扫描、极限测试和   用户自定义步长功能（完整版需付费购买） ●可溯源的NIST校准证书 ●文档光盘 ●三年保修：包括所有人工费用和部件，不包括探头和附件
