MSO4000系列混合信号示波器
- 价 格：
- 电议
- 型 号：
- MSO4000系列
- 品牌/商标：
- 泰克
- 企业类型：
- 贸易商
产品介绍

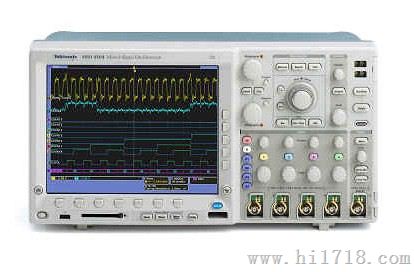

MSO4000系列混合信号示波器
MSO4000系列特点：
●2或4模拟通道，外加16条全内置数字通道，为嵌入式设计提供了理想的解决方案
●熟悉的示波器操作-轻松驾驭工作，因为这些工具都是工程师日常使用的
●大型10.4英寸(264毫米)XGA显示屏，简便地查看模拟波形和数字波形及并行总线和串行总线
●Wave Inspector? 控制功能，简单高效地寻找模拟波形和数字波形
●下一代数字波形显示，带色码的1和0，白边，检测多个跳变，支持波形分组
●超薄设计，厚仅5.4英寸(137毫米)，释放宝贵的工作台空间
●I2C、SPI、CAN、RS-232/422/485/UART串行触发和分析选项
●10.4英寸(264毫米) XGA彩色显示器
●前面板上USB和CompactFlash，快捷简便地存储数据
●TekVPI? 探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位
●新型数字探头设计，简化了连接被测设备的工作
●体积小，重量轻
技术指标：
| 型号 | MSO4032 | MSO4034 | MSO4054 | MSO4104 |
| 垂直系统 | ||||
| 模拟通道 | ||||
| 模拟通道数 | 2 | 4 | 4 | 4 |
| 模拟带宽(-3 dB) 5mV/div-1V/div | 350MHz | 350MHz | 500MHz | 1GHz |
| 理论上升时间 5mV/div (典型值) | 1ns | 1ns | 700ps | 350ps |
| 硬件带宽限制 | 20 MHz 或250 MHz | |||
| 输入耦合 | AC, DC, GND | |||
| 输入阻抗 | 1MΩ± 1%, 50Ω±1% | |||
| 输入灵敏度, 1MΩ | 1 mV/div-10V/div | |||
| 输入灵敏度, 50Ω | 1 mV/div-1V/div | |||
| 垂直分辨率 | 8 位 | |||
| 输入电压, 1MΩ | 250VRMS，峰值≤± 400 V | |||
| 输入电压, 50Ω | 5 VRMS，峰值≤± 20 V | |||
| DC 增益精度 | ± 1.5%，其中偏置设为0 V | |||
| 偏置范围 (1MΩ和50Ω) | 1mV/div-50mV/div ± 1V 50.5mV/div-99.5mV/div ±0.5V 100mV/div-500mV/div ±10V 505mV/div-995mV/div ±5V 1V/div-5V/div ± 100V 5.05V/div-10V/div ± 50V(仅适用1MΩ) | |||
| 通道到通道隔离 (相等的垂直标度 上任何两条通道) | ≤ 100 MHz 时≥ 100:1，>100 MHz 直到额定带宽时≥ 30:1 | |||
| 数字通道 | ||||
| 数字通道数 | 16条数字通道(D15-D0) | |||
| 门限 | 每条通道设置单独门限 | |||
| 门限选择 | TTL，CMOS，用户自定义 | |||
| 用户自定义门限范围 | +5V到-2V | |||
| 输入电压 | ±15V | |||
| 门限精度 | ±(100mV+3%的门限设置) | |||
| 输入动态范围 | 以门限为中心6VPK-PK | |||
| 最小电压摆幅 | 500mV | |||
| 输入阻抗 | 20kΩ | |||
| 通道到通道偏移 | 1ns典型值 | |||
| 探头负荷 | 3pF | |||
| 垂直分辨率 | 1位 | |||
| 水平系统 | ||||
| 模拟通道 | ||||
| 取样速率 (所有通道) | 2.5GS/s | 2.5GS/s | 2.5GS/s | 5GS/s |
| 记录长度 (所有通道) | 10M样点 | |||
| 取样速率时 的时长(所有通道) | 4ms | 4ms | 4ms | 2ms |
| 时基范围(s/div) | 1ns-1000s | 400ps-1000s | ||
| 时基延迟时间范围 | -10格到50 s | |||
| 通道到通道偏移 校正范围 | ±100ns | |||
| 长期取样速率和 延迟时间精度 | 在任意≥ 1ms 间隔上± 5ppm | |||
| 增量时间测量精度 | ±(1/取样速率+ 5 ppm x |读数| + 0.4ns) | |||
| 数字通道 | ||||
| 取样速率(主) | 500MS/s | |||
| 记录长度(主) | 10M样点 | |||
| 取样速率 (MagniVu) | 16.5GS/s | |||
| 记录长度 (MagniVu) | 以触发点为中心10K样点 | |||
| 可检测脉宽 | 1.5ns | |||
| 端口 | 前面板CompactFlash驱动器 | |||
| USB2.0全速Host端口：支持USB海量存储设备和打印机,在前面板提供一个端口,机后提供二个端口 | ||||
| USB2.0高速设备端口：机后连接器可以使用TEK-USB-488通过USBTMC或GPIB控制示波器 | ||||
| LAN端口：RJ-45连接器，支持10/100Base-T | ||||
| XGA视频端口：DB-15母头连接器 | ||||
| 尺寸(W*H*D) |
