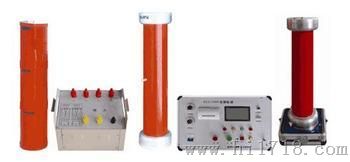

变频串联谐振成套装置

1别称

变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、串联谐振原理、串联谐振应用

2原理

我们已知，在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

3特性

*全国少数通过国家权威部门--电力工业电气设备质量检验测试中心（武汉高压研究所）严格的型式试验鉴定，质量可靠，确保试验人员、被试品和试验设备本身的安全；*以卓越的品质和的服务获得众多客户的肯定（如广西电力科学研究院、呼伦贝尔电业局、齐齐哈尔电业局、中国水利水电集团、中国化学集团等等）*在东北电力科学院组织的2008年度全国设备大比武中一次性通过所有检测项目，一家达到包括60Min温升在内的各项国标要求，比武成绩再次名列前茅；* 体积小，重量轻，特别适合现场使用；* 所有主要元器件均由世界知名企业原装进口，包括美国德州仪器，英特尔，德国西门子，施耐德，日本东芝，富士等，确保性能稳定可靠；* 符合国标要求:有监测峰值/√2功能，可实时监测试验波形；* 过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒；* 设备自带微型打印机，可及时打印保存试验数据；* 按军用标准抗振和防尘设计，耐长途运输和严酷使用环境；* 一键鼠标式旋钮“傻瓜式”操作，大屏幕液晶显示；* 独有软件校准功能，方便用户校准表计，确保高电压值准确度* 德国威图设计全铝合金机箱,立卧两用,轻便美观,大大方便现场使用；* 信守承诺，服务及时，尽努力为客户需求服务；* 产品稳定可靠，质保三年（主机保用十年），终身维护； 环境温度：-10～45℃
    环境湿度：≤90%
    海拔高度：≤2000M
    电源输入：220V±10%单相   50Hz  输出0～220V(≤10KW)
                   380V±10%三相   50Hz  输出0～400V
    额定试验容量：0～8000KVA（选择）
    谐振电压：0～1000KV（选择）
    频率调节范围：0.1～300Hz
    系统测量精度：0.5级
    频率调节分频率：0.01Hz
    不稳定度：≤0.05%
    输出波形：正弦波
    波形畸变率：≤0.5%
    噪声：≤60dB
    电抗器Q值：30～200（选择）
