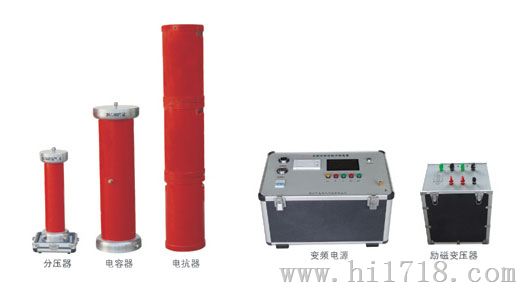

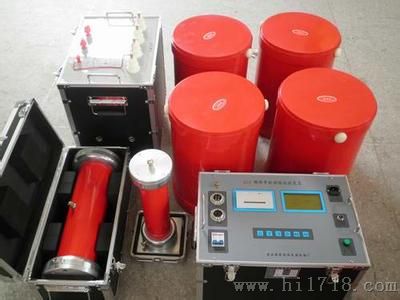

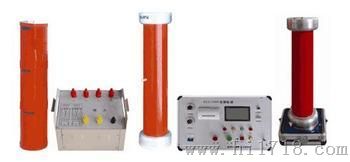

变频串联谐振试验装置厂家产品简介
        宝应苏旭电气设备厂研发生产的BYTP系列变频串联谐振试验装置厂家广泛应用于电力、冶金、石油、化工、等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接实验和预防性试验。本公司在变频串联谐振高压试验领域自主研发的变频、调压软件技术，于国内高压试验行业，利用这一技术采用16位精细变频、10KHZ载波频率、SPWM和进口原装IPM整体模块设计、制造的变频串并联谐振成套试验装置，完全符合国家有关高压实验的规程和要求。


1、试验时所需电源的容量大大减小，仅为传统电容量的1/Q，一般Q值大于10；
2、输出电压波形良好；
3、作串联谐振使用，被试品击穿时，无过电压过电流现象发生；
4、作谐振试验变压器使用时，等值电路主要时变联谐振，试验电压的升降按变比折算，电压
升降平稳；
5、体积小，重量轻，仅为传统试验设备的1/3-1/5；
6、采用串联谐振时，串联电抗器可采用多只方式，积木式组合，可串可并，每节电抗器单独连续可调，单件重量小于60kg，更适合现场使用。



供电电源：380V±10% 三相50Hz

               220V±10% 单相50Hz

输出电压：1000KV

输出容量：6400KVA

工作频率范围：30-300Hz

频率调节分辨率：0.01Hz

输出波形：正弦波，波形畸变率≤1%

频率调节灵敏度：0.1Hz，不稳定度≤0.05%

变频串联谐振试验装置厂家----------宝应苏旭电气设备厂

变频串联谐振试验装置厂家工作原理
        电动机工频（交流）耐压试验装置运用串并联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和试品电容C发生谐振，谐振电压即为试品上所加电压。通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品CX上，通过改变调频控制器的输出频率，使回路处于串联谐振状态；回路的谐振频率取决于被试品电容CX和电抗器的电感L，调节变频控制器的输出电压，使试品上高压达到所需要的电压值。
