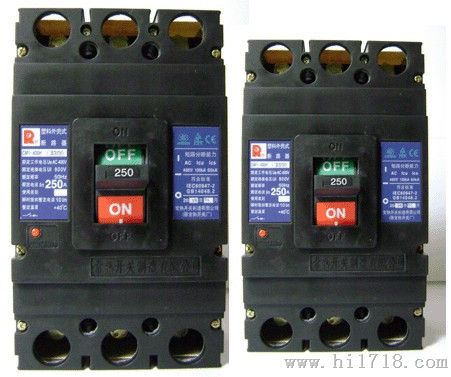

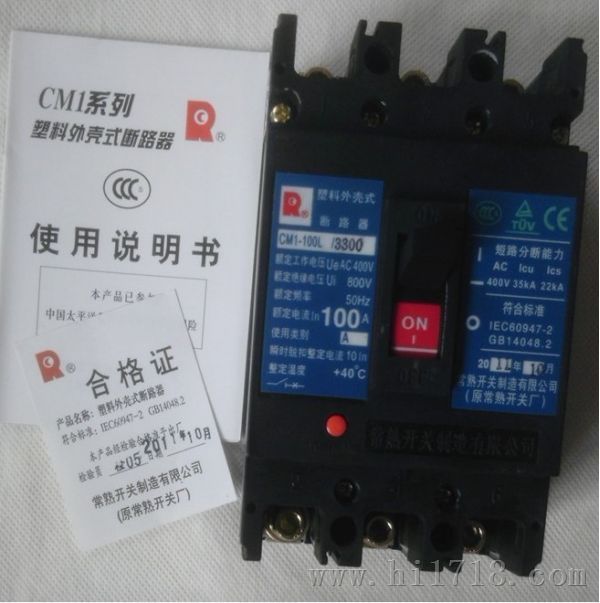

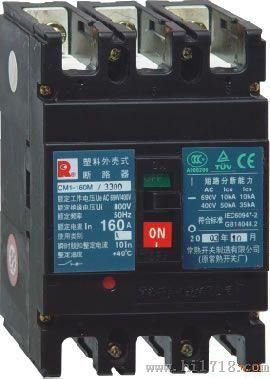

CM1-3300塑壳断路器

断路器按照其额定极限短路分断能力（Icu）的高低、分为C型（基本型）、L型（标准型）、M型（较高分断型）、H型（高分断型）四类。该断路器具有体积小、分断高、飞弧短（部分规格零飞弧）、抗振动等特点，并通过了核工业条件（1E级）试验和船舶条件的试验，成为国产产品中能用于核工业基地的产品，更是陆地及船舶使用的理想产品。
本断路器可垂直安装（即竖装），亦可水平安装（即横装）。
本断路器具有隔离功能，其相应的符号为： 。
断路器符合IEC60947-2、GB14048.2标准。
本断路器获国家强制性产品认证“CCC”标志和德国“TUV”（莱茵）公司“CE”认证。

结构特点简介
　　触头系统
　　每相触头安装在绝缘小室内。触头系统采用了多片触头并联形式的结构

、减小了触头系统的惯性，保证了断路器的高分断能力。
　　操作机构
　　安装在断路器中央，与主电路隔离；断路器由弹簧贮能机构进行闭合操

作，闭合速度快。操作机构兼有电动及手动贮能、闭合、断开。
　　所有附件整个系列通用。
　　抽屉座
　　摇动抽屉座下部横梁上手柄，可实现断路器的三个工作位置（手柄旁有

位置指示）；
　　“连接”位置：主回路和二次回路均接通，此时隔离板开启；
　　“试验”位置：主回路断开。并由绝缘隔离板关闭隔开，仅二次回路接

通。可进行必要的动作试验；
　　“分离”位置：主回路与二次回路全部断开，此时隔离板关闭；
　　抽屉式断路器具有可靠的机械联锁装置，只有在连接位置和试验位置时

才能使断路器闭合；
　　断路器共有47个二次回路接线端子；
　　相同额定电流的抽屉式断路器（包括本体和抽屉座）具有互换性。
　　

使用条件
　　周围空气温度为-5°C～＋40°C，且24h的平均值不超过＋35°C（特殊

订货的除外）；
　　安装地点的海拔不超过2000m；
　　空气相对湿度在温度为＋40°C时不超过50％；在较低温度下可以有

较高的相对湿度，最湿月的月平均温度不超过＋25°C，该月的月平均最

大相对湿度不超过90％，并考虑因温度变化发生在产品表面的凝露；
　　污染等级为3级。
