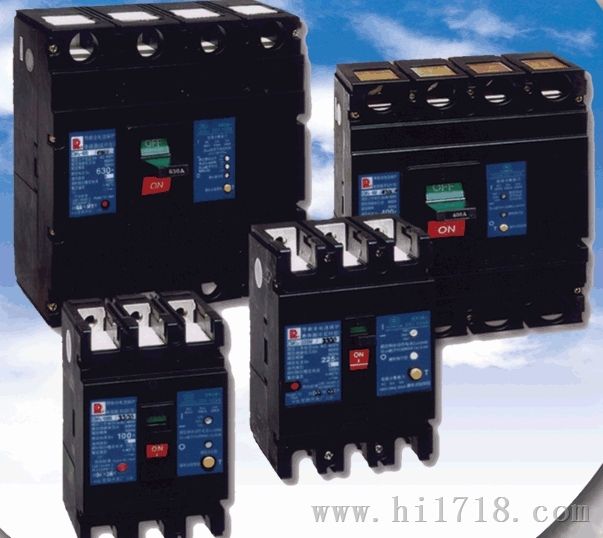

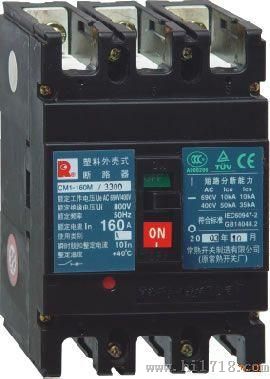

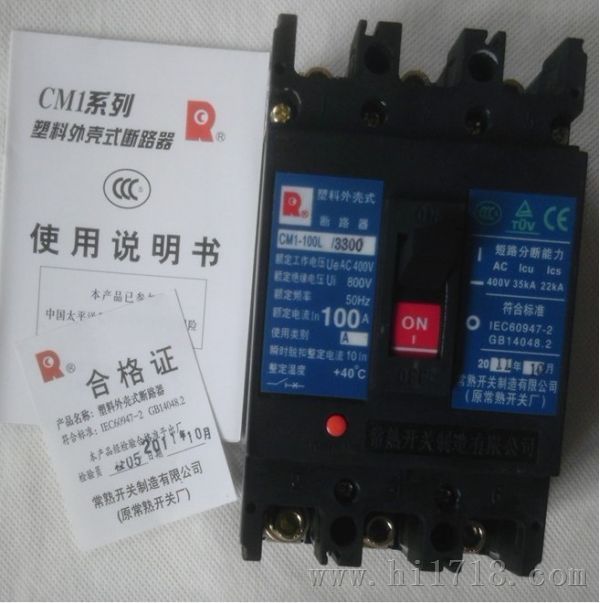

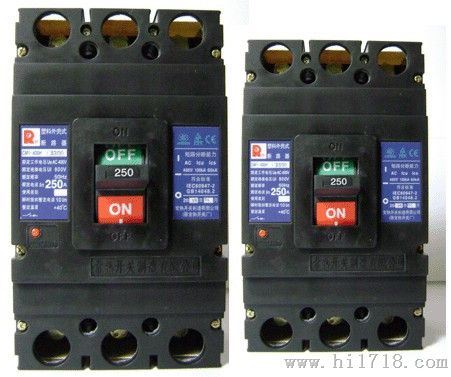

CM1-3300塑壳断路器

1.用途
　　常熟开关断路器主要安装在低压配电柜中作主开关，用于控制和保护配

电网络。其技术性能达到了国际上同类产品九十年代先进水平。符合IEC947

-2、GB14048.2《低压断路器》标准。
　　
　　2.使用条件
　　周围空气温度为-5°C～＋40°C，且24h的平均值不超过＋35°C（特殊

订货的除外）；
　　安装地点的海拔不超过2000m；
　　空气相对湿度在温度为＋40°C时不超过50％；在较低温度下可以有

较高的相对湿度，最湿月的月平均温度不超过＋25°C，该月的月平均最

大相对湿度不超过90％，并考虑因温度变化发生在产品表面的凝露；
　　污染等级为3级。
　　
　　3.结构特点简介
　　触头系统
　　每相触头安装在绝缘小室内。触头系统采用了多片触头并联形式的结构

、减小了触头系统的惯性，保证了断路器的高分断能力。
　　操作机构
　　安装在断路器中央，与主电路隔离；断路器由弹簧贮能机构进行闭合操

作，闭合速度快。操作机构兼有电动及手动贮能、闭合、断开。
　　所有附件整个系列通用。
　　抽屉座
　　摇动抽屉座下部横梁上手柄，可实现断路器的三个工作位置（手柄旁有

位置指示）；
　　“连接”位置：主回路和二次回路均接通，此时隔离板开启；
　　“试验”位置：主回路断开。并由绝缘隔离板关闭隔开，仅二次回路接

通。可进行必要的动作试验；
　　“分离”位置：主回路与二次回路全部断开，此时隔离板关闭；
　　抽屉式断路器具有可靠的机械联锁装置，只有在连接位置和试验位置时

才能使断路器闭合；
　　断路器共有47个二次回路接线端子；
　　相同额定电流的抽屉式断路器（包括本体和抽屉座）具有互换性。
　　
　　4.智能控制器的选择
　　智能控制器分为以下三种：电子型、标准型、通讯型。
　　基本功能
　　过载长延时反时限保护；短路短延时反时限保护；短路短延时定时限保

护；短路瞬时保护；接地故障保护功能；整定功能；过载报警功能；试验功

能；电流显示功能；自诊断功能；热模拟功能；故障记忆功能；触头损耗指

示；MCR功能；

常熟开关CM1系列：
CM1-63L/3300、CM1-63L/3310、CM1-63L/3320、CM1-63L/3330、
CM1-63L/3340、CM1-63L/3350、CM1-63L/3360、CM1-63L/3370、
CM1-63L/330008、CM1-63M/3300、CM1-63M/3310、CM1-63M/3320、
CM1-63M/3330、CM1-63M/3340、CM1-63M/3350、CM1-63M/3360、
CM1-63M/3370、CM1-63M/33008、CM1-100/3300、CM1-100/3310、
CM1-100/3320、CM1-100/3330、CM1-100/3340、CM1-100/3350、
CM1-100/3360、CM1-100/3370、CM1-100/33008、CM1-100C/3300、
CM1-100C/3310、CM1-100C/3320、CM1-100C/3330、CM1-100C/3340、
CM1-100C/3350、CM1-100C/3360、CM1-100C/3370、 CM1-100C/33008、
CM1-100L/3300、 CM1-100L/3310、CM1-100L/3320、 CM1-100L/3330、
CM1-100L/3340、 CM1-100L/3350、CM1-100L/3360、 CM1-100L/3370、
CM1-100L/33008、 CM1-100M/3300、CM1-100M/3310、 CM1-100M/3320、
CM1-100M/3330、 CM1-100M/3340、CM1-100M/3350、 CM1-100M/3360、
CM1-100M/3370、 CM1-100M/33008、CM1-100H/3300、 CM1-100H/3310、
CM1-100H/3320、 CM1-100H/3330、CM1-100H/3340、 CM1-100H/3350、
CM1-100H/3360、 CM1-100H/3370、CM1-100H/33008、 CM1-160/3300、
