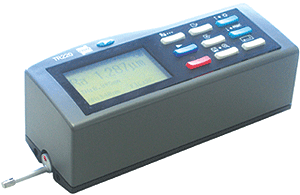

TR220手持式粗糙度仪

TR220手持式粗糙度仪

TR220手持式粗糙度仪是一个新产品，该仪器适用于生产现场，科研实验室和工厂计量室。此款粗糙度仪可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算相应的参数，在液晶显示器上清晰地显示全部测量结果及图形，并可在打印机上输出，亦可与PC机进行通讯。在仪器里可以对测值进行存储及存储数据查询。

TR220手持式粗糙度仪功能特点

· 高精度电感传感器；
· 可测量显示19个粗糙度参数；
· 采用DSP(数字信号处理器)进行数据处理和控制，速度快，功耗低；
· 高品质锂离子充电电池，容量高，无记忆效应，连续工作大于20小时；
· 连接时代TA220S打印机，可以打印测量参数及轮廓图形；
· 标准RS232接口，可与PC机通讯；
· 中英文菜单式操作界面；
· LCD图形显示功能；
· 传感器触针位置指示；
· 带存储功能的自动关机；
· 带有测值存储功能及存储数据查询功能；
· 带有系统自检功能；
· 可自定义系统时钟，开机时显示当前时钟，存储测量值时显示时间；
· 可测量Rk参数及显示Rk曲线图。

　　　　
TR220手持式粗糙度仪主要技术参数:

　　测量参数：Ra、Rq、Rz、Rt、Rp、Rv、Ry、RS、RSm、RSk、Rz(JIS)、R3z、Rmax、RPc、Rk、Rpk、Rvk、Mr1、Mr2；
　　测量范围：Ra：0.025μm～12.5μm；
　　　　　　Rz、R3z、Ry、Rt、Rp、Rmax、Rv、Rz(JIS)：0.02μm～160μm；
　　　　　　RSm、RS：1mm；
　　　　　 Rmr：0～100%(%Ry)；
　　　　　　RSk：0～100%；
　　分辨力：0.01μ；
　　取样长度l：0.25mm，0.8mm，2.5mm，自动；
　　评定长度ln：1l～5l(可选)；
　　测量行程长度：3l～7l(可选)；
　　驱动行程：17.5mm/0.71inch
　　示值误差：≤±10%；
　　示值变动性：< 6%；
　　传感器类型：电感传感器；
　　针尖角度：90°；
　　针尖半径：5μm；
　　针尖材料：金刚石；　　
　　配TS120可测量最小孔径：2mm；
　　配TS110可测量曲面最小曲率半径：3mm；
　　配TS130可测量沟槽、台阶深度：3mm；
　　配TS131可测量沟槽、台阶深度：10mm；
　　滤波器：RC、PC-RC、Gauss、D-P；
　　标准：符合ISO和GB标准，兼容DIN、ANSI、JIS；
　　轮廓曲线：滤波轮廓、不滤波轮廓、支承率曲线、Rk参数图形、直接轮廓；
　　显示：128×64点阵液晶(带背光)，可显示全部参数及图形；
　　数据输出：标准RS232接口，可连接PC机和打印机；
　　打印轮廓放大比：Vv：200x～20000x Vh：20x、50x、200x；
        充电电压：220V，50Hz；
　　工作温度：0～40℃；
　　主机外形尺寸：140mm×56mm×48mm；
　　主机重量：440克。

TR220手持式粗糙度仪标准配置：

        TR220主机
　　TS100标准传感器
　　多刻线标准样板
　　电源适配(220V，50Hz)
　　传感器护套
　　可调支架
　　改锥
　　使用说明书
　　合格证书
　　包装箱
　
TR220手持式粗糙度仪可选附件yeeoz:

        TS110曲面传感器 TS120小孔传感器 TS130深槽传感器 TS131深槽传感器
　　TA610测量平台 TA620测量平台 TA630微调平台 TA631微调平台
　　TA220s打印机 TA210打印机
　　磁性表座连接轴
　　PC软件(TIMESurf for TR220)及通讯电缆
　　延长杆
　　侧向转接杆
　　连接体部件
