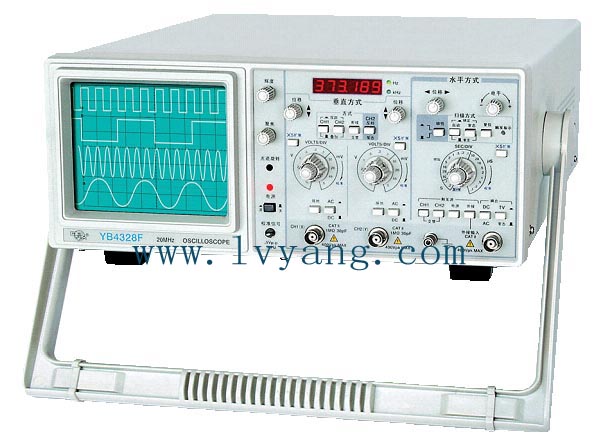

二踪示波器YB4328F
主要特点：
通过扩展功能可将灵敏度提高至1m\Udiv：
扫描系统采用了全频带触发式自动扫描电路：
灵活方便的触发方式可供分别选择某一通道信号或外输
入信号触发的功能：
具有交替触发的功能，能同时观察两路不相关信号：
设有触发输入端，可随触发通道输出CH1或CH2信号：
密闭式衰减开关持久耐用：
内置六位频率计，使测量时频更简捷。
详细说明：
|
|
|
YB4328F |
YB4328DF |
|
Y
轴
系
统
|
工作方式 |
Y1、Y2、交替、断续、叠加、X-Y |
Y1、Y2、交替、断续、叠加、X-Y |
|
偏转系数
(Y1或Y2) |
5mV/div~10V/div按1-2-5进位 |
5mV/div~10V/div按1-2-5进位 |
|
共分11档，误差为±3% |
共分11档，误差为±3% |
|
×5 误差为±5% |
×5 误差为±5% |
|
频带宽度 |
AC:10Hz~20MHz -3dB |
AC:10Hz~15MHz -3dB |
|
DC:0~20MHz -3dB |
DC:0~15MHz -3dB |
|
扩展后频带宽度 |
AC:10Hz~5MHz -3dB |
AC:10Hz~5MHz -3dB |
|
DC:0~5MHz -3dB |
DC:0~5MHz -3dB |
|
输入阻容 |
1±5%MΩ//≤30pF(直接) |
1±5%MΩ//≤30pF(直接) |
|
10±5%MΩ//≤23pF(经探极) |
10±5%MΩ//≤23pF(经探极) |
|
输入电压 |
400V(DC+ACp-p) |
400V(DC+ACp-p) |
|
触
发
系
统 |
触发源 |
Y1、Y2、交替、电源、外 |
Y1、Y2、交替、电源、外 |
|
耦合 |
AC/DC(外)常态/TV |
AC/DC(外)常态/TV |
|
极性 |
+、- |
+、- |
|
同步频率范围 |
自动50Hz~20MHz |
自动50Hz~15MHz |
|
水
平
系
统 |
扫描方式 |
自动、触发、锁定、单次 |
自动、触发、锁定、单次 |
|
扫描时间系数 |
0.1μs/div~0.2s/div按 |
0.1μs/div~10s/div |
|
1-2-5进位共分20档， |
按1-2(2.5)-5进位共分29档， |
|
误差为±5% |
误差为±5%,"慢扫"档误差为±8% |
|
扩展 |
×5误差为±10% |
×5误差为±10% |
|
X-Y
方
式 |
信号输入 |
X轴：Y1 Y轴：Y2 |
X轴：Y1 Y轴：Y2 |
|
偏转系数 |
同Y1 |
同Y1 |
|
频率响应 |
AC:10Hz~1MHz -3dB |
AC:10Hz~1MHz -3dB |
|
DC:0~1MHz -3dB |
DC:0~1MHz -3dB |
|
输入阻容 |
同Y1 |
同Y1 |
|
输入电压 |
同Y1 |
同Y1 |
Z
轴
系
统 |
输入电压 |
50V(DC+ACp-p) |
50V(DC+ACp-p) |
|
输入电阻 |
10KΩ |
10KΩ |
|
频率范围 |
DC~5MHz |
DC~5MHz |
|
校
准
信
号 |
波形 |
方波 |
方波 |
|
幅度 |
0.5Vp-p±2% |
0.5Vp-p±2% |
|
频率 |
1KHz±2% |
1KHz±2% |
|
示波管 |
余辉 |
中余辉 |
中余辉 |
电
源 |
电压 |
220±10%V |
