数字读出示波器YB4325
- 价 格：
- 电议
- 型 号：
- YB4325/YB4345
- 品牌/商标：
- 绿扬
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏
产品介绍

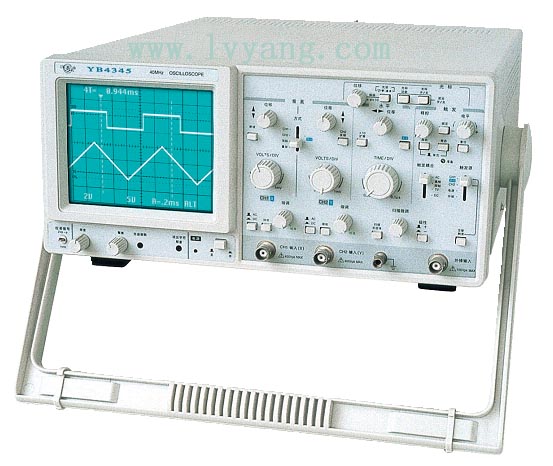

数字读出示波器YB4325
灵敏度高，偏转系数1m\Udiv：
Y衰减及扫描开关取消了传统的机械开关，
采用数字脉冲开关：
屏幕上可提供七种光标数字读出功能：
释抑调节，使各种复杂波形同步更加稳定：
同时具有通用示波器的相关功能。
|
|
YB4325 | YB4345 | |
|
垂 |
偏转系数 | 1mV/div-0.5V/div,1-2-5进制分12档，误差±5% (1mV-2mV±8%) | |
|
频带宽度 |
5mv-5V/div DC-20MHz | 5mv-5V/div DC-40MHz | |
| 1mv-2mV/div DC-10MHz | 1mv-2mV/div DC-15MHz | ||
| AC耦合：频率下限(-3dB) 10Hz | |||
| 输出电压 | 400V(DC+ACpeak)频率≤1KHz | ||
|
水平 |
扫描时间系数 | 0.1μs/div-0.5s/div,1-2-5进制分21档，误差±5% (0°C~40°C) | |
| 扫描释抑时间 | 可将释抑时间延长至最小扫描休止期的8倍以上，连续可调 | ||
|
触 |
触发源 | CH1、CH2、电源、外接 | |
| 极性 | +、- | ||
| 触发方式 | 自动、常态、单次 | ||
| 电平锁定或交替触发 | 50Hz-20MHz 2div 外0.25V | 50Hz-40MHz 2div 外0.25V | |
| 输出电压 | 100V(DC+ACpeak)频率≤1KHz | ||
|
X-Y 方式 |
灵敏度 | Y同CH2，X同CH1，误差±5%；扩展×10±10% | |
| X频带宽度 | DC-1MHz -3dB | DC-2MHz -3dB | |
| 相位差 | ≤3°(DC-5KHz) | ≤3°(DC-100KHz) | |
|
Z轴 |
频率范围 | DC-5MHz | |
| 输入阻抗 | 约5KΩ | ||
| 输出电压 | 50V(DC+ACpeak),频率≤1KHz | ||
|
光标 |
光标测量功能 | △V、△V%、△VdB、△T、1/△T、 | △V、△V%、△VdB、△T、1/△ |
| DUTY、PHASE | DUTY、PHASE | ||
| 面板设定显示 | V/DIV、垂直方式、反相、交替/断续、 | V/DIV、垂直方式、反相、交替/断续、非校 | |
| 非校准、叠加(相减)、×10扩展、探极 | 准、叠加(相减)、×10扩展、探极(×1 | ||
| (×1×10)、X-Y、TIME/DIV、TV-V/H | ×10)、X-Y、TIME/DIV、TV-V/H | ||
|
校准 信号 |
波形 | 方波 | |
| 频率 | 1KHz±2% | ||
| 幅度 | 2Vp-p±2% | ||
|
物理 |
电源 | AC 200V±10% | |
| 频率 | 50Hz±4% | ||
| 功耗 | 40W | ||
| 外形尺寸及质量 | 150H×310W×440D(mm) 约8kg | ||
