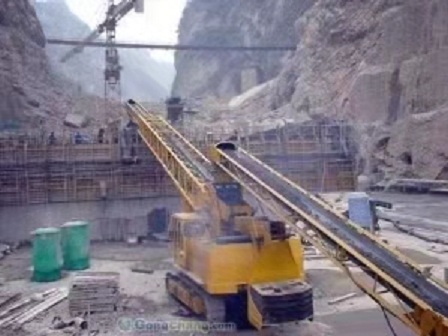

BLJ600-42型履带式混凝土布料机仪表操作说明书

BLJ600-42型履带式混凝土布料机仪表操作说明书

概述：

        混凝土布料机操作有两种类型。一是PLC触摸屏上的操作，加上开关按钮板上的操作；开关按钮部分是作为系统的一个补充，可在系统调试和故障应急等情况下使用；二是无PLC系统，全部通过开关按钮和操作杆操作。

系统运行前先检查各部件是否在就位状态，电源是否接入并满足其功率要求。

通电：合上电源开关，查看电源指示。

就位：调整布料机本体位置，就位好上料臂，调整布料臂。

运行：根据现在环境设置运行参数并启动运行。

操作：系统通电，触摸屏上就会显示如下画面：

屏上有触摸钮、标字栏，触摸钮是对系统功能的选择，标字栏是对画面的说明。

1.系统操作说明

是在线系统的操作简单说明，按下该触摸钮显示如下画面：

操作说明有多个页面，可通过触摸钮一页一页往下看，也可以一步返回主菜单。

2.系统参数设置

根据使用环境的变化，为使设备优化使用，需要对系统的一些参数进行修改，以达到既安全运行，又达到较大出力的目的。

本画面是对重量及送料速度极限值的设置，重量单位是公斤，速度单位是每秒米。如果输入错误按CR键清零；本次输入作废按ES键；本次输入有效按ENT键。其它参数输入类似。

按调整时间钮，将各个窗口填入对应正确的值，再按返回钮回到上级菜单。

3．按调整系统参数钮，布料皮带、上料皮带运行时是应该连锁的，开机时工作顺序是：先开布料皮带、后开上料皮带；正常关机时，关机的顺序正好相反。开关机各设备的延时在本页面中完成，时间间隔在设备工作前计算好并输入。输入同前述.

操作钮加速与减速每按一下速度变化0.1

4.布料机手动

设备就位后首次使用，或设备调试试验较佳参数时可能会使用手动操作；

参数显示窗是根据传感器的检测值换算成对应参数。

设备开关按钮可对停止的设备进行手动开操作，对正在运行的设备进行手动关操作，该按钮是个切换开关。

手动操作也应按操作顺序和操作规程进行，以免发生意外。

5.布料机启动

在正常状态下，布料机应该工作在自动方式下，显示窗显示的是当前布料机的状态，布料皮带与上料皮带的带速可通过参数调整窗调整。

按启动钮布料机进入自动运行状态，参数显示窗显示当前运行参数,启动钮变成停机钮，按停机系统自动按顺序停各设备，画面回到前一个状态。

一）电液混合式手动操作

本系统除了提供触摸屏上的手动操作外还提供操作开关钮.

手动、自动是一选择开关，打到手动位置，上料、布料开关才起作用；打到自动位置，设备将按设定流程自动操作。

伸缩幅是一三位选择开关，打到伸幅位置，启动伸幅电机运行，进行伸幅操作；打到缩幅位置，启动缩幅电机，进行缩幅操作；打到中间位置，不进行操作；按下急停钮后伸缩幅操作被禁止。

急停钮是为操作员准备的应急停机的手段，各设备的停机间隔将比正常的短。

布料、上料是切换开关，分别控制各设备的启停。

加速、减速钮只有在皮带运行中才起作用，改变上料布料皮带的运行速度。

报警是蜂鸣器，在故障或过保护限时发声。

开关按钮手动操作不能同触摸屏的启动、手动操作同时进行，如有冲突，系统将声光报警。

二）全液压式手动操作

全液压式布料机的所有操作都是在驾驶室里利用操作杆或电磁开关来完成。

三）监视系统操作
