- 检测气体：丙烷、液化石油气
- 检测浓度：100～10000ppm(丙烷)
- 回路电压：≤5VDC
- 加热电压：5.0V±0.1VACorDC
- 负载电阻：可调
- 加热电阻：55Ω±10Ω（室温）
- 加热功耗：≤320mW
- 灵敏度：Rs(inair)/Rs(in2000ppm丙烷)≥10

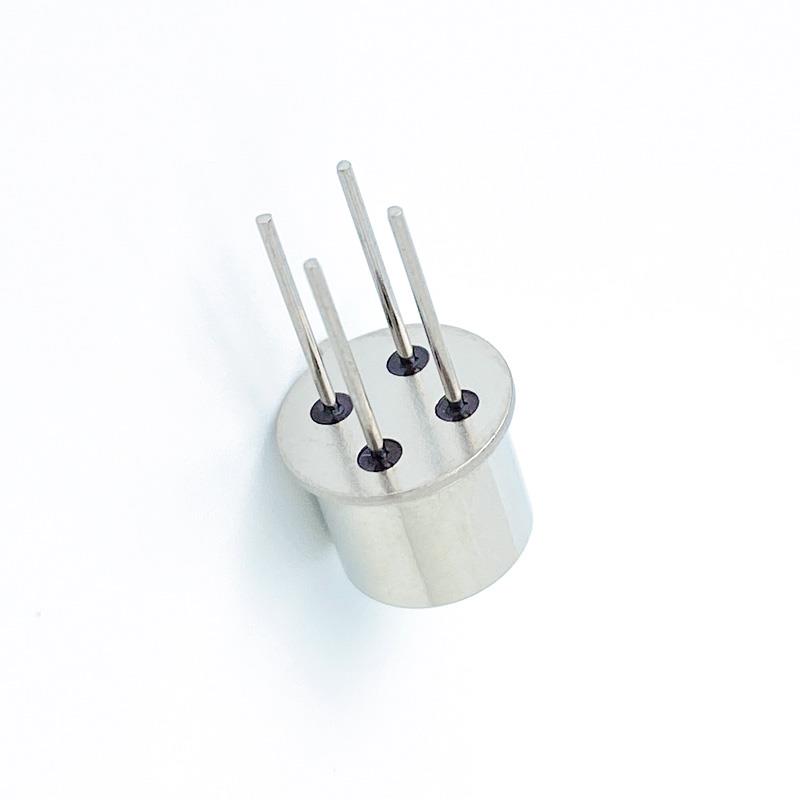

平面半导体丙烷传感器K6产品概括
K6 型气体传感器是丙烷气体传感器。采用多层厚膜制造工艺，在微型陶瓷 基片上的两面分别形成加热器和金属氧化物半导体气敏层，用电极引线引出，经 TO-5 金属外壳封装而成。当环境空气中有被检测气体存在时传感器电导率发生 变化，该气体的浓度越高，传感器的电导率就越高。采用简单的电路即可将这种 电导率的变化转换为与气体浓度对应的输出信号。
平面半导体丙烷传感器K6特点
? 低功耗
? 稳定好 寿命长
? 成本低
? 体积小
? 应用电路简单
平面半导体丙烷传感器K6主要应用
● 用于家庭、工厂、商业用所的可燃气体泄漏监测 装置，防火/安全探测系统。
● 可燃气体泄漏报警器，气体检漏仪。

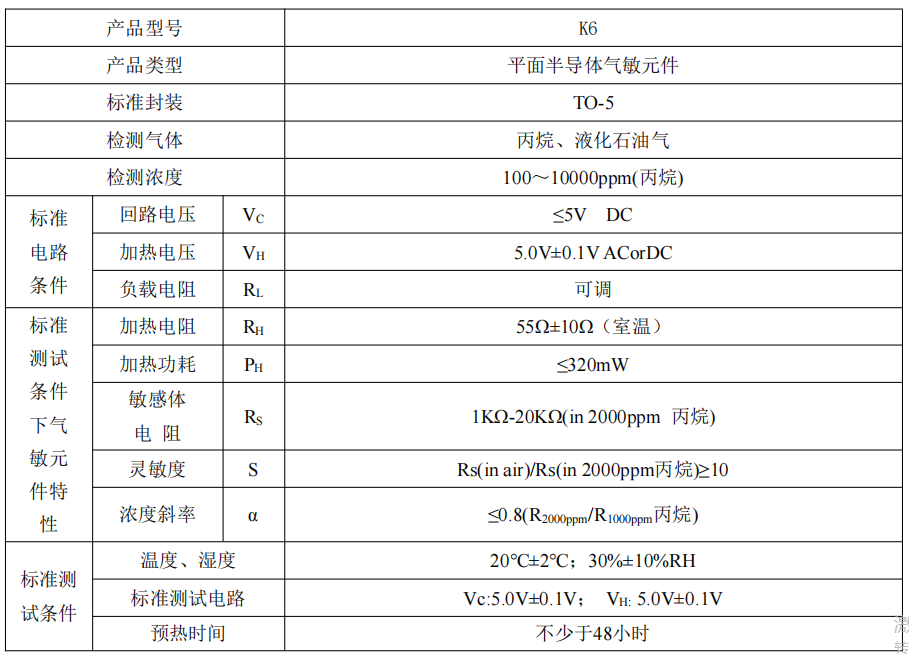

平面半导体丙烷传感器K6规格参数
管脚定义
平面型器件结构如图所示。在陶瓷片上稳固加热丝，两 端连接金电极引线，并在两电极之间涂覆半导体敏感材料。加 热材料可以将整个陶瓷片加热至 200-400℃,使传感器达到所 需的工作温度。管芯外侧的对电极则能实时地测量材料的电特 性变化情况。传感器的焊接引线对应图如图所示，引线座上有 一突出记号点，紧邻该标志的 1、2 引线脚为加热丝引脚，3、4 引脚为传感器信号引脚。

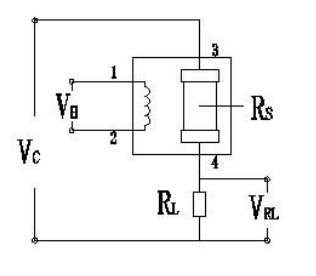

基本电路测试
传感器 1、2 管脚连接加热电路，3、4 管 脚连接测量电路；在满足传感器电性能要求 的 前提下，加热和测量可共用同一个电源电 路。 注：请注意传感器上的突出标志，紧邻 该标志的两只管脚为加热电极。

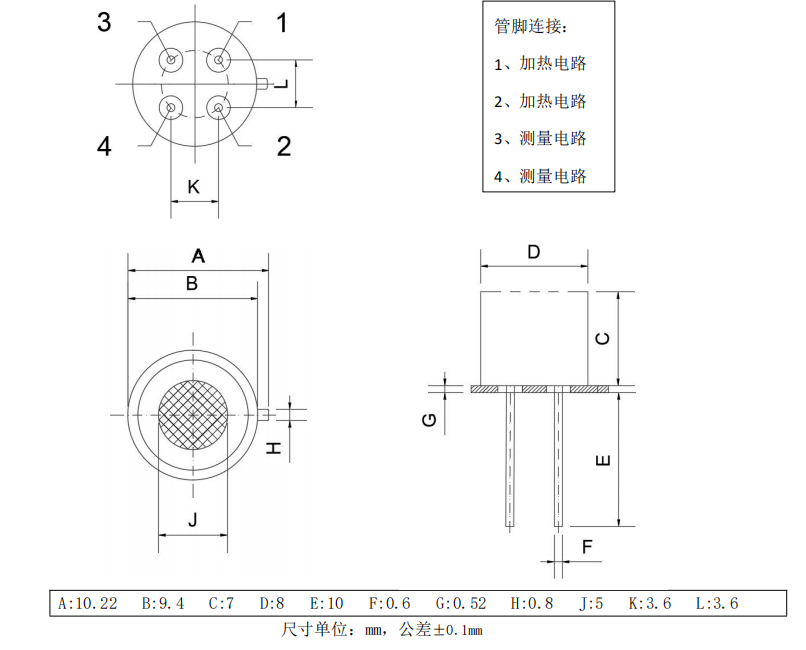

外形结构
注意事项
1 必须避免的情况
1.1 暴露于有机硅蒸气中 如果传感器的表面吸附了有机硅蒸气，传感器的敏感材料会被包裹住，抑制传感器的敏 感性，并且不可恢复。传感器要避免暴露其在硅粘接剂、发胶、硅橡胶、腻子或其它含硅塑 料添加剂可能存在的地方。
1.2 高腐蚀性的环境 传感器暴露在高浓度的腐蚀性气体（如 H2S，SOX，Cl2，HCl 等）中，不仅会引起加热材 料及传感器引线的腐蚀或破坏，并会引起敏感材料性能发生不可逆的改变。
1.3 碱、碱金属盐、卤素的污染 传感器被碱金属尤其是盐水喷雾污染后，及暴露在卤素如氟中也会引起性能劣变。
1.4 接触到水 溅上水或浸到水中会造成敏感特性下降。
1.5 结冰 水在敏感元件表面结冰会导致敏感材料碎裂而丧失敏感特性。
1.6 施加电压过高 如果给敏感元件或加热器施加的电压高于规定值，即使传感器没有受到物理损坏或破 坏，也会造成引线和/或加热器损坏，并引起传感器敏感特性下降。
