- 检测气体：PM2.5,PM10,TSP
- 检测浓度：0-500000
- 灵敏度：±15（0-100μg/m3）
- 使用寿命：20000h
- 尺寸大小：70.5*69.8*25.8
- 重量大小：85
颗粒物传感器PMS1600概括
PMS 16000 高浓度颗粒物传感器为大气环境在线行业提供解决方案，可广泛应用于微型空气 站、扬尘监测、油烟监测等监测系统。
颗粒物传感器PMS1600特性
? 对标β射线法，具有更高的准确性及相关性；
? 用户可外置 1.1L/min 气泵，也可定制流量；
? 全金属精密机结构，多场景稳定运行；
? 微型化，便于多种设备集成使用；
? 激光器使用寿命可达 20000 小时；
? 防尘结构，抗污能力强，提升产品的使用寿命，维护成本低；
? 有效量程可达 0-100mg/m3；
工作原理
本传感器基于 MIE 散射原理进行粒子的浓度检测。当外界空气均匀通过光采集室时，采样气体中 的粒子通过光束发生散射现象，光电采集单元将散射光信号转换成电压脉冲信号，经前置放大，AD 转换后变成数字信号。测量的电压脉冲个数即为粒子个数,电压脉冲的幅值反映粒子光学等效粒径的大 小。用校准物质标定粒子散射强度的阈值后确定光学等效粒度分布反并演质量浓度，从而确定测试环 境中的颗粒物质量浓度。
3.1 MIE 散射原理 Mie 散射理论是对处于均匀介质中各项均匀同性的单个介质球在单色平行光照射下的麦克斯韦方 程的准确解。当大气中粒子的直径与辐射的波长相当时发生的散射称为米氏散射。米氏不同于瑞利散 射呈对称状分布，其散射在光线向前方向比向后方向更强,方向性比较明显；当颗粒直径较大时，米氏 散射可近似为夫琅禾费衍射。
3.2 光机结构及其原理

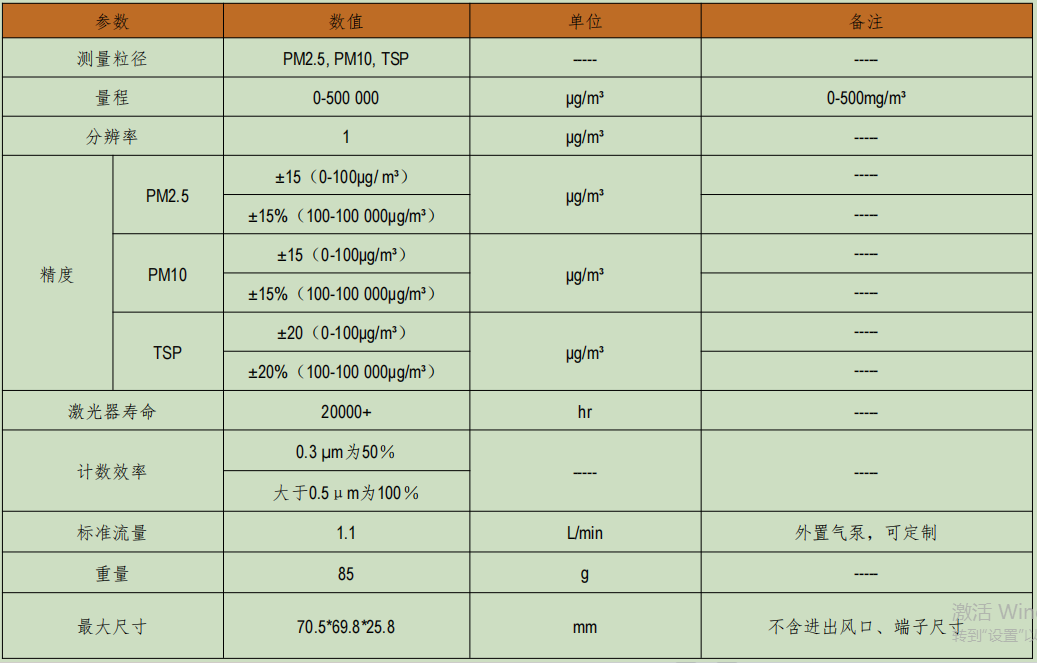

产品规格
颗粒物传感器PMS1600硬件接口
颗粒物传感器PMS1600外形尺寸
注意事项
? 在传感器安装时，应确保电源线中的地线接地良好；
? 传感器在安装时，建议接地或绝缘安装，禁止外壳带电；
? 禁止敲打、震动、跌落本产品，以免损坏电路板、光学器件；
? 传感器应用于户外固定设备时，对于沙尘暴、雨雪等天气以及杨柳絮的防护，应由户外设备提供 商完成；
? 未经许可，请不要拆开传感器，禁止私自维修，以免发生意外事故或加重传感器的损坏程度，传 感器应由厂家专门人员维修；
? 传感器在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏机器；
? 本产品在系统中安装使用时，应保证进、出风口通畅，且不要有较大气流正对进、出口风；
? 用户机内壁为进风口所开的通风孔尺寸不应小于传感器进风口尺寸；
? 传感器不是直接与监测环境接触（例如安装在设备机箱的），为了采样测量结果准确，请将传感 器进气口连接至机箱外置探头，传感器同外置探头之间连接软管的长度应控制在 30cm 以内；
? 机箱外置探头需要具备防风、粗过滤以及防水能力；
? 当湿度增加时，传感器同 Beta 衰减质量监测仪的数据会可能会发生正偏差，故用户需加上动态加 热系统，来确保同 Beta 衰减质量监测仪的数据相关性；
