- 检测浓度：0～500μg/m
- 尺寸大小：38mm×35mm×6.4mm
- 工作温度：-10 ～ +60℃
- 响应时间：<1s
- 工作湿度：0~95%（无凝结）
- 工作电流：平均电流≤100mA 最大电流≤120mA

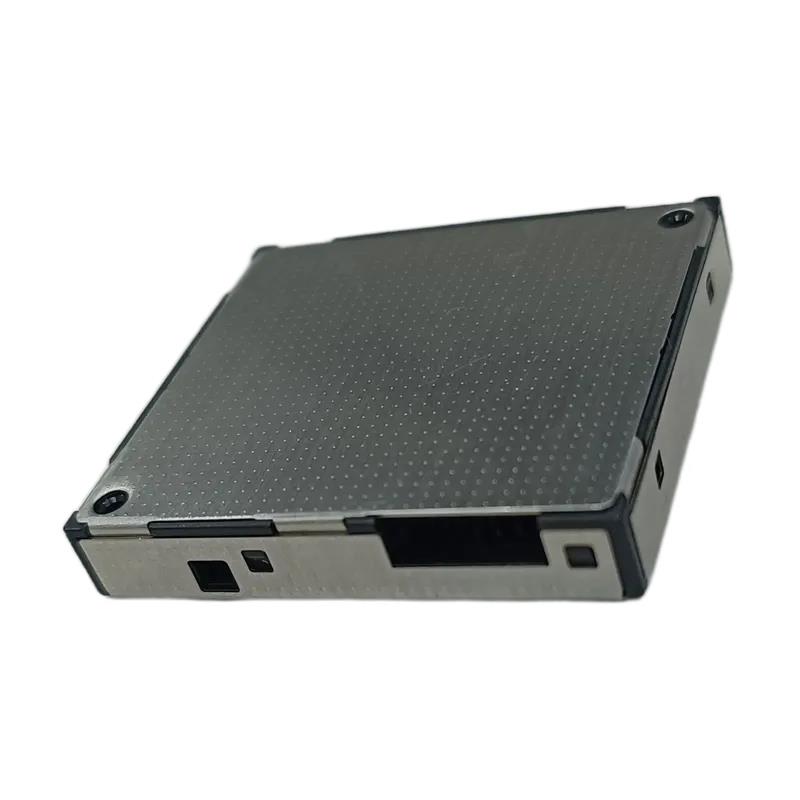

激光颗粒物传感器PMST003-F概述
PMST003-F 是一款基于激光散射原理的数字式 通用颗粒物传感器，可连续采集并计算单位体积 内空气中不同粒径的悬浮颗粒物个数，即颗粒物 浓度分布，进而换算成为质量浓度，并以通用数 字接口形式输出。本传感器可嵌入各种与空气中 悬浮颗粒物浓度相关的仪器仪表或环境改善设 备，为其提供及时准确的浓度数据。
激光颗粒物传感器PMST003-F工作原理
本传感器采用激光散射原理。即令激光照射在空 气中的悬浮颗粒物上产生散射，同时在某一特定 角度收集散射光，得到散射光强度随时间变化的 曲线。进而微处理器基于米氏（MIE）理论的算 法，得出颗粒物的等效粒径及单位体积内不同粒 径的颗粒物数量。传感器的各功能部分框图如图 1 所示
激光颗粒物传感器PMST003-F特性
◆ 激光散射原理实现精准测量
◆ 零错误报警率
◆ 实时响应并支持连续采集
◆ 最小分辨粒径 0.3μm
◆ 结构六面全方位屏蔽，抗干扰性能更强
◆ 超薄设计仅有 6 毫米，适用于便携式设备
激光颗粒物传感器PMST003-F技术参数
外形尺寸
包装规格
注意事项
? 安装注意事项
a) 金属外壳与内部电源地导通，注意不要和其他外部板组电路或机箱外壳短接。
b) 进风口和出风口所在的平面紧贴用户机内壁与外界连通的气孔为最优安装方式，如无法实 现，则出风口周围 2cm 之内无遮挡。进风口和出风口之间应有结构使气流隔离，避免气 流在用户机内部从出风口直接回流到进风口。
c) 用户机内壁为进风口所开的通气孔不应小于进风口的尺寸。
d) 应用于净化器类产品时，尽量避免将传感器直接置于净化器自身风道中，如果无法避免， 应单独设置一个独立的结构空间，将传感器置于其中，使其与净化器自身风道隔离。
e) 应用与净化器或固定检测设备时，传感器位置应高于地面 20cm 以上。否则有可能被近地 面的大尘埃颗粒甚至絮状物污染导致风扇缠绕阻转。
f) 传感器应用于户外固定设备时，对于沙尘暴、雨雪等天气以及杨柳絮等的防护，应由设备 完成。
g) 传感器是应该整体元件，用户切勿将其拆解，包括金属屏蔽壳，以防出现不可逆破坏。
h) 可配合双面胶固定。 ? 其他注意事项
a) 本传感器数据确保出厂个体之间的一致性，不以第三方检测仪器或数据作为对比标准，如 用户希望最终测量结果和某第三方检测设备一致，可由用户根据实际采集结果进行数据拟 合。
b) 本传感器适用于普通室内环境。如用户设备在以下实际环境中使用，则应在传感器外加相 应防护措施，否则可能因过度积尘、积油、进水导致数据一致性下降：
i. 全年尘埃浓度大于 300 微克/立方米时间超过 50%，或大于 500 微克/立方米时间超过 20%，如吸烟室
ii. 油烟环境，如厨房
iii. 高水雾环境，如温泉、浴室
iv. 户外
