- 检测气体：甲醛、苯、一氧化碳、甲烷、氢气、香烟、木材、纸张、酒、硫化氢、燃气、甲烷、丙烷等可挥发性气体
- 使用寿命：5年
- 尺寸大小：23x20x12mm
- 工作湿度：15%RH-90％RH（无凝结）
- 工作温度：-10℃～50℃
- 预热时间：3 分钟
- 响应时间 (T90)：≤60 秒
- 量程：0～10 ppm
- 工作电压：5.0±0.2V

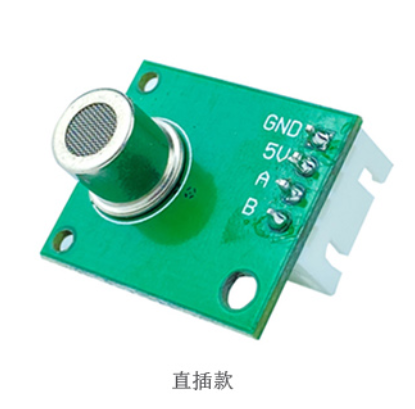

JK-14S型空气质量模组产品概述
JK-14S型空气质量模组采用先进的片式厚膜半导体气敏元件，该气敏元 件对甲醛、苯、一氧化碳、氨气、 氢气、酒精、香烟烟雾、香精等有机挥发气 体具有极高的灵敏度，模组经过老化、调试、标定、校准，具有良好的一致 性以及极高的灵敏度。
检测气体类型
甲醛、苯、一氧化碳、甲烷、氢气、香烟、木材、纸张、 酒、硫化氢、燃气、甲烷、丙烷等可挥发性气体
JK-14S型空气质量模组特点
? 高灵敏度、高分辨率
? 使用寿命长
? 提供 UART 数据
输出方式
? 高稳定性
? 自动校正
JK-14S型空气质量模组主要应用
? 空气质量监测设备
? 空气净化机
? 新风换风系统
? 空调、智能家居设备等
JK-14S型空气质量模组技术指标
JK-14S型空气质量模组管脚定义
注意事项
1 必须避免的情况
1.1 暴露于有机硅蒸气中 如果传感器的表面吸附了有机硅蒸气，传感器的敏感材料会被包裹住，抑制传感器 的敏感性，并且不可恢复。传感器要避免暴露其在硅粘接剂、发胶、硅橡胶、腻子或其 它含硅塑料添加剂可能存在的地方。
1.2 高腐蚀性的环境 传感器暴露在高浓度的腐蚀性气体（如 H2S，SOX，Cl2，HCl 等）中，不仅会引起加 热材料及传感器引线的腐蚀或破坏，并会引起敏感材料性能发生不可逆的改变。
1.3 碱、碱金属盐、卤素的污染 传感器被碱金属尤其是盐水喷雾污染后，及暴露在卤素如氟中也会引起性能劣变。
1.4 接触到水 溅上水或浸到水中会造成敏感特性下降。
1.5 结冰 水在敏感元件表面结冰会导致敏感材料碎裂而丧失敏感特性。
1.6 施加电压过高 如果给敏感元件或加热器施加的电压高于规定值，即使传感器没有受到物理损坏或 破坏，也会造成引线和/或加热器损坏，并引起传感器敏感特性下降。
2 尽可能避免的情况
2.1 凝结水 在室内使用条件下，轻微凝结水会对传感器性能会产生轻微影响。但是，如果水凝 结在敏感元件表面并保持一段时间，传感器特性则会下降。
2.2 处于高浓度气体中 无论传感器是否通电，在高浓度气体中长期放置，都会影响传感器特性。
2.3 长期贮存 传感器在不通电情况下长时间贮存，其电阻会产生可逆性漂移，这种漂移与贮存环境有 关。传感器应贮存在有清洁空气不含硅胶的密封袋中。经长期贮存的传感器，在使用前需要 长时间通电以使其达到稳定。
2.4 长期暴露在极端环境中 无论传感器是否通电，长时间暴露在极端条件下，如高湿、高温、或高污染等极端条件，传感器性能将受到严重影响。
2.5 振动 频繁、过度振动会导致敏感元件引线产生共振而断裂。在运输途中及组装线上使用 气动改锥/超声波焊接机会产生这种振动。
2.6 冲击 如果传感器受到强烈冲击会导致其引线断线。
2.7 使用 对传感器来说手工焊接是最理想的焊接方式。使用波峰焊是应满足以下条件：
2.7.1 助焊剂：含氯最少的松香助焊剂
2.7.2 速度：1-2 米/分钟
2.7.3 预热温度：100±20℃
2.7.4 焊接温度：250±10℃
2.7.5 1 次通过波峰焊机 违反以上使用条件将使传感器特性下降！
