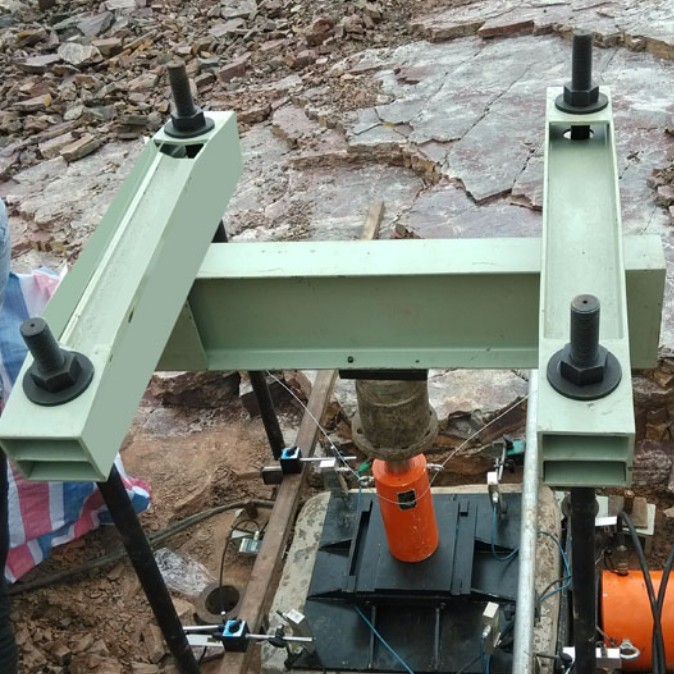

屏显原位直剪仪

一、概述：适用于现场直剪试验，出具力、位移或变形参数试验。

二、主要技术参数：

1、法向：200KN

2、法向活塞行程：50mm

3、横向剪切力：200KN

4、横向活塞工作行程：50mm

5、试件尺寸：316*316*300mm或500*500 (长*宽)

 6、法向空间 ：现场可调

7、横向空间 ：现场调解

8、手动加荷，数字显示（轮辐式传感器），精度优于1级。

9、位移测量：0-20mm（测量精度：0.01mm）

三、主要配置：

1、手动泵        2只

2、轮辐传感器     2只

3、法向压力传导杆  1根

4、法向上面反力支撑客户自备。

5、滚珠排        1套

6、法向压板      1个

7、切向压板      1个

8、磁力表座       6套

9、50mm位移计（0.01mm）,电脑采集。  6支

10、仪表支架       3个

11、双向油缸       2条

12、高压软管        4条

13、数显仪表         2个

14、切向反力支撑板   1个

15、切向空间需客户根据现场环境自行拟定。

16、采集软件及硬件  1套（电脑采集6通道变形，2通道力）

济南矿岩试验仪器有限公司注册于泉城济南，公司致力于研发生产粗粒土及岩石设备。经过近二十年的核心技术研发和创新，公司已成长为以专业致力于工程岩石/岩体混凝土、矿产、非标定制系统的研发、设计、生产服务为一体的多元化企业，并且在国内相关行业尤其是岩石试验仪器领域名列前茅，并正式通过GB/T19001-2016/ISO9001:2015质量管理体系、环境管理体系、职业健康安全管理体系认证。

目前公司研发且批量生产的产品有：多功能动剪耦合试验系统、采场相似模拟试验台、岩石真三轴及常规三轴试验系统、岩石刚性试验机，岩石直剪仪，岩石流变试验机、岩石多场耦合试验机，岩体现场直剪仪，大尺度直剪仪，边坡原位直剪仪，静载试验仪，岩石单轴试验仪，岩石压入硬度计，岩石渗透仪，岩石点荷载仪，岩石耐崩解仪，岩石膨胀系列试验仪（自由、侧向约束、膨胀压力），近期公司又研制生产了粗颗粒土直剪仪、三轴仪及固结仪等。

并且和多所高等院校的教授、博士和行业专业人士联合创新了多个新型试验方法和装置，如：清华大学研发转化的多场耦合条件岩石裂隙力学行为试验方法与设备”技术，山东大学-岩石裂隙剪切渗流耦合试验装置及其试验方法，大连理工-岩石结构面循环剪切的低法向摩阻拼装试验方法，应急管理部国家自然灾害防治研究院-室内真三轴水压致裂地应力测试模拟方法及装置的发明专利等。

目前合作的院校有：清华大学（水利系和土木系）、山东大学、中国矿业大学、中国矿业大学（北京）、中国地质大学（北京、武汉），南京理工大学、重庆大学、宁波大学、河海大学、武汉科技大学、四川大学、吉林大学、昆明理工大学、山东科技大学、北京工业大学、北京科技大学、中国石油大学、中国海洋大学、贵州理工学院，内蒙古科技大学、西安科技大学、辽宁大学、大连理工、河北工业大学、中南大学、三峡大学、新加坡南洋理工、应急管理部国家自然灾害防治研究院、中国地质科学院地质力学研究所、中冶集团武汉勘察研究院有限公司、矿冶科技集团有限公司、核工业北京地质研究院、西安铁一院工程试验检测有限公司、中国有色金属工业昆明勘察设计研究院、中水北方勘测设计研究院以及各大地矿系统、勘察设计实验室等。

公司设有研究室和试验场地，可以根据专家、学者需求提供试验方案，提供试验场地和试验数据并可以根据需求订做各种特殊试验设备和装置。
