- 测量范围：500KN
- 测量精度：1级

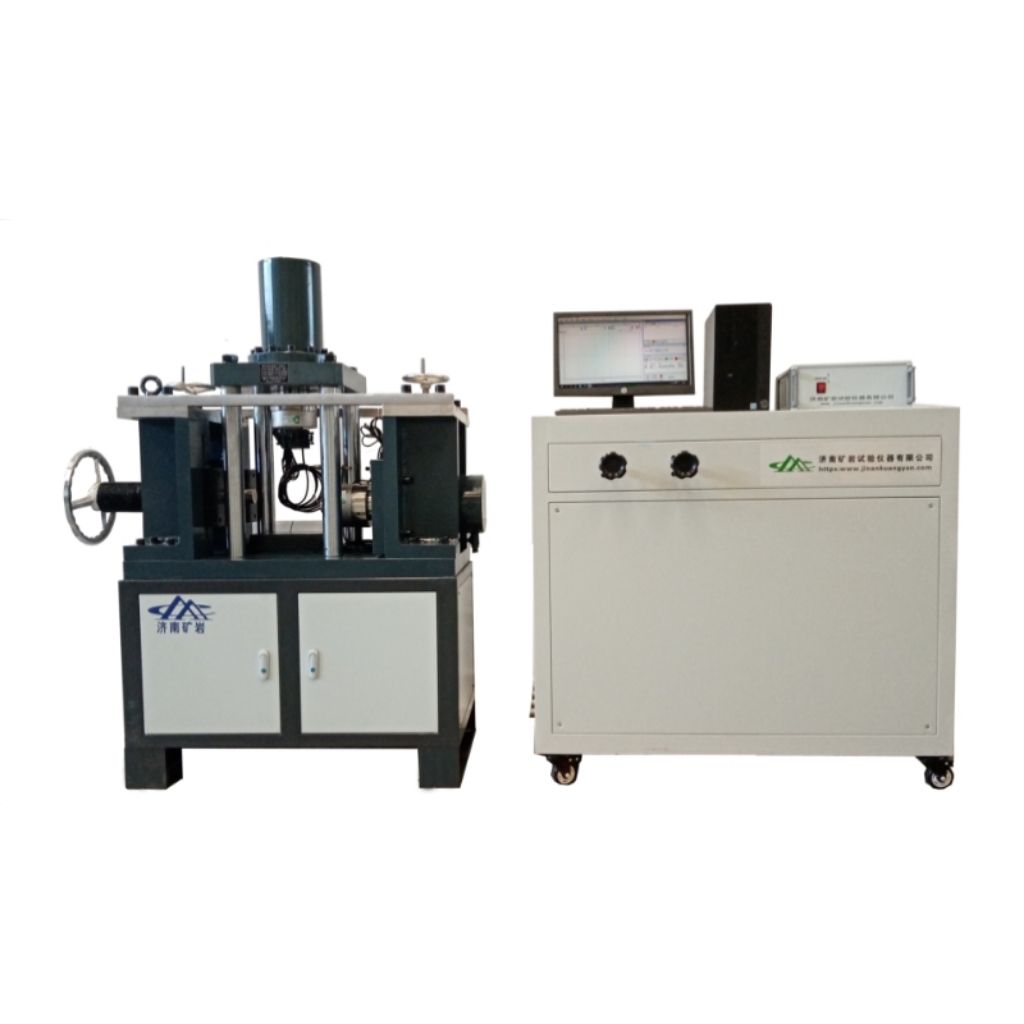

一、概述： 岩石直剪仪是依据国家标准（GBT 50266-2013）《工程岩体试验方法标准》，《公路工程岩石试验规程》（JTG F41-2005）、《水利水电工程岩石试验规程》（SL/T264-2020）的规定而研制的，主要适用于额定直剪强度下软弱岩石本身或结构面（如节理面、层里面、片里面、辟裂面等位置）或砂浆与岩石胶结面的直剪试验，以及混凝土与其他材料结合面抗剪断强度试验。其结构性能符合试验规范要求。
二、主要技术参数： 1、法向额定压力： F ：500KN 2、切向额定压力： F ：500KN 3、法向空间 ： ≤450mm 4、横向空间 ： ≤240mm 5、剪切载荷速度V：0.1~25KN/S（可设定） 位移控制速度：0.004mm—2mm/s 6、载荷指示精度：0.01KN 7、位移测量：微机采集（0.004mm）。 8、加载方式：电动液压。 9、控载方式：微机全自动控制系统。 10、工作电压: 380V/220V 11、配置：配品牌电脑，液晶显示器 12、整机重量 :1300Kg 13、主机外形尺寸 : 1400x800x1800mm 14、油源控制柜尺寸：1450*880*1560mm 15、剪切油缸和顶杆要求上下可调（根据试样高度不同，直接调整剪切力高度），上下调整方式：要求丝杠手轮式； 16、多路控制器、软件和主机为同一厂家生产，方便后续升级改造。软件具有独立知识产权，软件自主知识产权证书，证书编号：软著登字第4019370号，方便后续功能添加；多路控制器采用同一控制板卡直接控制法向、切向的双路系统，至少≥12路控制采集通道； 17、要求法向为四柱式结构，切向反力为四套“L型柱式”精加工而成，具备调节导向和抗压、抗拉功能，要求加工漂亮无外面钣金包装； 18、液压泵采用超低噪音意大利进口马祖奇齿轮泵。系统液压压力≤25MPa提供窗口现场检验。 三、主要特点： 1、电脑自动控制，即速度、力值、位移等参数均在电脑中控制显示，并在数据库中自动进行分析、计算。 2、试验过程实时记录试验曲线，显示并保存，高速采样； 3、数据、报表处理功能，为用户提供了面向图形排版的专用报表编辑工具，具有操作灵活、简单易学的特点，能方便的打印试验曲线及试验值； 4、报表可出具：剪应力-剪切位移曲线，位移—位移曲线，剪应力-法向位移，剪应力-法向应力曲线（出具：C-Φ值），可同时显示应力-应变曲线，力-时间，力-位移等曲线，曲线上特征点可以随意提取。 5、实时显示当前法向、切向上的力值，峰值，试验过程信息，当前位移等。 6、软件设有位移、力值自动清零系统，消除了人为读表误差不一等因素。 7、每组试验的面积，高度，环境温度等参数可根据实际情况更改或填写。 8、试验过程可以由操作员根据实际情况现场编辑，写程序简单、方便。 9、保压点可以任意多点设定，每阶段速度任意设定，保压时间任意设定，达到预设条件后自动切换到下一阶段。 10、增加对应辅具后可以完成法相额定压力下的单轴抗压、岩石抗拉、岩石弹模泊松比变形模量试验等具有抗压特性的多种试验。 |
