- 测量范围：500KN
一、概述：

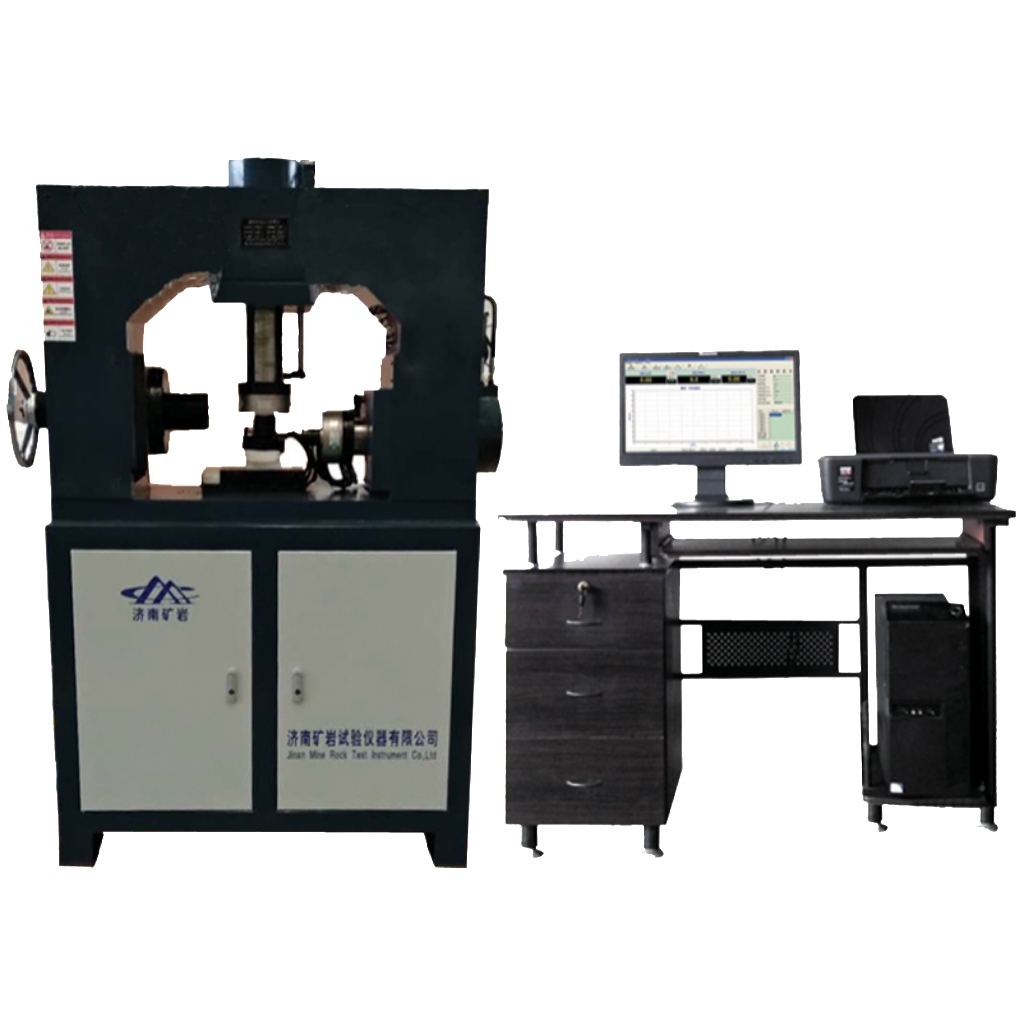

岩石直剪仪是依据国家标准（GB/T 50266-2013）《工程岩体试验方法标准》，《公路工程岩石试验规程》（JTG E41-2005）、《水利水电工程岩石试验规程》（SL264-2020）的规定而研制的，主要适用于额定直剪强度下软弱岩石本身或结构面（如节理面、层里面、片里面、辟裂面等位置）或砂浆与岩石胶结面的直剪试验，以及混凝土与其他材料结合面抗剪断强度试验。其结构性能符合试验规范要求。
二、主要技术参数：
1、法向额定压力： F≤500KN
2、切向额定压力： F≤500KN
3、 法向空间 ： ≤450mm
4、 横向空间 ： ≤240mm
5、 剪切载荷速度V：0.1~25KN/S（可设定）
位移控制速度：0.5mm—10mm/s
6、 载荷指示精度：0.01KN
7、 加载方式：电动液压。
8、 控载方式：电脑伺服全自动控制。
9、 工作电压: 380V/220V
10、 配置：华硕品牌电脑，液晶显示器。
11、 整机重量（约） :1300Kg
12、外形尺寸 : 1100x650x1580mm
13、多路控制器、软件和主机为我公司生产，方便后续升级改造。软件具有独立知识产权，软件自主知识产权证书，证书编号：2019SR0598613，方便后续功能添加；多路控制器采用同一控制板卡直接控制法向、切向双路，至少≥12路控制采集通道；
14、液压泵采用超低噪音意大利进口马祖奇齿轮泵。系统液压压力≤25MPa。
三、主要特点：
1、电脑自动控制，即速度、力值、位移等参数均在电脑中控制显示，并在数据库中自动进行分析、计算。
2、试验过程实时记录试验曲线，显示并保存，高速采样；
3、数据、报表处理功能，为用户提供了面向图形排版的专用报表编辑工具，具有操作灵活、简单易学的特点，能方便的打印试验曲线及试验值；
4、报表可出具：剪应力-剪切位移曲线，位移—位移曲线，剪应力-法向位移，剪应力-法向应力曲线（出具：C-Φ值），可同时显示应力-应变曲线，力-时间，力-位移等曲线，曲线上特征点可以随意提取。
5、实时显示当前法向、切向上的力值，峰值，试验过程信息，当前位移等。
6、软件设有位移、力值自动清零系统，消除了人为读表误差不一等因素。
7、每个试验的面积，高度，环境温度等参数可根据实际情况更改或填写。
8、试验过程可以由操作员根据实际情况现场编辑，写程序简单、方便。
9、保压点可以任意多点设定，每阶段速度任意设定，保压时间任意设定，达到预设条件后自动切换到下一阶段。
10、增加对应辅具后可以完成法相额定压力下的单轴抗压、岩石抗拉、岩石弹模泊松比变形模量试验等具有抗压特性的多种试验。
