热式质量流量计工作原理

基于热传导原理（即流体流动带走热量的“冷却效应”），核心逻辑分2种主流方式：

恒功率法：加热元件保持恒定的加热功率，当流体流过探头时，会带走部分热量。流量越大，带走的热量越多，“加热探头”与“参考探头”（检测流体原始温度）的温差越小；通过测量温差变化，可反算出流体质量流量（温差与流量呈负相关）。

恒温差法：保持“加热探头”与“参考探头”的温差恒定，当流体流量增大时，需提高加热元件的功率才能维持温差；通过测量加热功率的变化，可反算出流体质量流量（功率与流量呈正相关）。

热式质量流量计 脉冲输出 插入式 天然气厂

热式质量流量计参数

 测量介质：主要适用于气体（如空气、氮气、天然气），部分型号可测低粘度液体；需明确介质类型，避免与探头材质兼容问题。

量程范围：常见气体量程为0.01-100 m/s（流速），液体量程为0.01-10 m/s；需匹配实际工况流量，避免超出量程导致准确度下降。

准确度等级：气体测量准确度通常为±1.0%~±2.0%FS（满量程），液体为±0.5%~±1.5%FS；部分型号可达到±0.2%FS，需根据需求选择。

工作温度/压力：工作温度范围多为-40℃~200℃（高温型号可达400℃以上），工作压力通常为0~10MPa；需大于实际介质的温度和压力，防止探头损坏。

响应时间：从流量变化到仪表显示稳定的时间，通常为0.1~1秒，快速响应型号可用于动态流量监测场景。

热式质量流量计主要特点

 直接测质量流量：无需像孔板流量计那样通过差压间接计算，避免了介质温度、压力变化对测量的影响，准确度更稳定。

压损较小：探头体积小，对流体流动阻碍小，不产生额外压力损失，适合低能耗系统。

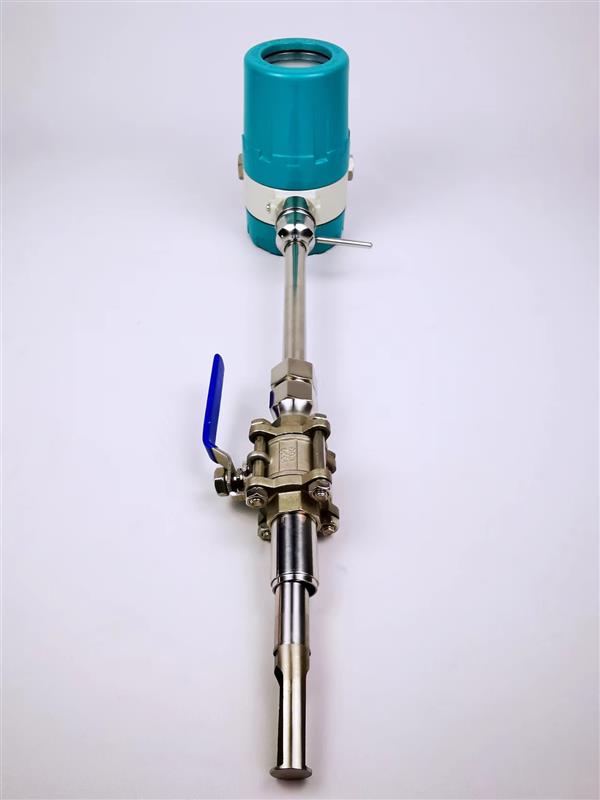

安装灵活：可采用插入式、管道式安装，插入式无需切断管道，适合大口径管道改造。

热式质量流量计 脉冲输出 插入式 天然气厂

热式质量流量计安装方式

直管段要求：虽对直管段要求低于孔板流量计，但仍需保证探头前后流态稳定。通常要求上游直管段≥5倍管道直径（5D），下游≥3倍管道直径（3D）；若上游有弯管、阀门，需适当延长直管段或加装流场整流器。

 探头安装位置：水平管道：探头需垂直插入管道，确保探头感应区位于管道中心，避免安装在管道底部（防止积液、积尘）或顶部（防止气体聚集）。

垂直管道：流体需向上流动，避免因重力导致介质分层，确保探头完全接触流体。

环境要求：避免安装在强振动、辐射或电磁干扰的环境中，防止探头损坏或信号干扰；户外安装需做好防雨、防尘防护。
