询价
- 类型：物位计
- 测量范围：0-10m
- 分辨率：1
- 测量精度：0.5
- 电流信号：4-20mA
- 供电电源：220V
- 工作频率：6.8GHZ
音叉物位开关工作原理
音叉液位主要依靠振动频率原理检测是否接触到物位界面。当音叉棒在空气中震动时的频率与空气密度相关，当物料界面接触到音叉棒时，音叉的震动频率会发生改变。从而触发开关信号。

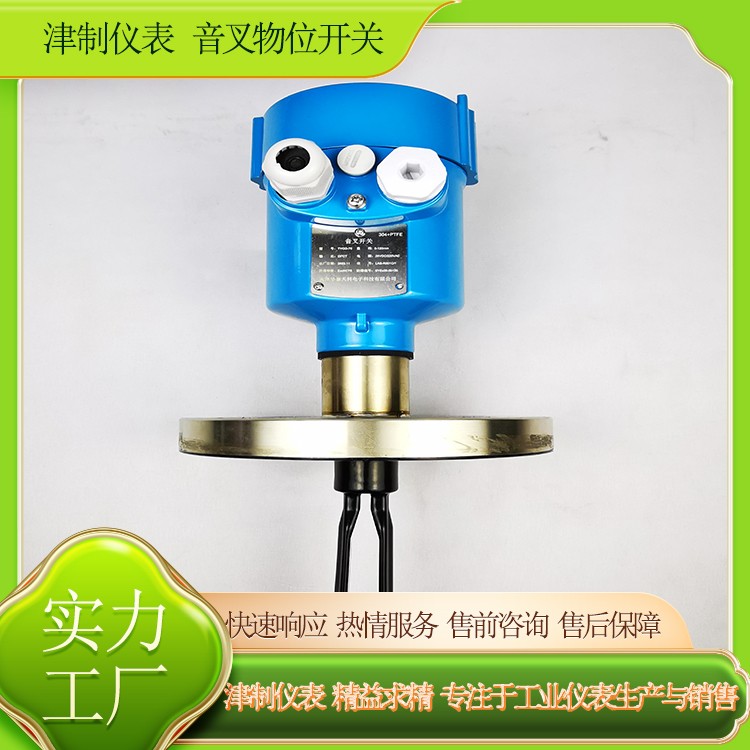

音叉液位开关 一体式 固体测量 电厂用
音叉液位开关参数
传感器形式：一体型、分体型
测量介质：液体、固体
插入长度：0-5m
报警误差：±5mm
工作压力：-0.1-4MPa
介质温度：≤150℃
接液材质：PTFE、304、316L或其他
电源：24VDC；220VAC
输出方式：DPDT开关量输出（触点容量：220V/1A）
防爆等级：Exd[ia]II CT6
音叉液位开关特点
1.结构简单，维护需求低。音叉结构简单无机械运动部件，音叉由于震动原理可以防止挂料等问题。音叉棒暴露面积小受环境影响小，不易被腐蚀或锈蚀。
2.抗干扰因素能力强，泡沫粉尘等干扰因素无法触发音叉物位开关的报警信号。
3.耗能低安装简单，音叉震动耗能较低，利用内部电池便可长期持续工作。
音叉液位开关选型方法

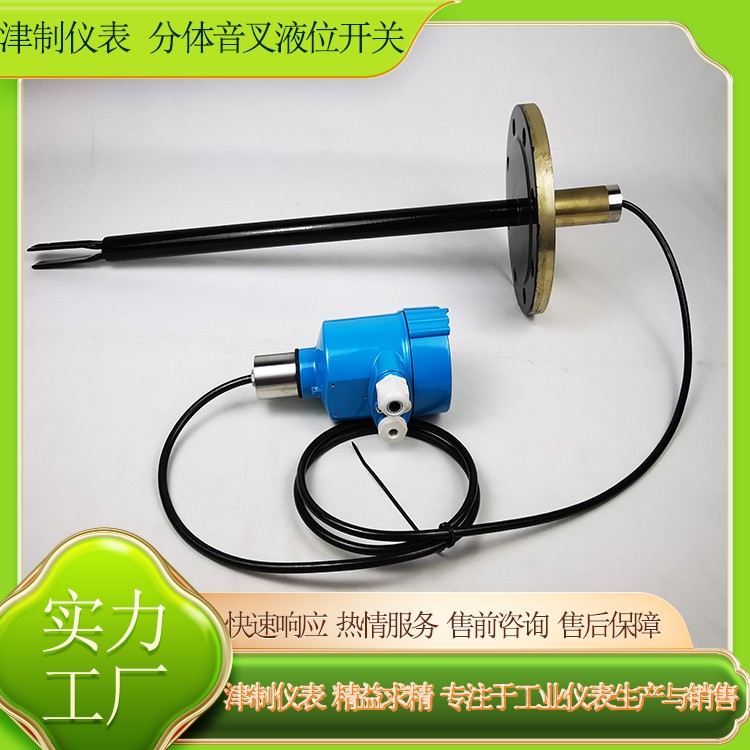

音叉物位开关分为一体式和分体式情况，一体式每个音叉棒都带独立控制仪表。分体式可以将多个音叉物位开关的信号输出至统一控制系统中显示和控制。对于单容器多点安装的情况可采用分体式安装，或者对于不方便观察的位置安装的音叉液位开关也可以采用分体式安装。
音叉液位开关 一体式 固体测量 电厂用
音叉液位开关安装方法
一般来说，音叉液位开关安装方便，可以按照用户所需安装在被测容器的任何位置上，既可水平安装，也可垂直安装或倾斜安装。但为了确保仪表的工作正常，如被测液体较为粘稠时，为避免挂料现象的出现，应将仪表垂直或者倾斜安装。
但无论采取何种方式安装，一定要避免将音叉液位开关安装在液体的进出口处，同时确保液位开关的音叉面与介质的运动方向保持平行，以避免音叉受损或误报警。
