- 类型：EL检测仪
- 测量对象：光伏组件
- 输出电流：8A
- 像素：2416万像素
- 电流精度：0.1A
- 分辨率：6000x4000
- 输出电压：70V
- 检测速度：1～30s可调
- 电压精度：0.1V
- 检测面积：4000mm*2000mm
EL检测仪产品应用场景：
追光便携式光伏组件EL检测仪Z-EL3在光伏产业的多个关键环节有着广泛且重要的应用。在光伏电站建设前期，组件采购验收阶段，Z-EL3 承担着严格把关的重任。大量组件到货后，工作人员可利用它快速筛查，精准识别出因运输途中颠簸碰撞或装卸不当造成的隐裂、破片等内部缺陷，避免不合格组件进入安装流程，从源头保障电站建设质量，降低后续因组件问题引发故障的风险与维修成本。安装期间，对已安装组件进行抽检，能及时发现因安装应力、操作失误致使的细微隐裂，确保每一块组件都能符合高质量安装标准，为电站稳定高效发电奠定基础。
进入光伏电站日常运维期，追光便携式光伏组件EL检测仪Z-EL3更是运维人员的得力助手。日常巡检时，凭借其隐裂检测技术，可敏锐察觉组件在长期运行后，因自然老化、恶劣环境影响出现的 PID 衰减、焊接点松动等潜在故障。依据清晰的 EL 成像结果，运维人员能直观掌握组件内部状况，对发现的问题及时维修或更换，有效遏制小问题演变成大故障，维持光伏电站持续稳定发电。当电站出现发电量异常下降、局部过热等故障时，Z-EL3 能迅速锁定故障组件，明确具体缺陷类型，助力运维人员高效排查故障根源，大幅缩短故障排查与修复时长，减少电站停机带来的发电损失。此外，在光伏组件退役评估环节，Z-EL3 可通过检测组件内部缺陷情况，为评估组件剩余价值、制定合理回收方案提供科学依据，助力实现光伏组件全生命周期的精细化、科学化管理，推动光伏产业朝着绿色、可持续方向稳健发展。
EL检测仪产品优势：
1.2400万级高清红外相机、EL画质更清晰

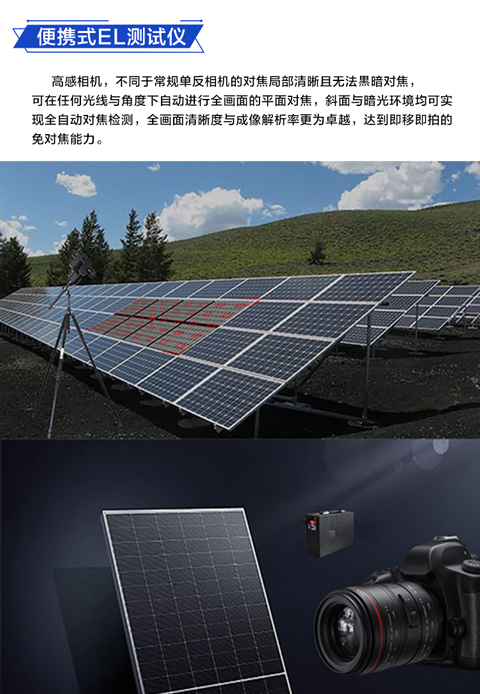

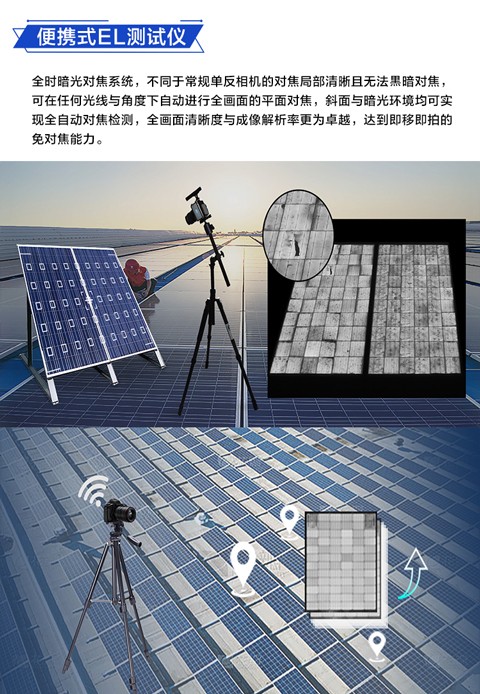

2.全时自动对焦模块成像精度更高

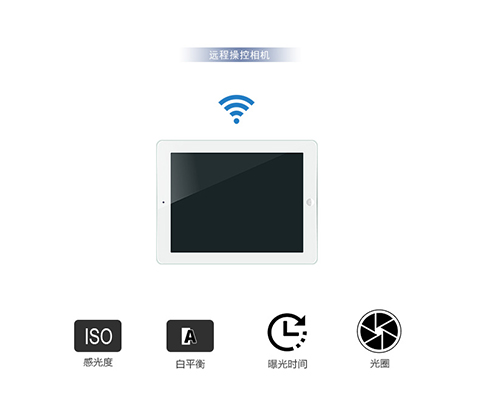

3.无线控制设备检测，快速成像
4.程控恒流电源现场检测实现24小时不间断测试
5.储能电源现场检测无需任何准备即可测试
6.整机无线远程操作测试，一人即可完成整个项目

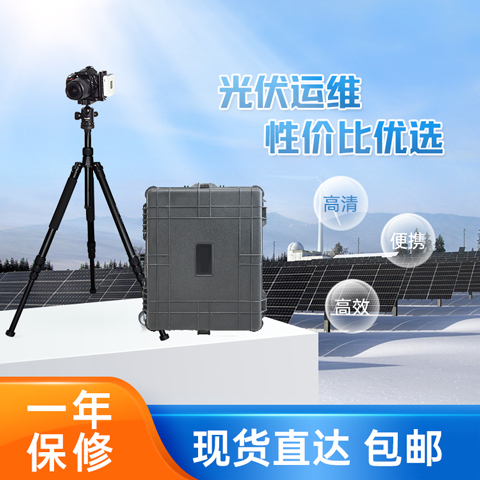

7.三防拉杆箱携带运输轻便安全
规格参数 | ||
类目 | 数值 | Z-EL3 |
相机模块 | 像素 | 2416万像素 |
分辨率 | 6000x4000 | |
芯片 | 23.5x15.6mm、CMOS传感器 | |
红外芯片 | 锗芯片 99.8%红外折射率 | |
精度 | 1.0mm/pixel | |
检测速度 | 1～30s可调 | |
弱电流测试 | 可在5A弱电流呈现清晰隐裂成像 | |

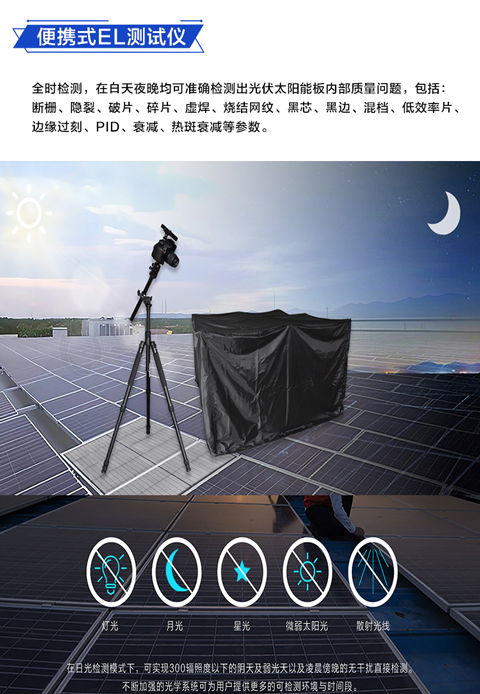

光屏蔽 | 灯光、月光、星光、室内轻微太阳光、100辐照度以下太阳光对测试无影响 | |
检测面积 | 4000mm*2000mm | |
电源模块 | 容量 | 10AH |
电芯 | 高性能离锂电池 | |
输出电流 | 8A | |
电流精度 | 0.1A | |
输出电压 | 70V | |
电压精度 | 0.1V | |
负载功率 | 100W～600W；上限不高于700W | |
检测数量 | 300～500块光伏板 | |
控制面板 | LED数显程控面板 | |
软件 | 检测APP | 无线控制相机检测拍照，图传成像，动态视频取景定位，历史图片查看，图像保存等 |
支架系统 | 检测支架 | 1.5米铝合金支架 |
检测云台 | 支架一体式安装，360度旋转 | |

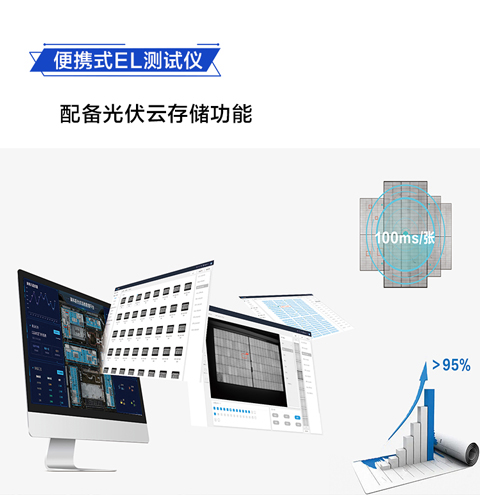

PC | 电脑软件 | 检测自动检测，缺陷分类识别保存，文件夹日期管路，统计，增益，截图，相机参数调节，专业管理台式机软件 |

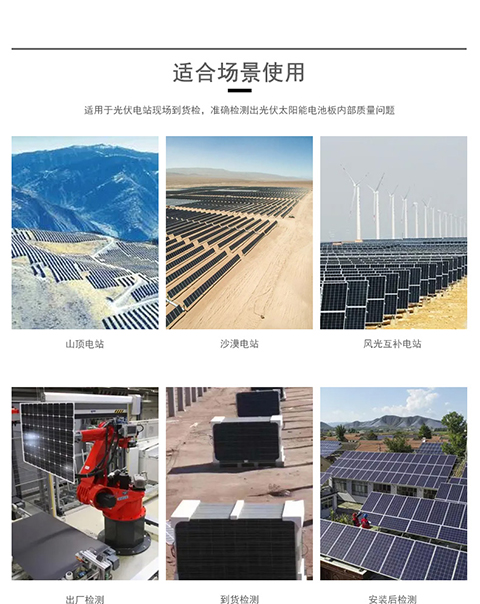

使用环境 | 沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，农光互补，鱼光互补，风光互补，等各种环境 | |
质保售后 | 1年质保、24H响应、72H故障解决方案、备品备件协调 |
配置清单 | ||||
序号 | 名称 | 规格 | 数量 | 单位 |
1 | EL相机 | 2400万红外相机，全自动对焦 | 1 | 台 |
2 | EL红外镜头 | 18mm广角红外镜头；精度0.8mm | 1 | 台 |
3 | 平板电脑 | 华为荣耀 32G | 1 | 台 |
4 | Wi-Fi传输模块 | 内置2.4G Wi-Fi模块 | 1 | 套 |
5 | 数据线/充电器 | 标准 | 1 | 套 |
6 | 相机电池 | 标准 | 2 | 套 |
7 | 检测支架 | 2m碳纤维三脚架 | 1 | 套 |
8 | 检测云台 | 720云台 | 1 | 台 |
9 | EL-DC移动电源 | 10AH储能，70V，700W，恒流恒压输出，遥控器无线控制，续航300～500块组件，10S自动断电 | 1 | 台 |
10 | 上电线 | 5米 | 1 | 根 |
11 | 检测定位仪 | 十字镭射激光定位，快速定位检测组件位置 | 1 | 套 |
12 | 设备拉杆箱 | 专用三防仪器拉杆箱； | 1 | 套 |
13 | EL-APP检测软件 | 无线操作相机检测，即时取景，图传查看，图片保存，历史图片查看 | 1 | 套 |
14 | windows软件 | 检测自动检测，缺陷分类识别保存，文件夹日期管路，统计，增益，截图，相机参数调节，专业管理台式机软件 | 1 | 套 |
