- 像素：2000万像素
- 输出电流：0～5A可调
- 分辨率：4928X3264
- 输出电压：0～60V可调
- 相机精度：1.5mm/pixel
- 电流精度：0.1A
- EL红外镜头：18-55mm
- 检测支架：1.5米
便携式EL检测仪产品应用场景：

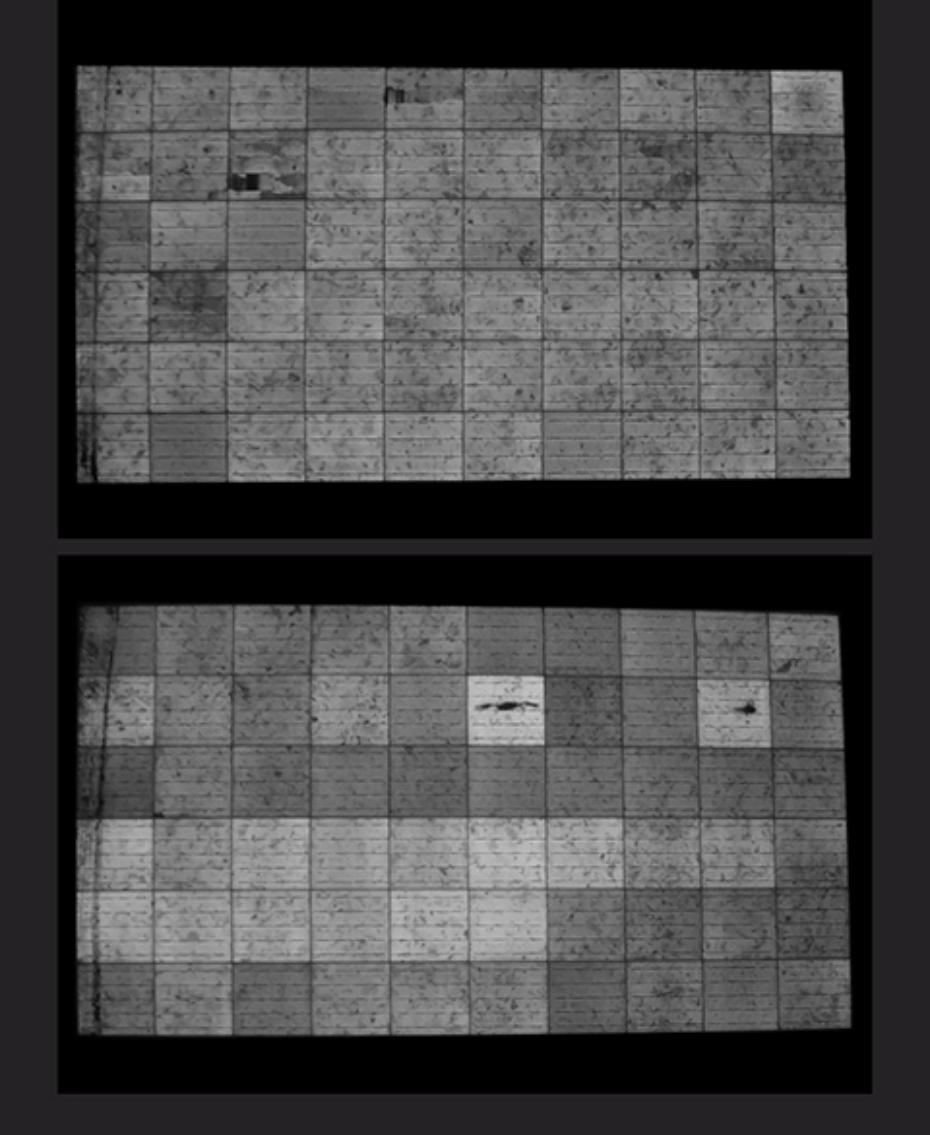

追光便携式EL检测仪 光伏组件el测试仪Z-EL2在光伏产业链各环节均有重要应用。在组件生产环节，可作为质量管控的关键工具，对出厂组件进行批量抽检。通过检测能够及时发现生产过程中因工艺偏差、材料瑕疵导致的隐裂、断栅等问题，助力生产企业优化制造流程，提升产品合格率，避免不合格组件流入市场，从源头保障光伏组件的基础品质。
在光伏电站的建设与运维阶段，Z-EL2 的作用同样显著。电站建设时，组件进场验收环节可借助其对到货组件进行抽样检测，排查运输、存储过程中可能产生的内部损伤，确保投入安装的组件符合项目质量要求，为电站后续稳定运行筑牢基础。日常运维中，运维人员可携带设备对电站内组件进行周期性巡检，尤其是针对长期暴露在户外环境、经历恶劣天气后的组件，通过检测及时发现因老化、外力冲击等产生的隐性缺陷，为组件维修或更换提供依据，减少因缺陷扩大导致的发电效率下降。
此外，在光伏组件的故障诊断与回收评估中，追光便携式EL检测仪 光伏组件el测试仪Z-EL2也能发挥积极作用。当电站出现局部发电量异常时，可利用其快速定位存在内部缺陷的组件，辅助分析故障原因，缩短故障排查周期，降低电站停机损失。对于退役组件，便携式EL检测仪通过检测评估其内部缺陷程度，可为组件的翻新再利用或环保回收提供数据支持，助力实现光伏产业的资源循环利用，推动行业绿色可持续发展。
便携式EL检测仪产品优势：
1.携带便捷适用于移动式电站测试

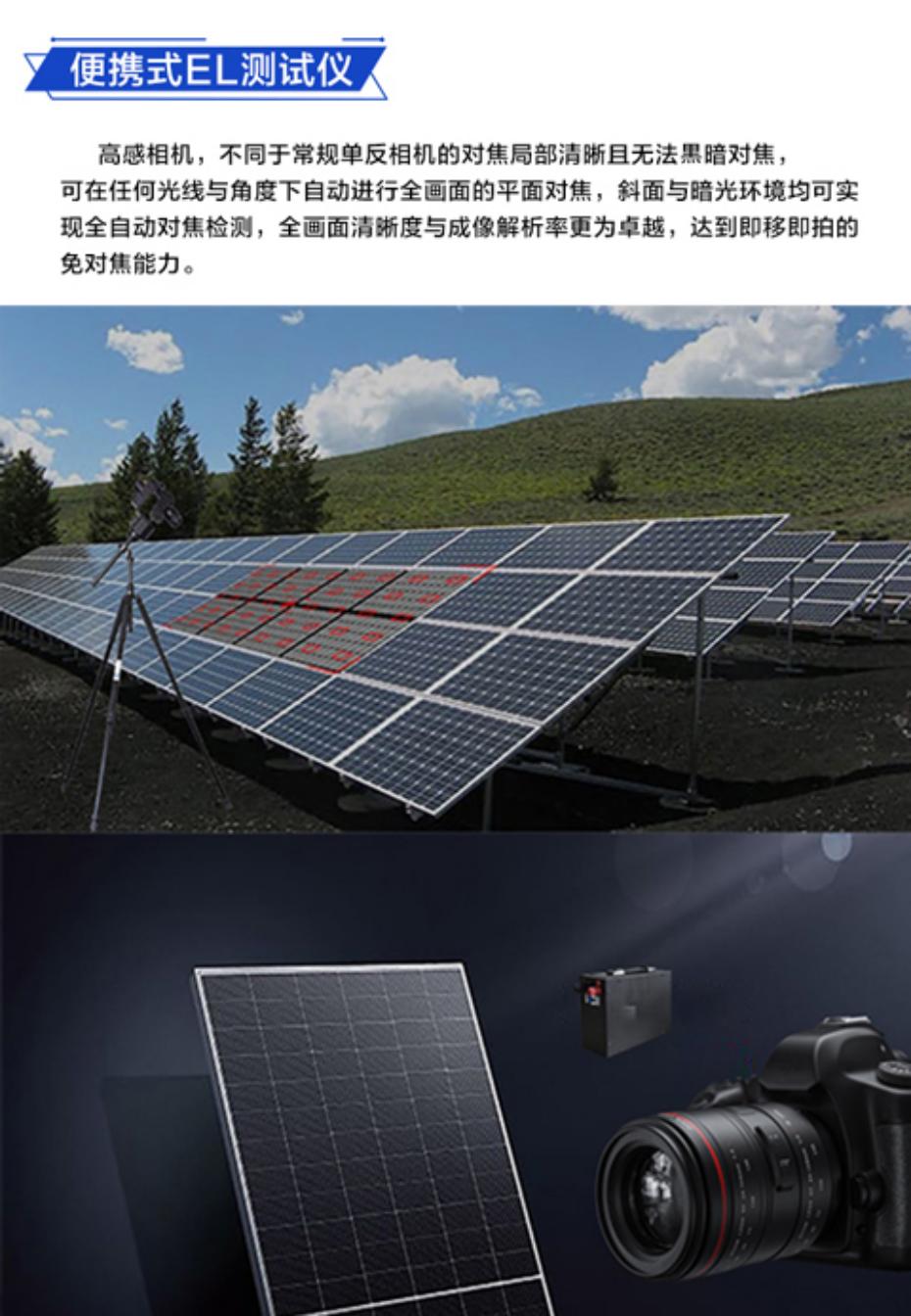

2.2000万级红外相机画质更透彻

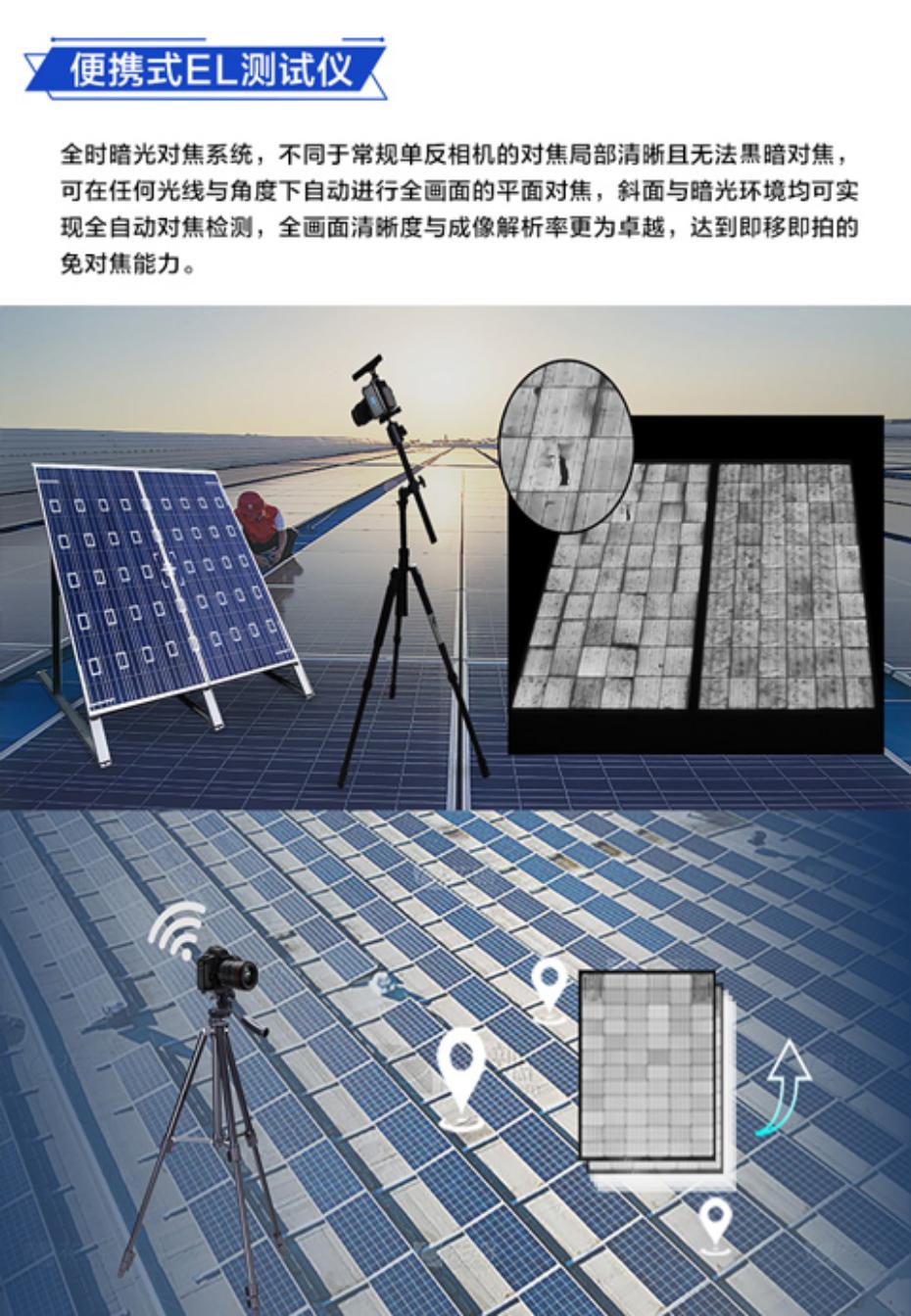

3.全自动对焦精度更高清晰度更好

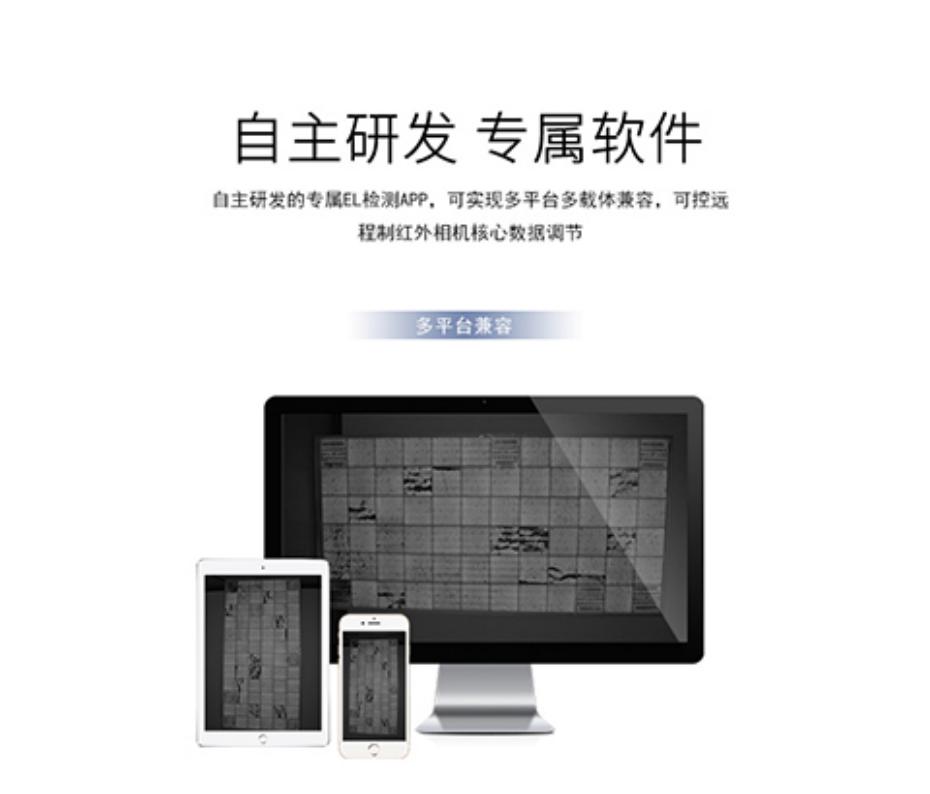

4.平板电脑图传查看无需相机查看检测图像
5.程控恒流电源现场检测更为安全稳定
6.1.5米轻型三脚架移动轻便简单
7.整机模块低至5kg，背包轻便携带
规格参数 | ||
类目 | 数值 | Z-EL2 |
相机模块 | 像素 | 2000万像素 |
分辨率 | 4928X3264 | |
芯片 | 23.6x15.6mm、CMOS传感器 | |
精度 | 1.5mm/pixel | |

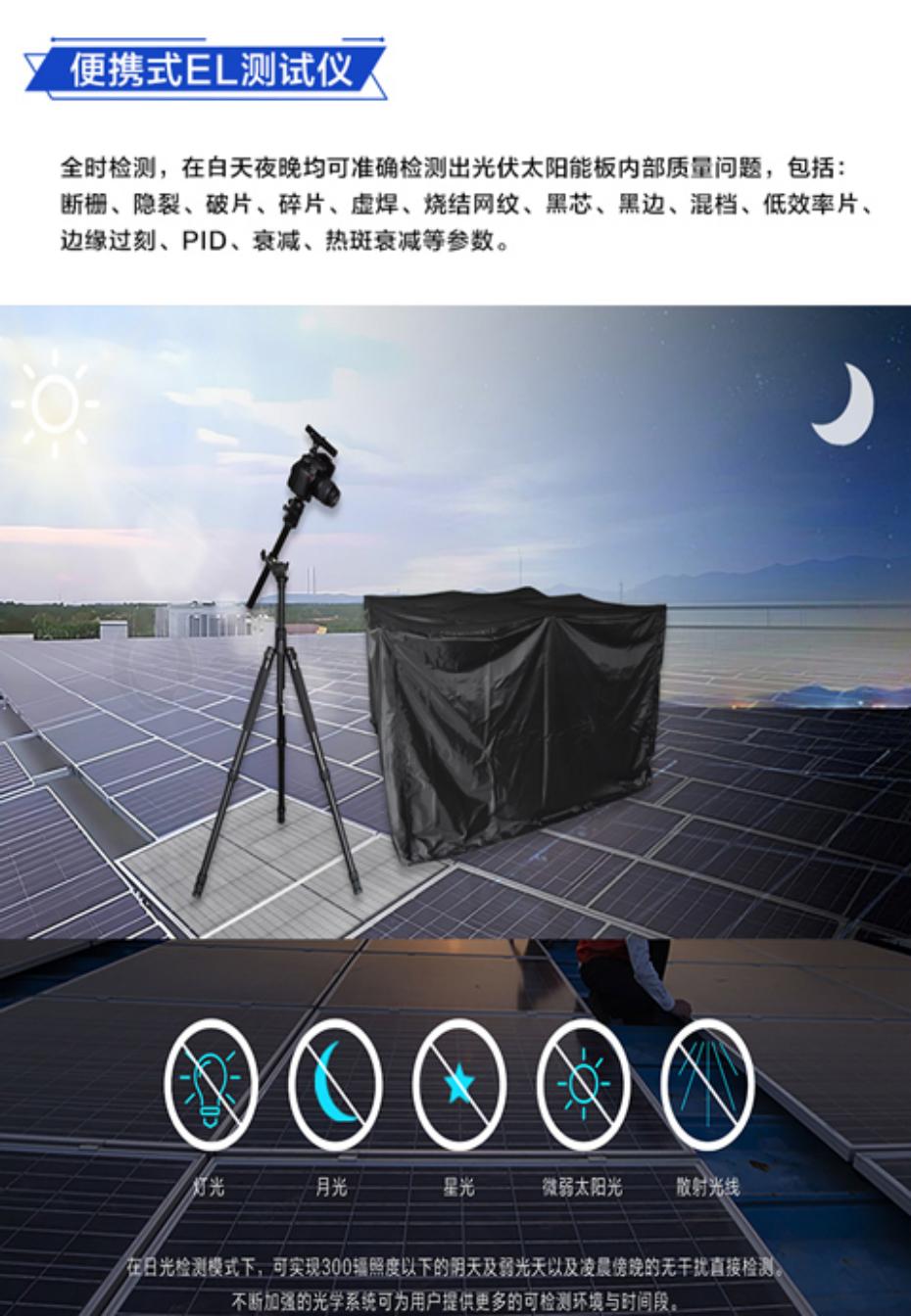

光屏蔽 | 灯光、月光、星光、室内轻微太阳光 | |
检测面积 | 3000mm*2000mm | |
镜头 | 18-55mm | |
对焦模式 | 全自动对焦 | |
电池 | 700mah | |
电源模块 | 输出电流 | 0～5A可调 |
电流精度 | 0.1A | |
输出电压 | 0～60V可调 | |
电压精度 | 0.1V | |
控制面板 | LED数显程控面板 | |
功能设置 | 上电参数预设保存；输出一键上电 | |
电路保护 | 短路保护、断路保护、电流倒灌保护、过热保护、静电保护、电流电压自适应匹配光伏板 | |
上电线 | 10cm交流三孔输入线 | |
直流线 | 3m直流输出线、MC4端口对接组件 | |

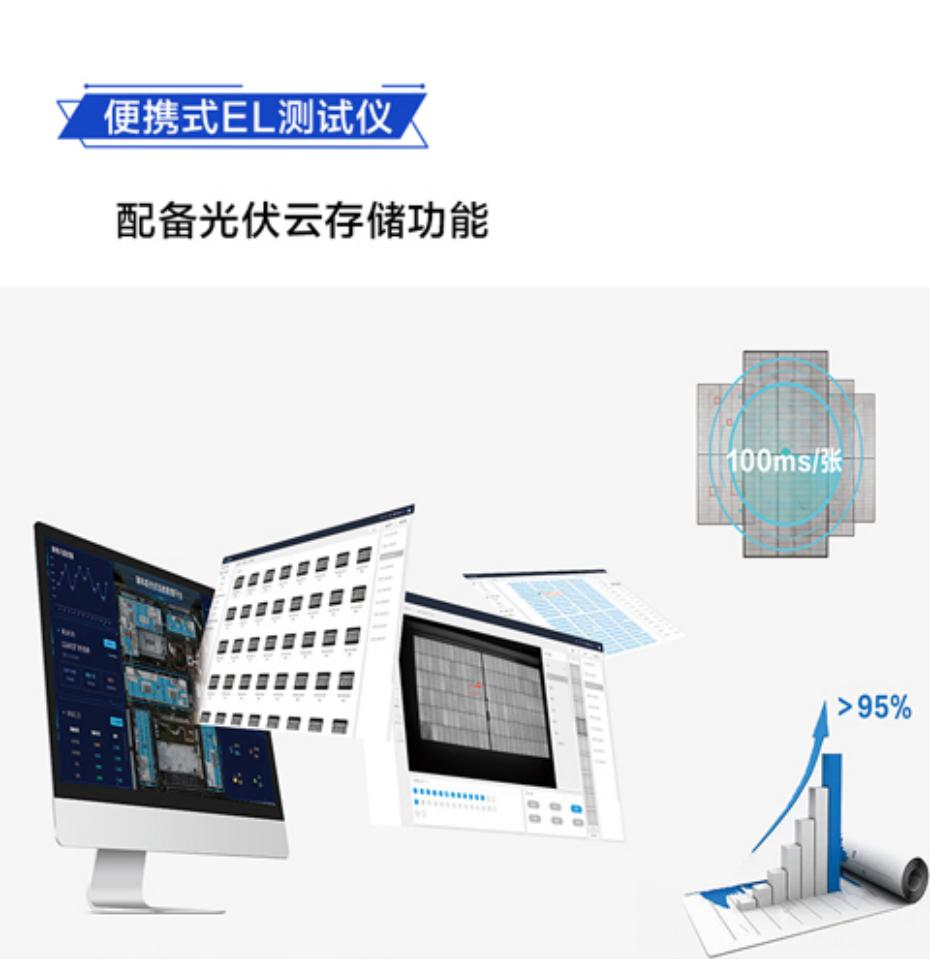

软件 | 图传APP | 检测图片查看 |
支架系统 | 检测支架 | 1.5米铝合金支架 |
检测云台 | 支架一体式安装，360度旋转 | |

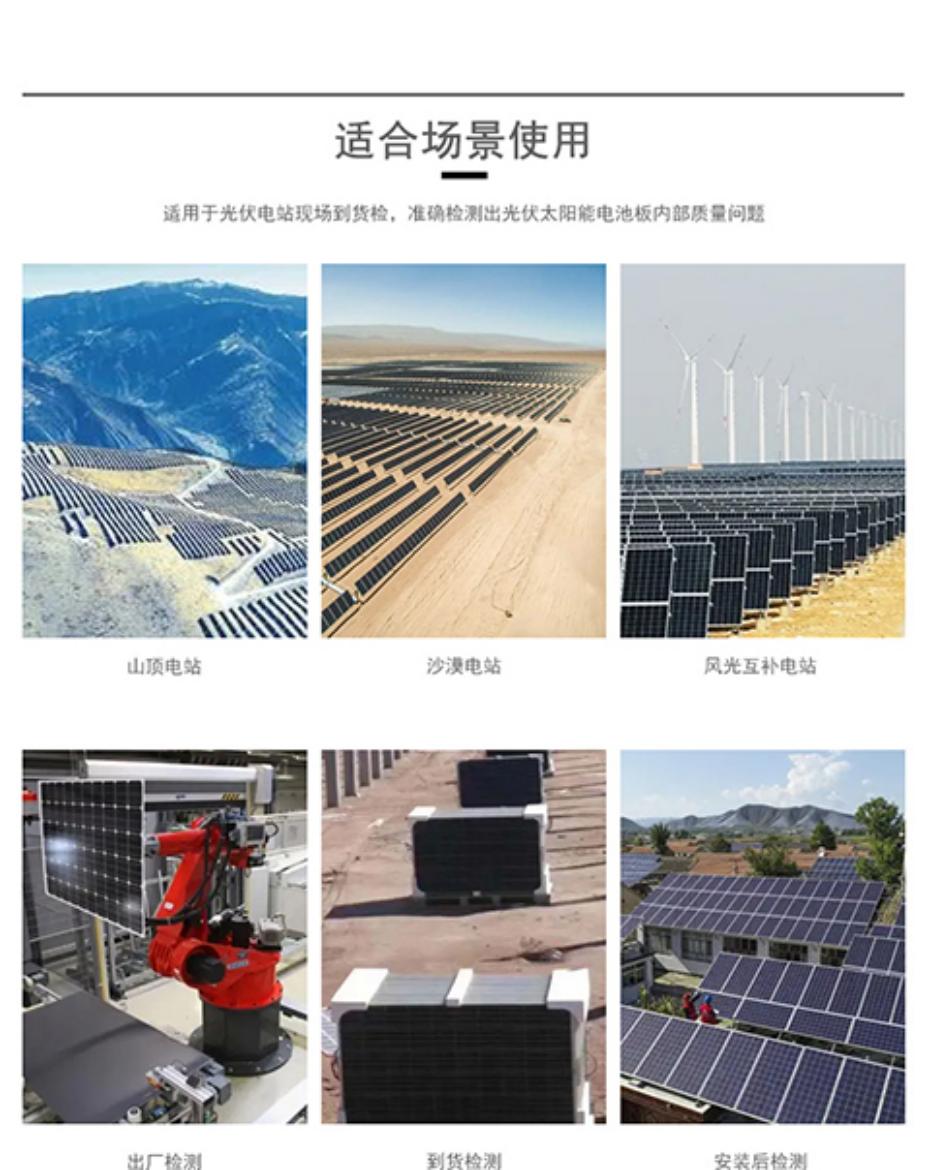

使用环境 | 沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，农光互补，鱼光互补，风光互补，等各种环境 | |
质保售后 | 1年质保、24H响应、72H故障解决方案、备品备件协调 |
配置清单 | ||||
序号 | 名称 | 规格 | 数量 | 单位 |
1 | EL相机 | 2000万像素 | 1 | 台 |
2 | EL红外镜头 | 18-55mm | 1 | 台 |
4 | 图传传输模块 | Wi-Fi内存卡 | 1 | 套 |
5 | 数据线/充电器 | 标准 | 1 | 套 |
6 | 相机电池 | 标准 | 2 | 块 |
7 | 检测支架 | 1.5米 | 1 | 套 |
8 | 直流稳压电源 | 0～60V、0～5A输出；AC220供电输入 | 1 | 台 |
9 | 上电线 | 3米 | 1 | 根 |
10 | 设备三防箱 | 标准 | 1 | 套 |
11 | EL图传APP | 无线查看相机内检测图 | 1 | 套 |
* | 适用场景 | 光伏电站安装前组件测试；仓库组件测试； | ||
* | 其他 | 设备全自动对焦；可航空携带 |
