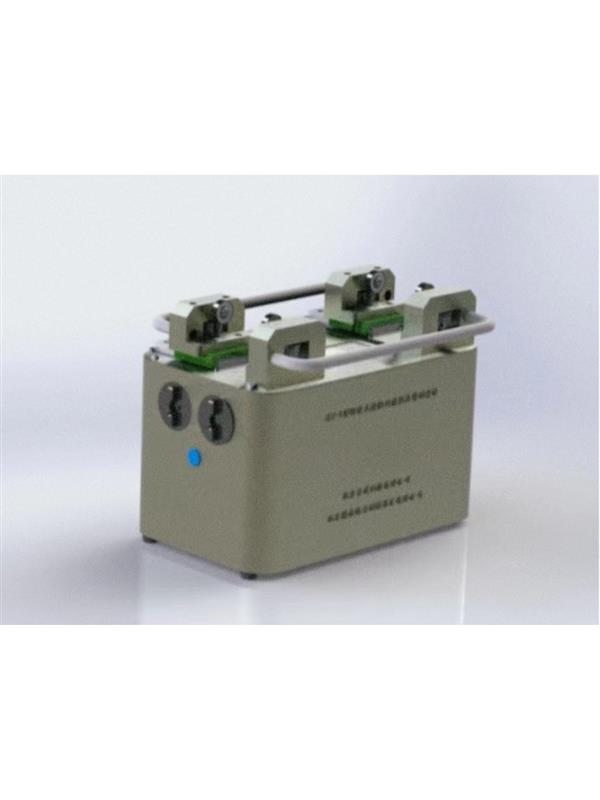

FTJC-6型轻便型便携式接触网磨耗连续测量仪
一、概述
在电气化铁路中，电力机车通过受电弓从接触网获取电能，接触线变形、振动并由此引起交替的应力变化、机车运行方式、取流状态等多种因素使接触线磨损。接触线的局部磨耗对接触线的经济和运行指标有很大影响，当磨耗面达到一定程度时将导致断线，直接威胁着供电安全。
为保证铁路电力机车的运行安全，本仪器实现了对接触线磨损和损伤连续测量，解决了采用人工定时、定点对接触线的接触磨损和电弧损伤进行观测，效率低，不能全部测量的问题。
二、组成
FTJC-6接触网磨耗连续测量仪整体由两部分组成：测量端与控制端。测量端：主要实现刚性接触线爬行连续测量；控制端：主要实现控制测量端测量爬行，以及接收测量端测量数据和数据展示。测量端与控制端采用Zigbee技术数据无线传输。
三、主要技术指标
1、使用条件
(1) 环境温度：-35℃～50℃;
(2) 相对湿度：≤80%RH;
(3) 海拔：≤2500m。
2、电气参数
(1) 电源电压：DC24V；
(2) 电源容量：≥10AH；
(3) 工作电压：12V；
(4) 工作时间：8小时以上；
(5) 测量探头：二维光电传感器。
3、 测量技术指标
(1) 测量精度：0.02mm；
(2) 测量间隔：连续测量，每米不低于 100 点；
(3) 爬行速度：爬行速度不低于5km/h；
(4) 磨耗面积：不大于 3%；
(5) 残存高度：精度不低于测量值的 1%；
(6) 测量：自带数据补偿功能；
(7) 功能；自动生成数据曲线；
(8) 数据传输：Zigbee技术，数据无线传输、地面接收端同步显示。
