FTPS轨道长波平顺性测量仪
一、测量原理及用途
轨道长波平顺性测量仪是一种以光电图像原理进行测量的高精密仪器，对轨道多种几何参数进行准确测量的仪器。该仪器集光、机、电、无线网络于一体，采用特殊光源、CCD图像传感器对铁路轨道几何形状进行高精度检测，使轨道高低、轨向等参数直接数字化显示。为线路设备维修提供可靠的测量数据，解决了既有方法测量精度差、效率低的问题，满足工务“天窗修”夜间作业要求和提高夜间作业质量。
该仪器可以测量200M长波范围内高低、轨向参数。为线路精调、维护提供可靠有效的数据，是对高铁CPIII测量的有力补充。
1. 铁路工务部门常规线路几何参数检测及施工作业指导。
2. 轨道线路大修后对线路维修结果的复查。
3. 轨道线路动检车报警后的病害查找。
4. 高速客专上对轨道线路的高精度测量。
二、 系统组成及测量原理

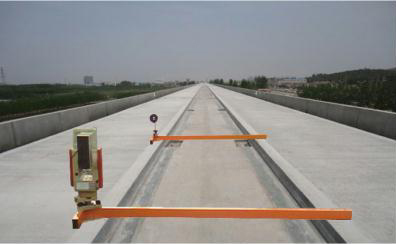

系统由发射车、测量车和反馈车组成。发射车和反馈车固定于待测路段的两端，发射车发射横向和纵向两束准直激光并和反馈车对中形成基准；测量车在待测路段上推行，通过高精度CCD测量准直激光束的位移并将位移量转换成各种几何参数。反馈车实时监测准直激光的抖动，并将抖动量及时传给测量车进行修正，消除激光抖动对测量结果的影响。
三、产品执行标准
TB/T3235-2010铁路专用几何量计量器具通用技术条件
四、主要技术参数：
1. 测量距离：≤200m；
2. 高低：±50mm；基本误差：±0.70mm；
3. 轨向：±100mm；基本误差： ±0.70mm。
