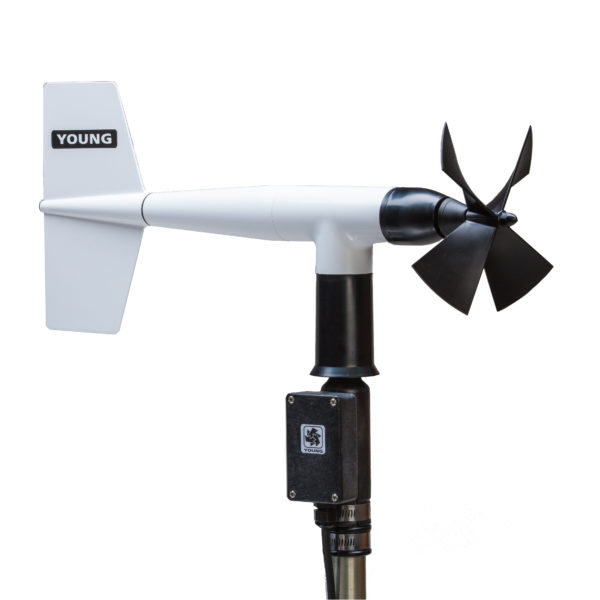

YOUNG风速仪05103型
本风速仪是适应各种气象条件的高性能风传感器，具有结构简单、抗腐蚀的特点，是用于广泛的风测量应用的理想选择。
风速传感器是一个四叶螺旋桨。桨叶旋转会产生交流正弦波电压信号，其频率与风速成正比。本传感器取消了集电环和电刷，以获得更高的可靠性。
风向传感器是适应各种气象条件的轻质量风向标，其纵横比很低，足以确保在风变动条件下获得高保真度。风向标角度由密封室中的一个电位计感知。在将已知激励电压应用到电位计时，输出电压与风向标角度成正比。安装定位环确保在设备在拆卸维护后可以重新于风向参考对齐。
仪器使用对紫外线稳定的塑料制造，使用不锈钢和电镀铝配件，并采用了不锈钢滚珠轴承。瞬间电流保护和电缆端子在操作方便的分线盒中。本仪器安装在标准的1英寸管上。
用于海岸和航海应用的05106型WindMornitor-MA采用了特殊的防水轴承润滑油和密封的大负载电缆尾缆，以替代标准的分线盒。可以对电压或电流输出信号进行单独调节。
本风速仪有两个额外的输出信号选件。05103V型提供校准的0-5VDC输出，可以很方便的用于很多数据记录仪。05103L型为每个通道提供校准的4-20mA电流信号，在高噪音区域或电缆长度大时（数千米长）十分有用。信号调节电子元件已集成到传感器分线盒中。
参数
范围：
风速：0-100m/s（224mph）
方位角：机械部件为355°，电子部件为355°（5°开口）
精度：
风速：±0.3m/s（0.6mph）或读数的1%
风向：±3度
阈值：*
桨叶：1.0m/s（2.2 mph）1.1m/s（2.4mph）05106
风向标：1.1m/s（2.4mph）05103
动态响应：*
桨叶距离常数（63%复原）2.7m（8.9英尺）
风向标延迟距离（50%复原）1.3 m（4.3英尺）
阻尼率：0.3
阻尼自然波长：7.4m（24.3英尺）
无阻尼自然波长：7.2m（23.6英尺）
信号输出：
风速：磁感应AC电压，每周三个脉冲。1800 rpm（90 Hz）=8.8m/s（19.7 mph）方位角：来自导电塑料电位计的模拟DC电压-电阻10K?，线性0.25%，预计寿命-5000万转
电源要求：
电位计激励：max 15VDC
尺寸：
总体高度：37cm（14.6英寸）总体长度：55cm（21.7英寸）桨叶：直径18cm（7英寸）
安装座：34mm（1.34英寸）直径（标准1英寸管）
重量：
传感器重量：1.0kg（2.2磅）
运输重量：2.3kg（5磅）
*名义值，由ASTM标准步骤决定
Model 05103V 0-5VDC
输出电源要求：
8-24VDC（5mA@12VDC）
工作温度：-50到50℃
输出信号：0-5.00VDC全尺寸
Model 05103L 4-20mA
输出电源要求：
8-30VDC（max 40mA）工作温度：-50到50℃
输出信号：4-20mA全尺寸
符合适用的CE指令。产品规格若有更改，恕不另行通知。
订购信息 | 型号 |
风速仪 | 05103 |
风速仪0-5VDC输出 | 05103V |
风速仪4-20mA输出 | 05103L |
WindMornitor-MA（海洋型） | 05106 |
风传感器接口（用于05106）0-5VDC | 05603C |
风线驱动（用于05106）4-20mA | 05613C |
