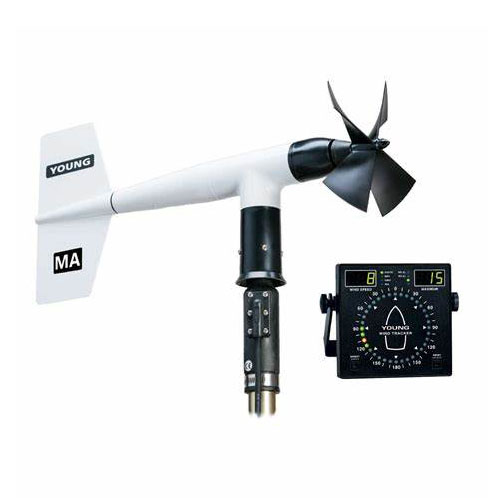

海洋风力监测仪05106
海洋风力监测仪05106是一台准确可靠的风传感器，专门为严格的海洋环境设计。
YOUNG 05106型风力监测仪-05106测量水平风速和风向。与05103型的操作类似，它采用了持久的、耐腐蚀的陶瓷轴承和坚固的垂直部件，以适应海洋环境的额外要求。该传感器有不同长度的电缆，连接在传感器内部的密封舱中。风速的直接输出是一个交流正弦波，方向是精密电位器。该传感器安装在一个标准的1英寸IPS管道上。包括一个安装定位环。
可提供一个单独的浪涌保护组件，型号19120，它既是一个用于电缆终端的接线盒，也是额外的电瞬态浪涌保护。可提供单独的信号调节装置，将传感器信号转换为0-5 V（型号05603C）或4-20 mA（型号05631C）。所有这三种设备都被封闭在防风雨的外壳中，并配有安装硬件（19120型通常不与05603C或05631C型一起使用）。
参数
范围 | 风速：0-100米/秒（224英里/小时） 方位角：机械360°，电子355°（5°开角）。 |
精度 | 风速：±0.3米/秒（0.6英里/小时）或1%的读数 风向：±3° |
阈值* | 螺旋桨：1.0米/秒（2.4英里/小时） 叶片：1.0米/秒（2.4英里/小时） |
动态响应* | 螺旋桨距离不变（63%恢复）2.7米（8.9英尺） 叶片延迟距离（50%恢复）1.3米（4.3英尺）。 阻尼比：0.3 阻尼自然波长：7.4米（24.3英尺） 无阻尼自然波长：7.2米（23.6英尺） |
信号输出 | 风速：磁感应交流电压，每转3个脉冲。1800 rpm (90 Hz) = 8.8 m/s (19.7 mph) 方位角：来自导电塑料电位器的模拟直流电压--电阻10KΩ，线性度0.25%，预期寿命--5千万转 |
电源要求 | 电位器激励：max 15 VDC |
工作温度 | -50~60℃ |
传感器电缆 | 为电气连接提供了一条水密尾纤电缆。标准长度为3、8和12米。 对于更长的电缆长度，可以使用用户提供的接线盒或连接器。 |
尺寸 | 总高度：37厘米（14.6英寸）。 总长度：55厘米（21.7英寸）。 螺旋桨：直径18厘米（7英寸） 安装：直径34毫米（1.34英寸）（标准1英寸管）。 |
重量 | 1.0公斤（2.2磅） |
运输重量 | 2.3公斤（5磅） |
型号05603C | 风传感器接口 信号输出：满刻度0-5.00 VDC 电源要求：8-24 VDC (5 mA @ 12 VDC) 工作温度：-50~60℃ |
型号05631C | 风线驱动器 信号输出：满刻度4-20毫安 电源要求：12-30 VDC (40 mA max.) 操作温度：-50~60℃ |
* | 标称值，根据ASTM标准程序确定。 |
