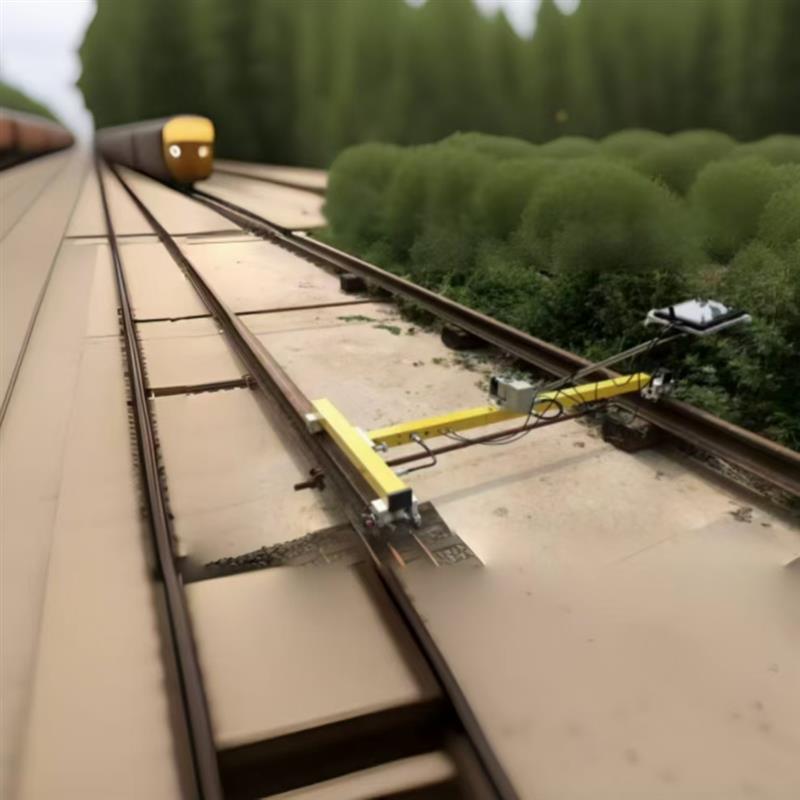

FTXJ-6T移动式站台限界测量仪
一、概述
移动式站台限界测量仪是铁道建筑（隧道、站台、信号机、风雨棚）限界测量仪器，该系统由摄像头、激光测距、光栅测角和轨距、水平测量模块组成。集成了采用激光无合作目标测距技术、光栅测角技术的二维坐标测量系统和传感信息融合技术等。
二、组成
巡检系统主要由测量主机部分和测量小车组成。主机部分功能包括： 工控电脑、测量小车、电机、绝缘滚轮、激光测量系统、摄像头等多种传感器组成。
三、主要技术指标
依据铁路技术管理规程，本仪器显示实测轨距，超高，限界横向尺寸和限界垂向尺寸。
1、使用条件
环境温度：-30℃～50℃;
相对湿度：≤80%RH;
海拔：≤2500m。
2、 测量技术指标
1）限界横向尺寸：
范围：（1300～2000）mm，精度：（-3.0～0）mm；
2）限界垂向尺寸：
范围：（0～1350）mm，精度（0～2.0）mm；
3）轨距测量范围：（1410～1470）mm，精度：±0.5mm；
4）超高测量范围：（-100～100）mm，精度：±1.0mm。
3、电气参数
仪器电源：充电电池供电，充电器电压交流100V～240V、50Hz/60Hz；
电源容量：≥10AH；
工作电压：12V；
工作电流：390mA；
工作时间：8小时以上；
激光波长：650nm。
4、机械参数
重量：小于20 Kg ；
尺寸（单位mm）：巡检系统 1620（长）×800（宽）×1300（高）。
