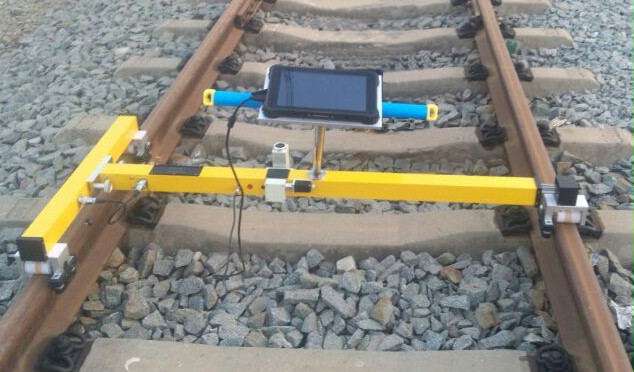

FTJX-3型接触网智能巡检设备
一、概述
FTJX-3接触网智能巡检设备，由自动寻线、激光测距、光栅测角和轨距、水平测量模块组成。集成了图像识别、激光测距技术、光栅测角技术的二维坐标测量系统和传感信息融合技术等。为铁路部门搭建接触网参数数字化管理平台、电气化铁路接触网架设及“状态修”提供完美的解决方案。
二、组成
移动式接触网几何参数测量仪主要由测量主机部分和测量小车组成。主机部分功能包括：工控电脑、测量小车、电机、绝缘滚轮、激光测量系统、摄像头等多种传感器组成。
三、技术参数
1、使用条件
环境温度：-30℃～50℃;
相对湿度：≤80%RH;
海拔：≤2500m。
2、测量技术指标
序号 | 名 称 | 测量范围 | 测量准确度 |
1 | 接触线高度 | 5100mm-6500mm | ± 4.0mm |
2 | 拉出值 | -600mm-600mm | ±6.0mm |
3 | 超高 | -185mm-185mm | ± 1.5mm |
4 | 轨距 | 1410mm-1470mm | ± 0.7mm |
5 | 支柱侧面限界 | 2400mm-6500mm | ±5.0mm |
6 | 线岔 | 0-1000mm | 士5mm |
7 | 锚段关节 | ±8mm | |
8 | 500mm高差 | —— | ±5mm |
9 | 支柱红线高度（支柱距离2400mm-6500mm） | —— | ±4.0mm |
10 | 承力索与接触线高差 | —— | ±5.0mm |
11 | 定位器坡度 | ±0.01 | |
12 | 里程测量 | —— | ±0.1% |
3、电气参数
电源电压：DC24V；
电源容量：≥10AH；
工作电压：12V；
工作电流：390mA；
工作时间：8小时以上；
激光波长：650nm。
4、机械参数
重量：不大于20Kg ；
尺寸（单位mm）：巡检系统 1620（长）×160（宽）×1300（高）
