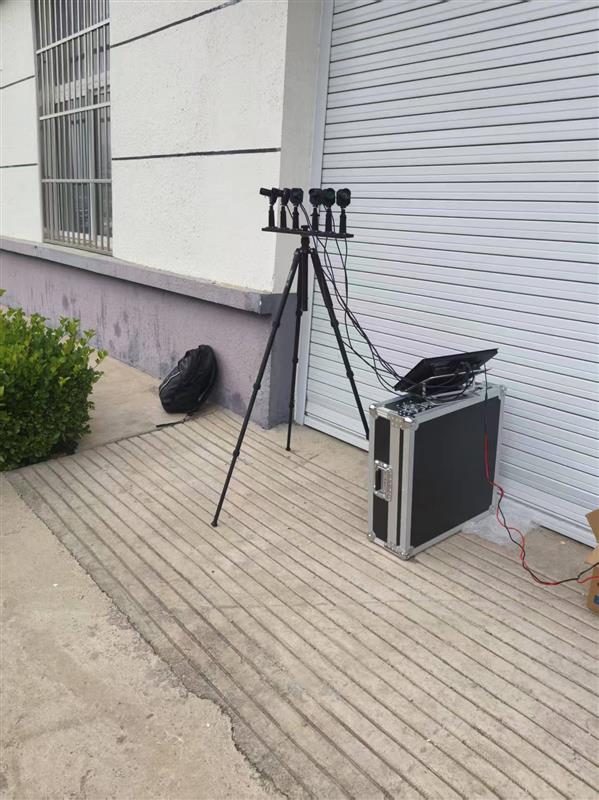

FTQN-D桥梁挠度检测仪
桥梁挠度检测仪用于各种桥梁静态、动态挠度、冲击系数、功率谱、区间频率的测量；各种大型结构低频震动及位移监测等，可以为桥梁施工、监理、验收、检测部门提供准确数据，有效指导其工作。
FTQN-D桥梁挠度检测仪采用远距离非接触光电转换法测量桥梁动静态挠度曲线，突破性的将光路解析及图象采集有机的集成起来，动态精度量程控制，灵活适应各种不同客户及现场需求。强大的处理软件可从动态曲线数值分析中得出荷载的冲击系数及结构内力分布状态，有助于判断桥梁的薄弱部位及结构的整体性，是一款不可多得实用型桥梁检测设备。
一、应用领域：
1. 桥梁施工控制监测；
2. 现有桥梁动静载实验；
3. 桥梁竣工验收、鉴定；
4. 军用浮桥、吊桥等特殊桥梁检测；
5. 大跨度结构的梁、柱的变形监测；
6. 大型结构低频震动监测；
7. 高层建筑的变形及位移监测；
8. 大坝、码头的变形及震动位移监测；
9. 大型墩台、钻井平台等震动变形检测；
10. 起重机械臂、吊杆荷载位移检测。
二、产品特点：
1. 解决了其他同类产品光路解析及图像采集分离式问题，二者完美有机集成，大大提高检测精度及系统稳定性；
2. 光电转换原理检测，不受现场环境及桥型限制，适应能力强；
3. 非接触、远距离、精度高，设计原理科学高效；
4. 动态精度及量程，适应各类桥型、现场及不同客户需要；
5. 高速专用高精工业面阵CCD，单次即可实现两维挠度测量；
6. 自动标定，避免人为误差，节约人力；
7. 测量数据实时显示，自动保存，高度智能化；
8. 无需配合靶标，就可完成所有测点的挠度位移测量。
三、产品执行标准
《公路桥梁荷载试验规程》（JJGT J21-01-2015)、
《混凝土结构试验方法标准》（GB/T52-2012)、
《铁路桥梁竖向挠度的评定与测量》（TB/T2898-1998)、
《铁路桥梁检定规范》（铁运[2004]120号）
四、技术参数：
1. 检测距离： 1m～500m；
2. 测量参数： 多点动态，多点静态；
3. 精度：≤±0.1mm(≤10m)、≤±2mm(≤100m)、≤±20mm(≤500m)；
4. 分辨率：（1/250000）FOV；
5. 采样频率：≥10Hz；
6. 实时输出：≥10Hz@6点；
7. 使用温度：-40 ℃～80 ℃；
8. 使用湿度：95%以下，不结露；
9. 防护等级：IP65。
10. 软件功能：现场实时显示，多点动、静态挠度、位移，冲击系数，振动频率，阻尼比，衰减系数、功率谱，区间频率等。
