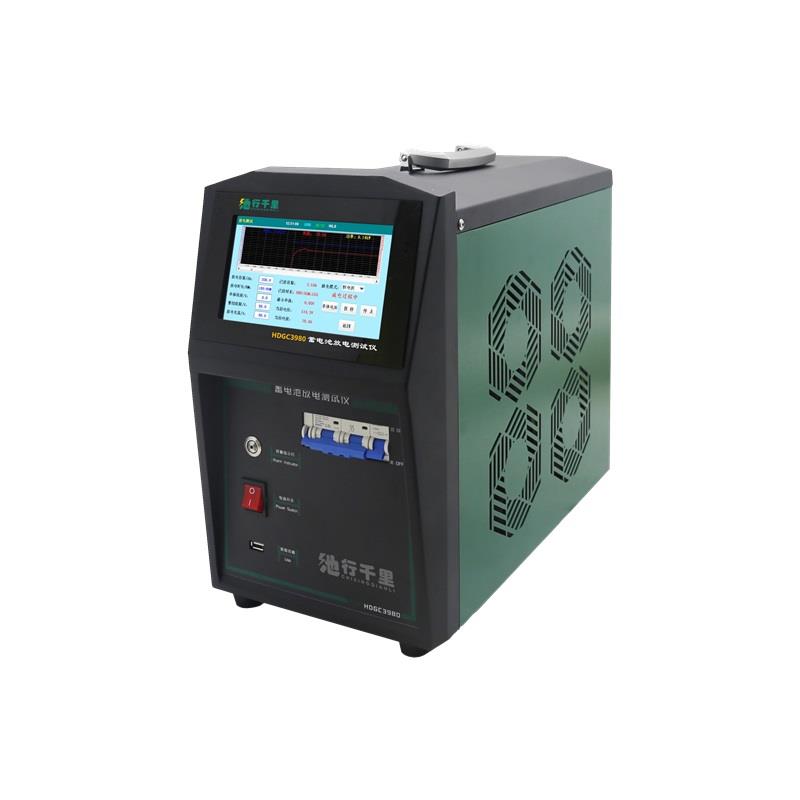

池行千里 HDGC3980 蓄电池放电测试仪

一、产品概括

HDGC3980蓄电池放电测试仪用于快速解决电池组核对性实验、容量测试、电池组日常维护。仪表可以实时监控过程中的蓄电池电压、电流、时间、容量等参数。适用于各种蓄电池的活化、蓄电池初充电时的、蓄电池的维护放电，同时也可检验蓄电池的储电性能及负载容量等。HDGC3980蓄电池放电测试仪具有操作简便、安全等优点，是通讯基站、变电站、轨道交通、水力发电站以及UPS机房等进行电池测试运维的理想选择。

二、产品特点

1、宽电压大电流设计：单台设备就能满足10-600V电压范围的电池组进行放电测试，一机多用。

2、选用7寸高清触摸屏：分辨率1024×800，高清显示，电阻式触摸板，抗干扰能力强，特别适用于电站、蓄电池机房及高频充电机产生的电磁干扰和瞬变脉冲干扰。

3、多项安全保护功能：过流保护、短路保护、温度过高、极性反接等保护功能。

4、具备多项告警功能：使用过程中出现异常问题，如电压过高、欠压、电流超出测量范围、风扇故障等能实时发出警告并停止放电，不损坏仪表和相关检测设备。

5、单体电压采集盒采用无线+RS485有线传输：兼容2V/6V/12V单体电压监测。每个单体电压采集盒可同时监测12个单体，相比传统每个模块只监测4个/6个单体电压的方法操作更加简便。

6、操作智能化设计：配备对接插孔，连接简单，测试全程自动记录、智能分析，无需人工干预。

7、具有并机使用功能：能多台并机使用，满足300A以上的电流需求。

8、具有快速核容分析功能：可通过3-5分钟的快速预估蓄电池的剩余容量。

9、采用高分子聚合物正温度系数电阻：功耗小，抗浪涌能力强，避免红热现象安全系数高，具有过流自保护功能。

10、参数预设功能：内置多种常用的模板，满足不同类型电池的参数设置，模板数据掉电可保存，上电即可直接开始测试，无需频繁设置参数，让测试操作更简单。

三、产品功能

1、内阻测试

通过交流注入法或直流脉冲法测量电池内阻，评估电池的健康状态。

2、容量测试

通过恒流或恒功率，测量电池的实际容量，支持多阶段模式

3、曲线记录

实时记录电压、电流、温度随时间的变化，生成放电曲线，分析电池性能衰减情况。

4、自定义阈值

可自定义终止条件，如电压下限（如2.5V/单体）、时间限制或容量阈值，防止过放损坏电池。

四、适用场景

1、数据中心&服务器机房(UPS系统)

核心需求：确保市电中断时，UPS电池组能支撑负载运行足够时间完成安全关机或等待发电机启动。

应用：定期对铅酸或锂电池组进行容量测试，验证其是否达到设计容量要求（通常要求>80%额定容量）。检测落后单体，预防因单节电池失效导致整组崩溃。

2、通信基站(宏站、微站、核心机房)

核心需求：保障停电时基站设备持续运行，维持网络连通性。

应用：对户外/室内备用的铅酸或锂电池组进行容量检测和内阻测试。尤其在偏远或电网不稳定地区，定期维护至关重要。

3、电力系统(变电站、发电厂)

核心需求：确保直流操作电源系统（为继电保护、断路器操作、应急照明供电）的蓄电池在故障时可靠动作。

应用：对高压直流屏的铅酸/锂电池组进行严格的年检或季检容量测试，是电力安全规程的强制性要求。
