- 类型：EL检测仪
- 测量对象：光伏组件
- 检测面积：4000mm*2000mm
- 像素：2416万像素
- 镜头：18mm广角红外镜头
- 分辨率：6000x4000
- 内存卡：32GB
- 精度：1.0mm/pixel
产品介绍：

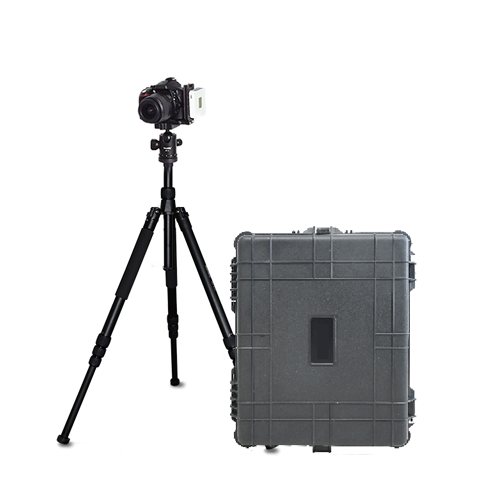

灵珀光伏el测试设备 便携式EL检测仪LP-EL02基于电致发光（EL）成像原理，能够高效无损地识别晶硅组件的内部微观缺陷，为光伏电站质量评估与运维管理提供可靠技术手段。具备成像性能，可清晰呈现电池片隐裂、断栅、破片、PID效应及焊接不良等常见故障，精准判断组件健康状况与性能水平。轻量化与一体化设计显著提升户外操作的便捷性，特别适合电站建设验收、定期巡检和故障排查等现场应用场景。配备智能分析系统，支持图像自动处理与缺陷识别，可快速生成专业诊断报告，大幅提升检测效率。
产品优势：
1.2400万级高清红外相机、EL画质更清晰
2.全时自动对焦模块成像精度更高
3.无线控制设备检测，快速成像
4.程控恒流电源现场检测实现24小时不间断测试
5.平板电脑无线检测图传查看无需相机查看检测图像
6.储能电源现场检测无需任何准备即可测试
7.2米碳纤维三脚架支架上组件多角度测试更便捷
8.整机无线远程操作测试，一人即可完成整个项目
9.三防拉杆箱携带运输轻便安全
产品应用场景：

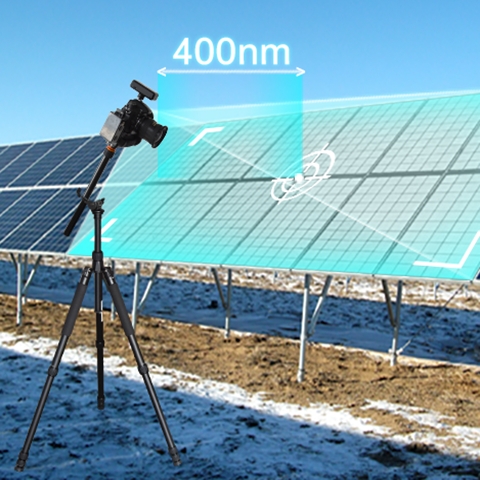

在光伏电站建设与验收阶段灵珀光伏el测试设备 便携式EL检测仪LP-EL02可用于对进场组件及安装完成后的组串进行全面质量评估。能够有效检测因运输、安装操作不当导致的隐裂、电池片微破损等问题，也可识别制造工艺中存在的断栅、焊接不良等缺陷，确保组件初始性能符合设计要求。
在电站运行维护期间，LP-EL02是实现预防性维护和精细化管理的重要工具。及时发现因恶劣环境、热应力或材料老化引发的性能衰减与缺陷扩展，精准定位异常组件。特别适用于对发电效率明显下降的组串进行故障诊断，有效判别是否因隐裂、PID效应或内部连接失效导致发电损失，从而制定有针对性的维护策略，避免电量损失扩大。
此外，LP-EL02还可用于各类复杂应用场景的现场检测，包括分布式屋顶电站、山地电站以及农光互补等项目。其便携设计与高效作业能力支持在夜间或无可见光条件下快速完成检测任务，显著提升巡检覆盖范围与诊断效率。
| ||
产品型号 | LP-EL02 | |
相机模块 | 像素 | 2416万像素 |
分辨率 | 6000x4000 | |
芯片 | 23.5x15.6mm、CMOS传感器 | |
红外芯片 | 锗芯片 99.8%红外折射率 | |
精度 | 1.0mm/pixel | |
检测速度 | 1～30s可调 | |
弱电流测试 | 可在5A弱电流呈现清晰隐裂成像 | |
光屏蔽 | 灯光、月光、星光、室内轻微太阳光、100辐照度以下太阳光对测试无影响 | |
检测面积 | 4000mm*2000mm | |
镜头 | 18mm广角红外镜头 | |
对焦模式 | 全时自动对焦 | |
电池 | 980mah | |
内存卡 | 32GB | |
数据线 | 10cm | |
电源模块 | 容量 | 10AH |
电芯 | 高性能离锂电池 | |
输出电流 | 8A | |
电流精度 | 0.1A | |
输出电压 | 70V | |
电压精度 | 0.1V | |
负载功率 | 100W～600W；上限不高于700W | |
检测数量 | 300～500块光伏板 | |
控制面板 | LED数显程控面板 | |
功能设置 | 无线遥控上电断电 | |
节电模式 | 上电10s后自动断电 | |
稳态模块 | 恒定电源输出电流电压不受电量大小变化 | |
电路保护 | 短路保护、断路保护、电流倒灌保护、过热保护、静电保护、电流电压自适应匹配光伏板 | |
上电线 | 10cm交流三孔输入线 | |
直流线 | 5m直流输出线 | |
电脑 | 平板电脑 | 华为平板 32G |
Wi-Fi | 2.4G | 内置2.4GWi-Fi无线控制模块 |
软件 | 检测APP | 无线控制相机检测拍照，图传成像，动态视频取景定位，历史图片查看，图像保存等 |
PC | 电脑软件 | 检测自动检测，缺陷分类识别保存，文件夹日期管路，统计，增益，截图，相机参数调节，专业管理台式机软件 |
支架系统 | 检测支架 | 1.5米铝合金支架 |
检测云台 | 支架一体式安装，360度旋转 | |
使用环境 | 沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，农光互补，鱼光互补，风光互补，等各种环境 | |
质保售后 | 1年质保、24H响应、72H故障解决方案、备品备件协调 |
| ||||
序号 | 名称 | 规格 | 数量 | 单位 |
1 | EL相机 | 2400万红外相机，全自动对焦 | 1 | 台 |
2 | EL红外镜头 | 18mm广角红外镜头；精度0.8mm | 1 | 台 |
3 | 平板电脑 | 华为荣耀 32G | 1 | 台 |
4 | Wi-Fi传输模块 | 内置2.4G Wi-Fi模块 | 1 | 套 |
5 | 数据线/充电器 | 标准 | 1 | 套 |
6 | 相机电池 | 标准 | 2 | 套 |
7 | 检测支架 | 2m碳纤维三脚架 | 1 | 套 |
8 | 检测云台 | 720云台 | 1 | 台 |
9 | EL-DC移动电源 | 10AH储能，70V，700W，恒流恒压输出，遥控器无线控制，续航300～500块组件，10S自动断电 | 1 | 台 |
10 | 上电线 | 5米 | 1 | 根 |
11 | 设备拉杆箱 | 专用三防仪器拉杆箱； | 1 | 套 |
12 | EL-APP检测软件 | 无线操作相机检测，即时取景，图传查看，图片保存，历史图片查看 | 1 | 套 |
13 | windows软件 | 检测自动检测，缺陷分类识别保存，文件夹日期管路，统计，增益，截图，相机参数调节，专业管理台式机软件 | 1 | 套 |
* | (额外可选1) | 1500V组串电源(基础款 可一次性36块组件) | ||
* | (额外可选2) | 2.5米防红外暗室(红外线屏蔽5~7级抗风 白天户外组件检测) | ||
* | 适用场景 | 光伏电站安装前测试；支架上组件测试 | ||
* | 其他 | 标准应用设备，市场主流产品。 |
