- 类型：EL检测仪
- 测量对象：光伏组件
- 像素：2476万像素（高感）
- 分辨率：6000x4000
- 精度：0.8mm/pixel
- 检测速度：0.1～30s可调
- 检测面积：4000mm*3000mm
- 镜头：18mm广角红外镜头
产品介绍：

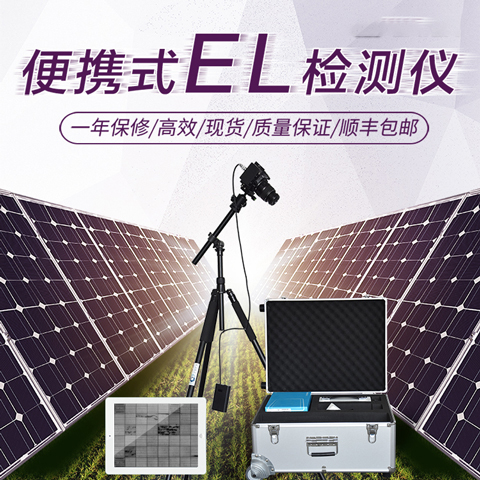

灵珀光伏便携式EL检测仪 光伏隐裂缺陷检测LP-EL03具备的成像性能，能够清晰呈现电池片隐裂、断栅、工艺缺陷及PID衰减等微观异常，为组件质量状态评估提供可靠依据。采用一体化便携设计，配备智能图像处理系统，支持实时成像与缺陷自动识别，显著提升现场检测效率。广泛应用于光伏电站建设验收、运行维护、故障排查及资产交易评估等场景，特别适用于分布式电站和复杂地形条件下的检测需求。该设备可作为光伏电站精益化运维管理的重要工具，为组件寿命评估、发电效能优化及安全风险防控提供核心技术支撑。
产品优势：
1.2400万级高感红外相机、图像解析更清晰
2.全时暗光自动对焦模块在夜晚测试具备更好的对焦性能
3.软件控制相机与电源的同步测试无需多步操作上电与拍照
4.程控恒流电源现场检测实现24小时不间断测试
5.平板电脑可无线控制整套设备操作并查看检测结果
6.专业级EL检测APP软件实现报告一体化生产模式
7.储能电源现场检测无需任何准备即可测试

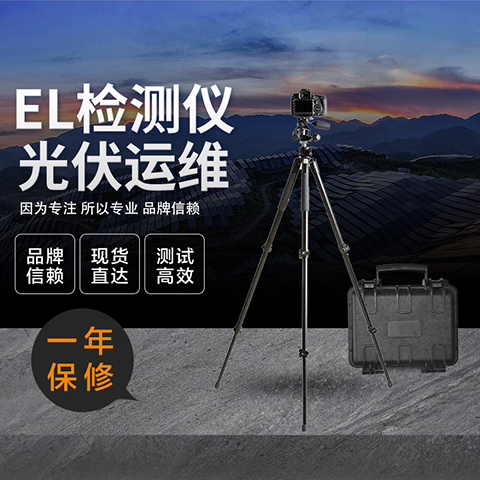

8.三米碳纤维三脚架安装后组件多角度测试更便捷
9.整机无线远程操作测试，一人即可完成整个项目
10.三防拉杆箱携带运输轻便安全
产品应用场景：
灵珀光伏EL检测仪 光伏隐裂缺陷检测LP-EL03是专为光伏组件内部缺陷诊断开发的高精度检测设备，基于电致发光成像原理，能够无损、精准地识别组件内部微观缺陷，为光伏电站全生命周期质量管控提供关键技术支撑。设备适用于组件到货验收、安装质量检查及运维全周期缺陷诊断。在电站建设阶段，可快速识别运输损伤或安装应力导致的微裂纹、断栅等问题；日常运维中，能精准检测PID衰减、焊接缺陷等隐性故障，快速判别热斑成因、PID效应及焊接失效等异常，显著提升排查效率；特别适用于分布式屋顶项目及地形复杂的大型地面电站，帮助运维团队快速定位低效组件。其高精度成像能力还可用于组件回收评估，为光伏资产全生命周期管理提供可靠依据。
| ||
产品型号 | LP-EL03 | |
相机模块 | 像素 | 2476万像素（高感） |
分辨率 | 6000x4000 | |
芯片 | 23.5x15.6mm、CMOS传感器 | |
红外芯片 | 锗芯片 99.9%红外折射率 | |
精度 | 0.8mm/pixel | |
检测速度 | 0.1～30s可调 | |
弱电流测试 | 可在3A弱电流呈现清晰隐裂成像 | |
光屏蔽 | 灯光、月光、星光、室内轻微太阳光、300辐照度以下太阳光对测试无影响 | |
检测面积 | 4000mm*3000mm | |
同步成像 | 1～2块组件 | |
镜头 | 18mm广角红外镜头 | |
对焦模式 | 全时暗光自动对焦 | |
电池 | 980mah | |
内存卡 | 32GB | |
数据线 | 10cm | |
电源模块 | 容量 | 20AH |
电芯 | 高性能离锂电池 | |
输出电流 | 8A | |
电流精度 | 0.1A | |
输出电压 | 70V | |
电压精度 | 0.1V | |
负载功率 | 100W～600W；上限不高于700W | |
检测数量 | 800～1000块光伏板 | |
控制面板 | LED数显程控面板 | |
功能设置 | 延迟断电功能 | |
程控模块 |
| |
稳态模块 | 恒定电源输出电流电压不受电量大小变化 | |
电路保护 | 短路保护、断路保护、电流倒灌保护、过热保护、静电保护、电流电压自适应匹配光伏板 | |
上电线 | 10cm交流三孔输入线 | |
直流线 | 5m直流输出线 | |
电脑 | 平板电脑 | 32G 、10.5英寸 |
Wi-Fi | 2.4G | 内置2.4GWi-Fi无线控制模块 |
4G | 高性能Wi-Fi控制器、150控制范围 | |
软件 | 检测控制 | 无线控制：相机检测 无线控制：EL电源测试 |
登陆设置 | 账号+密码+码 | |
相机控制 | 可调节相机曝光时间、ISO、光圈等 | |
电源控制 | 可控制电源长时通电、可控制电源延迟通断电并同步拍照检测 | |
条码匹配 | 摄像头、手动录入 | |
水印 | 日期防伪水印 | |
缺陷标记 | 可在检测图标记对应缺陷位置 | |
缺陷分类 | 可将所检测图片按照5个缺陷分类保存并管理 | |
项目管理 | 可对检测图像导出生成检测报告 | |
PC | 电脑软件 | 检测自动检测，缺陷分类识别保存，文件夹日期管路，统计，增益，截图，相机参数调节，专业管理台式机软件 |
支架系统 | 检测支架 | 2.5m碳纤维三脚架 |
检测云台 | 720云台 | |
使用环境 | 沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，农光互补，鱼光互补，风光互补，等各种环境 | |
质保售后 | 1年质保、24H响应、72H故障解决方案、备品备件协调 |
配置清单 | ||||
序号 | 名称 | 规格 | 数量 | 单位 |
1 | EL相机 | 2400万红外相机，全时暗光自动对焦，高感红外 | 1 | 台 |
2 | EL红外镜头 | 18mm广角红外镜头；精度0.8mm | 1 | 台 |
3 | 平板电脑 | 32G平板电脑 | 1 | 台 |
4 | Wi-Fi传输模块 | 内置2.4G Wi-Fi模块 | 1 | 套 |
5 | Wi-Fi控制模块 | 4G Wi-Fi软件控制模块；150米无线控制 | 1 | 套 |
6 | 数据线/充电器 | 标准 | 1 | 套 |
7 | 相机电池 | 标准 | 2 | 套 |
8 | 检测支架 | 2.5m碳纤维三脚架 | 1 | 套 |
9 | 检测云台 | 720云台 | 1 | 台 |
10 | EL-DC智能移动电源 | 20AH储能，70V，700W，恒流恒压输出，程控，续航800～1000块组件，遥控器无线开关控制，0~10s自动断电 | 1 | 台 |
11 | 上电线 | 5米 | 1 | 根 |
12 | 设备拉杆箱 | 专用三防仪器拉杆箱； | 1 | 套 |
13 | APP管理软件 | 物联网无线检测，相机参数调节; 原图查看，无线检测，无线图传，图片保存 | 1 | 套 |
14 | windows软件 | 检测自动检测，缺陷分类识别保存，文件夹日期管路，统计，增益，截图，相机参数调节，专业管理台式机软件 | 1 | 套 |
* | (额外可选1) | 1500V组串电源(基础款 可一次性36块组件) | ||
* | (额外可选2) | 2.5米防红外暗室(红外线屏蔽5~7级抗风 白天户外组件检测) | ||
* | 适用场景 | 光伏电站安装前测试；支架上组件测试 |
