- 类型：便携式IV测试仪
- 测量对象：光伏组件
- 电压测量范围：10V~1500V
- 电压测量精度：0.1V
- 电流测量范围：0.01A~20A
- 环境温度测量范围：-30°C~100°C
- 辐照度测量范围：0~1800W/m2
- 电池续航：8小时
- 重量：5.8kg
产品简介：

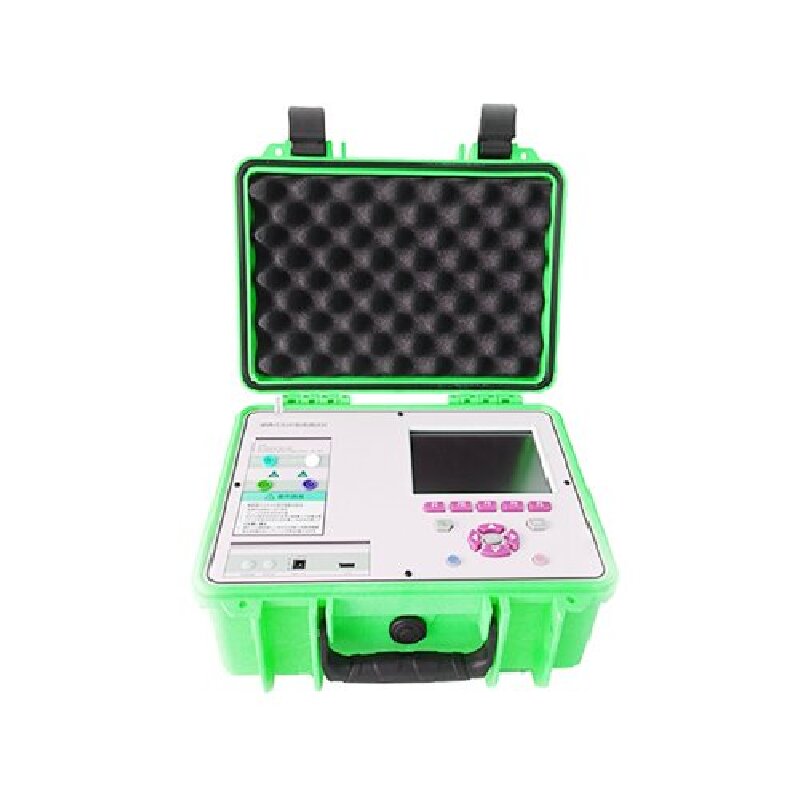

灵珀光伏便携式iv曲线检测设备LP-IV5是一款专业用于太阳能电池及组件性能测试的高精度仪器，采用的电子负载技术，可快速、准确地测量I-V特性曲线及关键参数。其轻巧便携的设计，适用于实验室、生产线及户外现场检测，满足多样化测试需求。配备高分辨率触摸屏，其操作流程简明，便于快速开展检测，为组件质量分级、电站能效优化提供参考，支持光伏系统从生产到运维的效率管理工作。
产品优势：
1.0～1500V高精度曲线测试
2.STC标称参数转化测试
3.可连续性测试
4.支持光伏电池片户外验证
5.符合国标行业标准
6.组件条码扫描功能
7.发电量辐照监测PR值
8.长达8H持续续航
产品应用场景：
灵珀光伏便携式iv线检测设备LP-IV5在光伏产业全生命周期中具有广泛的应用场景，为各环节的质量管控与效能评估提供有力支持。在组件生产制造阶段，该设备可用于出厂前的性能抽检，通过模拟不同光照和负载条件，生成组件的 IV 曲线，帮助生产企业判断产品是否符合设计标准。对于批量生产的组件，借助其检测结果能及时发现工艺偏差导致的性能波动，例如电流电压匹配度异常等问题。
电站建设初期，组件进场验收时，可通过该设备对到货组件进行抽样检测，对比其实际性能与标称参数的差异，确保进场组件质量符合项目要求，避免因组件性能不达标影响电站整体发电效率。日常运维中，运维人员可携带设备对电站内组件进行周期性检测，通过分析 IV 曲线的变化趋势，判断组件是否存在衰减、老化或局部故障等问题。
规格参数 | ||
产品型号 | LP-IV5 | |
电压 | 测量范围 | 10V~1500V |
测量精度 | 0.1V | |
测试准确度 | ±0.5%±0.2V | |
电流 | 测量范围 | 0.01A~20A |
测量精度 | 0.001A | |
测试准确度 | ±0.5%±0.02A | |
功率测试 | 重复性精度 | ±0.5%±3W |
功率测试范围 | 50W~30KW | |
转换到STC下功率精准度 | 优于+5% | |
温度 | 环境温度测量范围 | -30°C~100°C |
电池温度测量范围 | -30°C~100°C | |
温度测试精准度 | ±1°C | |
辐照度 | 辐照度测量范围 | 0~1800W/m2 |
辐照度测量精度 | 优于±3% | |
软件 | 测试周期 | 20s |
数据点 | 2048点 | |
数据存储 | >2000数值 | |
连续性测试 | 20s | |
条码录入 | 无线扫码/手动录入 | |
中英文界面 | 通用 | |
光伏组件型号数据库 | 通用 | |
联机拓展 | 可多台IV联机测试比对 | 通用 |
硬件参数 | ||
类目 | 名称 | 参数 |
主机参数 | 无线传输距离 | 50米 |
扩容存储 | SD卡 | |
显示屏 | 640x480，6.5英寸LED | |
供电方式 | 内置锂电池/电源适配器 | |
电池参数 | 14.8V/4400mAH | |
电池续航 | 8小时 | |
尺寸 | 390x300x200mm | |
重量 | 5.8kg | |
工作温度 | -10°C~50°C | |
存储温度 | -20°C~60°C | |
湿度 | 5~95%RH | |
辐照计参数 | 接口 | RS232串口，蓝牙 |
重量 | 450g | |
电源 | 4节AAA电池 | |
温度传感器 | 标准 | 温度检测 |
配置清单 | ||||
序号 | 名称 | 规格 | 数量 | 单位 |
1 | 主机 | 仪器测试主机 | 1 | 台 |
2 | 辐照计 | 标准 | 1 | 台 |
3 | 辐照计支架 | 标准 | 1 | 台 |
4 | 温度探头套件 | 温度传感器 | 1 | 套 |
5 | 电源适配器 | 标准 | 1 | 个 |
6 | 测试套装 | 香蕉头测试线+鳄鱼钳 | 4 | 根 |
7 | MC4一转二适配器 | 标准 | 1 | 个 |
8 | 条码器 | 无线 | 1 | 台 |
9 | 售后资料 | 质保卡，合格证等 | 1 | 套 |
10 | 用户手册 | 标准 | 1 | 台 |
