美国Megger 大电流电源单元测试仪

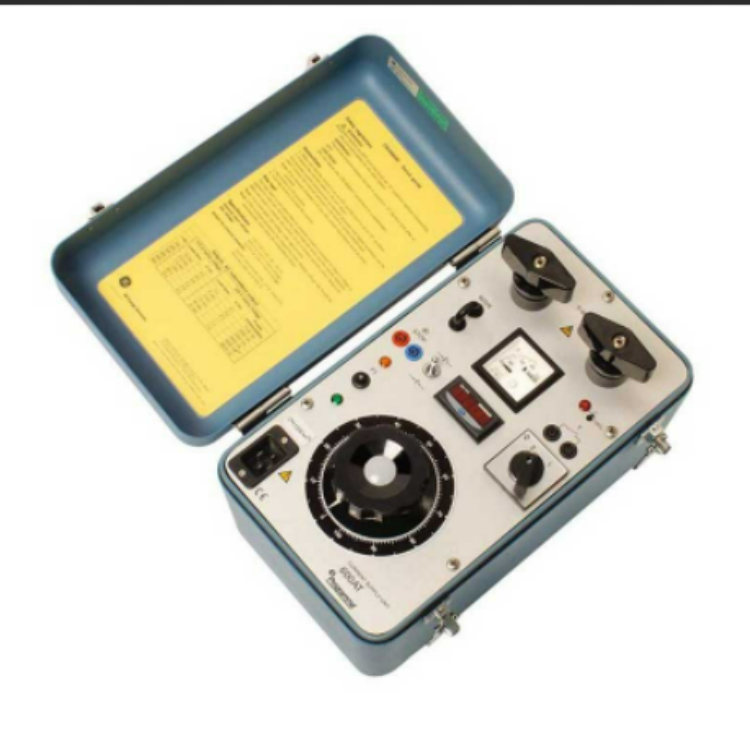

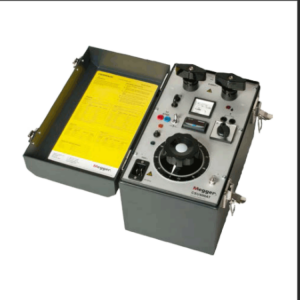

美国Megger CSU600ATM大电流电源单元测试仪

是对保护继电器进行初级测试。主要测试显示保护系统的所有部分是否在操作条件下的指定时间限制内一起正常工作。

描述

这些大电流供电装置有两个主要应用领域。首先是对保护继电器进行初级测试。一次测试表明，在运行条件下，保护系统的所有部件是否在规定的时间限制内正常工作

第二个应用领域涉及对低压断路器和过流装置进行电流测试。

CSU600ATM是一种紧凑型仪器，与定时器TM200TM和外部安培计一起，可满足精度、易操作性和性能的严格要求。该电流供应装置适用于a）电流互感器的性能和匝数比测试、b）保护继电器的一次测试、低压和高压断路器的电流测试以及d）需要可变电流的调试测试

CSU600ATTM提供了更全面的解决方案。它有一个内置计时器和一个模拟电流表，可以快速方便地提供粗略的电流设置。因此，连接时间已减少到限度

CSU600A和CSU600AT电流供应装置具有极好的重量/性能比

大电流电源单元测试仪

应用程序示例

重要的

使用仪器前，请阅读用户手册。

继电保护设备和低压断路器的一次试验

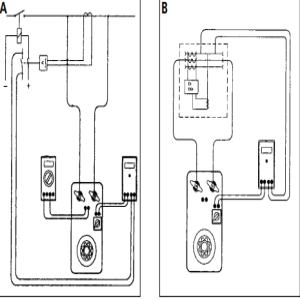

将CSU600A的电流输出连接到电流互感器（图A）或断路器端子（图B）。

2、将定时器TM200s启动输入连接至输出，将停止输入连接至保护继电器设备的辅助触点。

3、设置电流。

4、执行测试。

5、从TM200读取时间环境 ：该仪器适用于高压变电站和工业环境。

大电流电源单元测试仪

MEGGER （PROGRAMMA） CSU 600A 的优势

电流互感器的性能和匝数比测试

保护继电器的初级测试

低压和高压断路器上的电流测试

需要可变电流的调试测试

紧凑而坚固

快速且易于使用

应用范围广

出色的重量/性能比

大电流电源单元测试仪

温度：正在运行0至+50摄氏度（32华氏度+122华氏度）

湿度：5%-95%相对湿度，非冷凝

电源电压:115or230VAC，50/60Hz

功耗:115or230VAC，50/60Hz 115V，667 VA续流（3738 VA）230 851 VA续流6440 VA

保护:热断路器和微型断路器

尺寸:仪器: 356×203x241mm（14.0x8.0x9.5）

        带附件和手提箱:610x290x360mm（24.0×11.4×14.2”）

重量 :21.9 kg（48 bs）

当前电缆: 2x5m（16ft），50mm2
