- 企业类型:制造商
- 新旧程度:全新
- 原产地:厦门
- 控制电源:AC110~240V20W
- 控制信号:模拟、数字、通讯
- 负载性质:阻性负载、感性负载
厦门宇电YDG50系列通用型功率控制器
一、产品概述
YDG50系列通用型功率控制器是一款多功能型产品,相比于YDG20系列经济型功率控制器,控制方式更多,用户接口更加齐全方便,可广泛应用于各领域的阻性负载、变压器一次侧的控制。
二、功能特点
1、全数字化控制,高精度、高稳定性;
2、具有有效值和平均值控制;
3、具备多种控制方式供选择;
4、支持功率分配选件,有效减小对电网的冲击,提高供电安全性;
5、LED键盘显示,操作方便,支持键盘显示外引 ;
6、釆用窄体设计,结构紧凑,安装方便;
7、标准配置:RS485通讯接口,支持Modbus通讯。
三、选型及规格
1、型号及代码构成

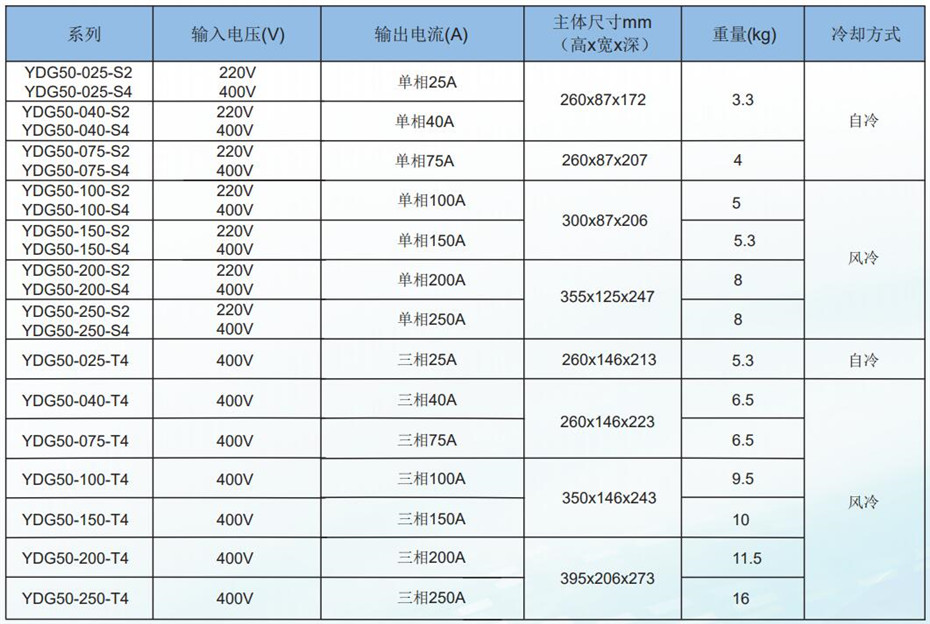

2、规格
四、功能特点
1、输入:
主回路电源 单相/三相AC230V、400V, 50/60HZ
控制电源 AC110~240V, 20W
风机电源 AC220V, 50/60HZ
2、输出:
额定电压 主回路电源电压的0~98% (移相控制)
额定电流 见型号定义
运行模式 移相触发、调功定周期、调功变周期
控制方式 α、U、I、U2、 I2、 P
控制信号 模拟、数字、通讯
负载性质 阻性负载、感性负载
3、性能指标:
控制精度 1%
稳定度 ≤0.2%
4、接口描述:
模拟输入 2 路(AI1:DC4~20mA; AI2:DC 0~5V/0~10V )
模拟输出 2路(DC 4~20mA/0~20mA )
开关输入 3路常开
开关输出 1路常开
通讯 标准配置:RS485通讯接口,支持Modbus通讯;选件:Profibus-DP通讯

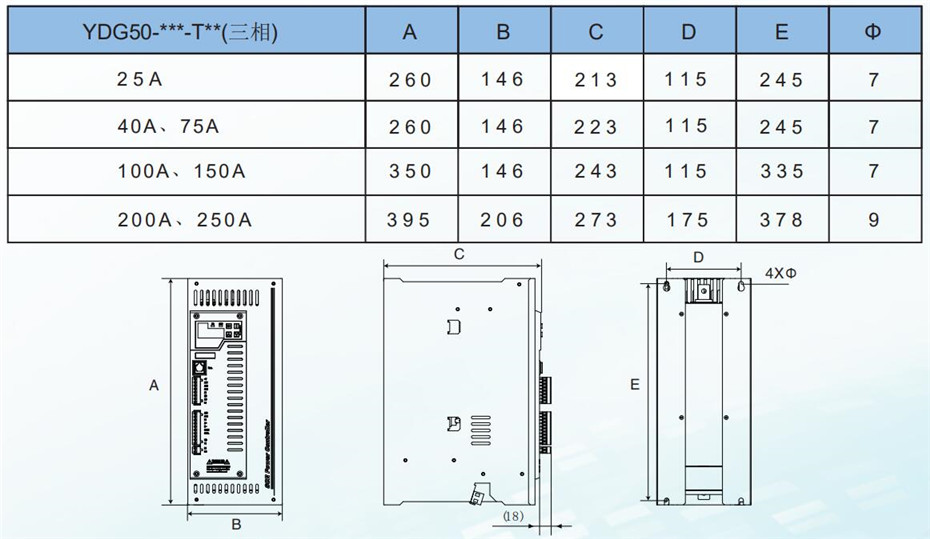

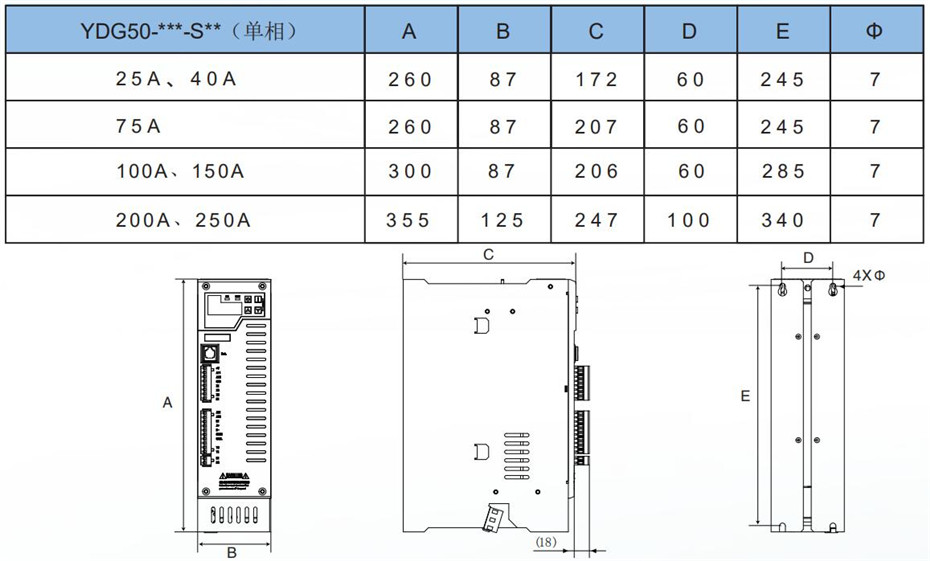

五、外形尺寸(mm)
