对称型双通AAO模板

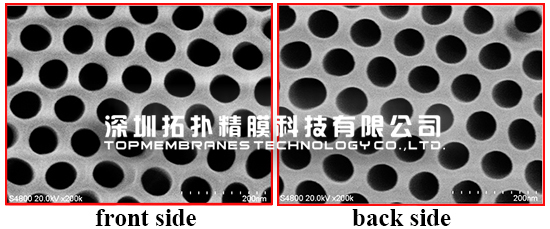

图1. 一个典型的对称型双通AAO模板正反面孔的SEM图对称型双通AAO（Anodic Aluminum Oxide）纳米模板，我们的双通AAO是两面有序的模板，膜的正反面的孔排列均为短程高度有序，如图1所示。所有孔均为通孔结构，两面孔形状均为近似正圆形状，排列短程有序。排列方式为六角密排，孔径均一，孔径几十到几百纳米可调，内部孔道笔直平行不交叉，如图2所示。当双通AAO厚度小于1μm时称之为超薄AAO模板（可以参考公司网站:拓扑精膜），需要额外的支撑体，而当膜厚几十微米时，所以它可以独立自支撑，并有一定的强度和弹性，可以用镊子直接夹起。AAO模板材质是Al2O3，因而它可以耐高温。除了作为滤膜使用之外，还可以作为模板制备一维纳米材料。

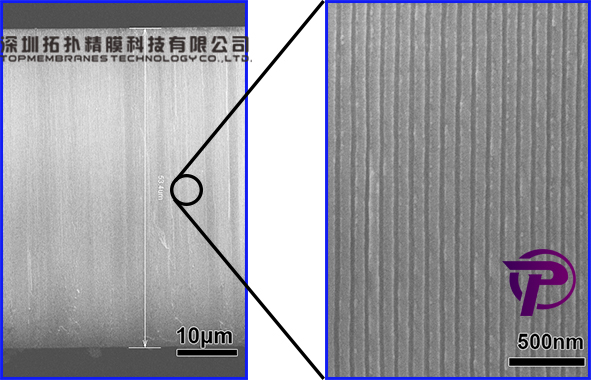

图2. 一个典型的对称型双通AAO模板截面SEM图

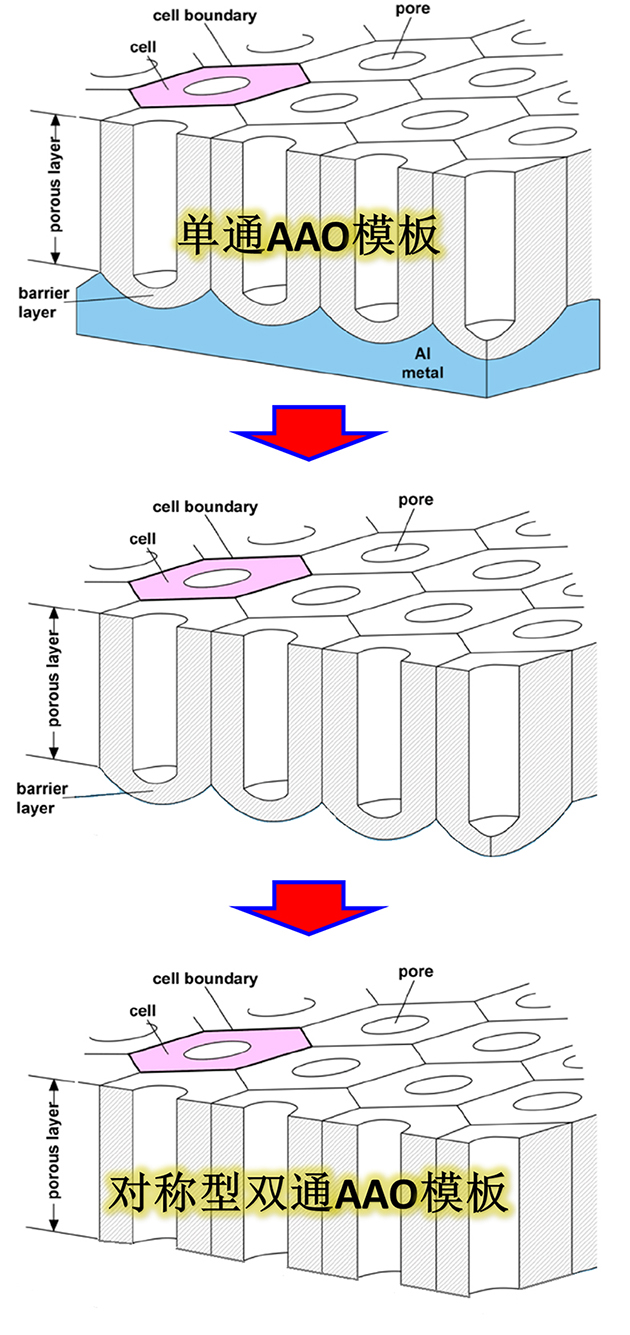

图3. 对称型双通AAO模板的结构示意图

图4. 一个典型的产品的实物图（直径25mm）

图5. 产品的放置示意图

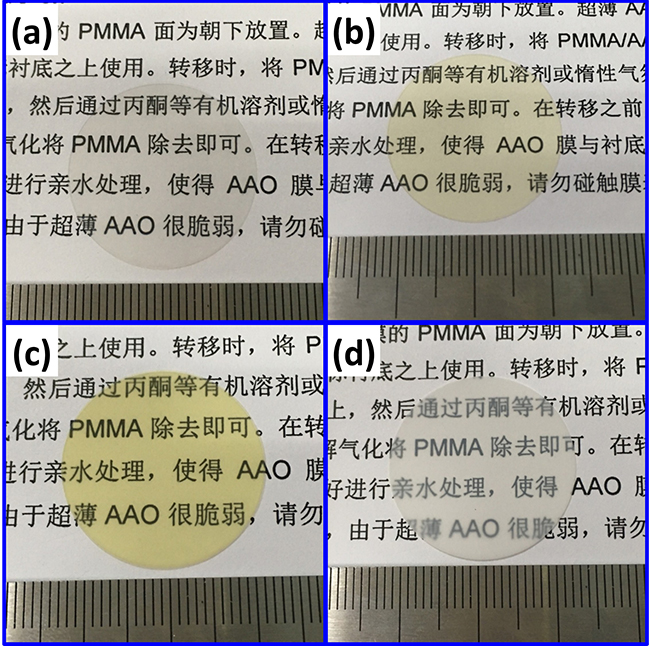

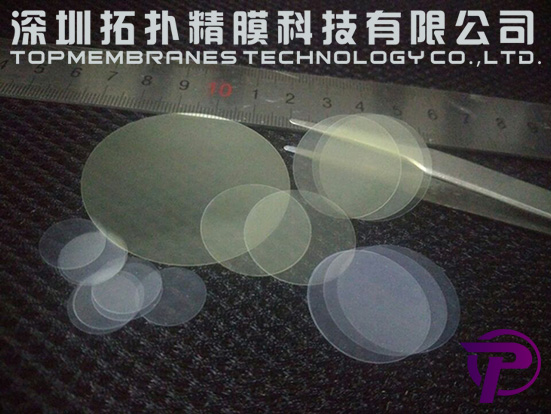

图6. 不同尺寸的AAO模板 插图。产品近距离透明性。孔中心间距分别为(a)65nm, (b)100nm, (c)125nm, (d)450nm.     对称型双通AAO模板有正反面，有时正面孔径与反面孔径略不同。产品包装盒贴有公司logo的为盒盖，包装时，膜反面向上。由于膜比较薄和脆，所以用镊子夹取时要轻拿轻放，采用扁口镊子。     温馨提示：包装盒内，AAO膜之间放置了圆形隔纸片，纸片直径28mm，请不要与AAO膜混淆。     对称型双通AAO模板可以采用5wt%的磷酸进行慢速去除，或采用NaOH进行快速去除。前者腐蚀速度可控，后者为不可控制。模板 可以采用SEM或AFM对膜进行表征。由于双通AAO模板本身不导电，所以在SEM测试时请进行喷金或喷碳处理。截面观察时，可以将膜轻轻折断形成新鲜断面，对断面进行表征。     AAO膜是亲水性的，能与大多数溶剂和水溶液相容。因生产过程中不另加单体、高分子物质、表面活性剂或润湿剂避免了样品污染。除了作为无机过滤膜在过滤方面使用之外，还可以作为纳米模板，使用诸如电化学沉积等方法制备一维纳米材料。     关于碎屑：由于双通AAO模板是采用激光切割，切割边缘由于激光轰击会产生氧化铝的碎屑，有时有些碎屑会沾到膜表面，这些碎屑与AAO粘合力很弱，只要放在去离子水里，用小功率超声清洗机清洗几分钟即可除掉。因此在使用双通AAO之前，能用去离子水超声清洗一下，用小功率的清洗机清洗几分钟即可，特别是直径13mm的膜，这样可以去除膜表面可能粘附的切割碎屑。     温馨提示：AAO模板为自下而上的方法制备，属于自组织结构，因此它的孔径都有一定的分布范围，而不是单一值，特别是孔间距450nm的模板不均匀性略大一些。孔的排列为短程有序（微米级），每个有序区域可称为一个“筹”，在筹边界处孔的形状可能大都不是正圆形。超薄膜的孔径分布比双通厚膜以及单通膜宽一些。如果您对多孔膜的孔径均匀程度要求非常高，对孔的圆形程度要求非常高，那么AAO并不是好的选择。 如果需要更详细全面的产品介绍，请您访问我们公司网站（公司网址： https://www.topmembranes.com/）中的产品介绍。 注意：包装盒内，AAO膜之间放置了圆形隔纸片，纸片直径约28mm，颜色为白色，请不要与AAO膜混淆。 具体产品规格请联系我们。 Technical Data:

 注：孔径(pore diameter)指的是孔的直径，孔间距(interpore distance)指的是孔中心间距。

  对称型双通AAO模板的应用举例1. 一维金属纳米材料的制备      双通AAO滤膜应用于一维纳米材料制备时就是纳米模板，利用的是其高长径比的平行孔道。利用AAO纳米模板制备金属纳米线的常用的方法就是直流电化学沉积，其基本流程如下图所示。

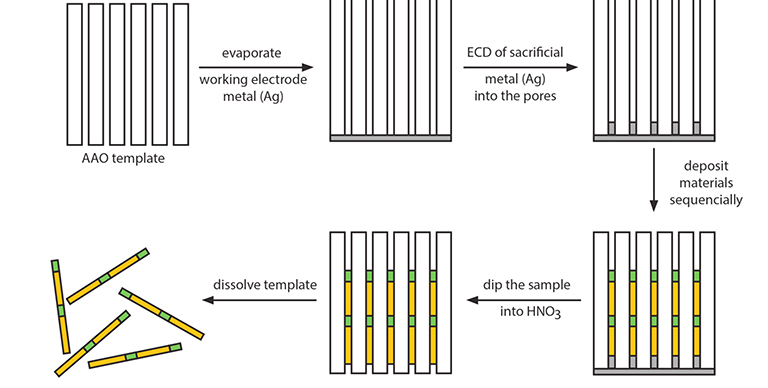

图7. 以AAO为模板采用直流电化学沉积法制备纳米线的流程图        首先在AAO模板的一面沉积Ag电极层，然后在沉积一层牺牲层（Ag或Ni），采用直流电沉积，可以在AAO纳米孔道内制备所需要材料和结构的纳米线。电沉积后，用硝酸溶去电极层和牺牲层，然后用碱液（如KOH）或酸液（如磷酸）将AAO模板溶解，即可得到制备的纳米线。这种方法制备的纳米线直径与AAO孔道内径一直，纳米线的长度与电量成正比，可以有效地控制纳米线的结构。采用这种方法，人们已经成功制备了Au, Ag, Pt, Ni, Pb, Cu, Zn, Co, Sb等纳米线。

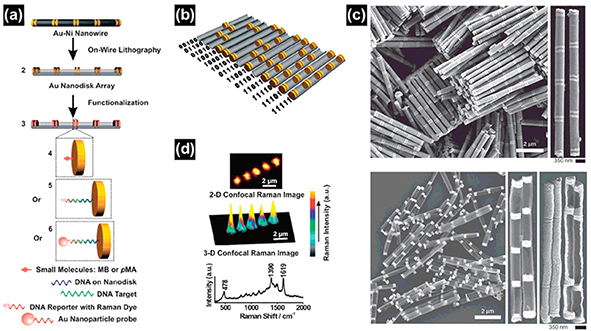

 图8. 编码纳米盘制备方法。（a）制备和功能化。（b)由5对纳米盘组成的十三种二进制编码。（c)Au/Ni多段纳米棒SEM图。（d）对11111编码纳米盘进行的（上图）二维和（下图）三维扫描拉曼光谱图。        除了制备单一组分的金属纳米线之外，以AAO为模板的直流电化学沉积通过更换电解液就可以方便地制备多段金属纳米线（Multisegmented metallic nanowires）。基于这种技术，美国西北大学的Chad A Mirkin研究组制备了一种由多组金纳米盘对组成的纳米线，并采用拉曼分子吸附功能化。这种方式可以对每一对纳米盘阵列进行编码。另外，采用这种结构，他们还成功地获得了浓度仅为100fM的DNA分子探测。参考文献：Chem.Eur.J. 2002, 8, 4355. Science 2001, 294, 137.Chem. Mater. 2003, 15, 776.Chem.Phys. Lett. 2004, 388, 406.Adv. Mater. 2000, 12, 582.Appl. Phys. Lett. 2005, 86, 152510.Nano Lett. 2005, 5, 1247.J.Magn. Magn. Mater. 2005, 290?291, 1210.Jpn. J. Appl.Phys. 2005, 44, L469.Mater. Lett. 2006, 60, 2069.Adv.Mater. 2002, 14, 1227Nano Lett. 2007, 7, 3849.Nat. Protoc. 2009, 4, 838.2. 负折射率材料

图9. 可见光波段具有负折射率的体材料。（A）（左）光从空气入射到银纳米线超材料显示出负折射率现象的示意图。（右）AAO双通膜孔内填充了银纳米线的示意图及其SEM照片。纳米线直径约为60nm，线间距约为110nm，标尺长500nm。测试激光光源光波长分别是（B）660nm和（c）780nm。TM模的横向偏移（d）反映出材料的负折射率特性。TE模为正折射率折射。（B）和（c）样品的尺寸大小分别为1x5μm和1x12μm，AAO膜厚分别为4.5μm和11μm。（D）780nm波长光折射角随入射角的变化。在很大入射角范围都显示出负折射率特性。        2008年，加州大学伯克利分校的张翔教授研究组在双通AAO模板中沉积银纳米线，研究发现这种孔道内填充了金属银的复合材料在可见光波段表现出负折射率特性。以660nm或780nm的激光斜入射到材料表面（如图1所示）后，在背面采用锥角光纤头探测不同位置的出射光，发现光的TM模式表现出负折射率特性，而TE模式仍为正折射率特性，成果发表在期刊《Science》上。这中超材料将在光波导、成像以及光通讯方面有潜在应用。 参考文献：Science, 2008, 321, 930.Phil. Trans. R. Soc. A, 2011, 369,3434–3446.Optics Express, 2009, 17, 22380-22385.PANS, 2011, 108, 11327-11331. 2. 高效率黑体材料AAO模板及AAO材料在海水淡化领域也出现了新的创新应用，纳米材料领域的又一科技创新。麻省理工科技评论发布引人瞩目的TR35青年科技创新者中，AAO技术也在其中。南京大学现代工学院朱嘉教授课题组在高效太阳能海水淡化方面取得重要进展，相关研究成果发表于《Nature Photonics》和《Science Advance》上。

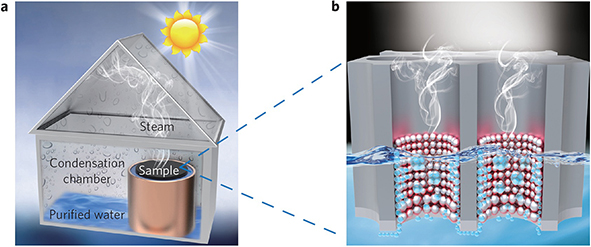

 图10. 等离激元增强太阳能海水淡化的设计示意图

图11. 三维铝颗粒等离激元黑体自组装工艺与组装前后光学照片对比图        利用太阳能光蒸馏的海水淡化技术低碳环保，然而多年来一直受限于较低的光热转换效率（约为30～45%）而无法大规模应用。朱嘉课题组在国际上首次利用等离激元增强效应实现了高效太阳能海水淡化（能量传递效率约90%，淡化前后盐度降低4个数量级）。研究发现，三维铝颗粒等离激元黑体材料是实现高效率太阳能海水淡化的体系，图10为设计示意图。等离激元铝黑体材料具有宽太阳光谱超高光吸收效率（在400～2500nm宽太阳光谱范围平均吸收效率＞96%），确保了海水淡化过程中光热转换效率大大提高；铝纳米颗粒的局域等离激元光学共振效应使得漂浮在水面的紧密排列的铝颗粒附近区域产生极高的局部温度，非常有利于快速有效的淡水蒸汽产生，AAO双通膜的多孔结构又提供了有效的蒸汽逃离通道。铝颗粒等离激元黑体材料制备采用低成本金属铝为原材料，采用了简单可规模化生产的自组装制备方法（图11），测量表明，淡化后的水质为优于世界卫生组织标准的可饮用水，且材料的淡化性能表现出良好的稳定性和耐用性，这对高效率太阳能海水淡化技术的实用化将产生重要的意义。

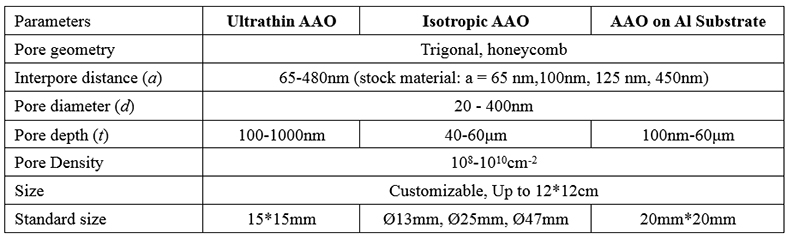

以下为产品常规型号典型参数，其它规格可联系定制：
