一、用途

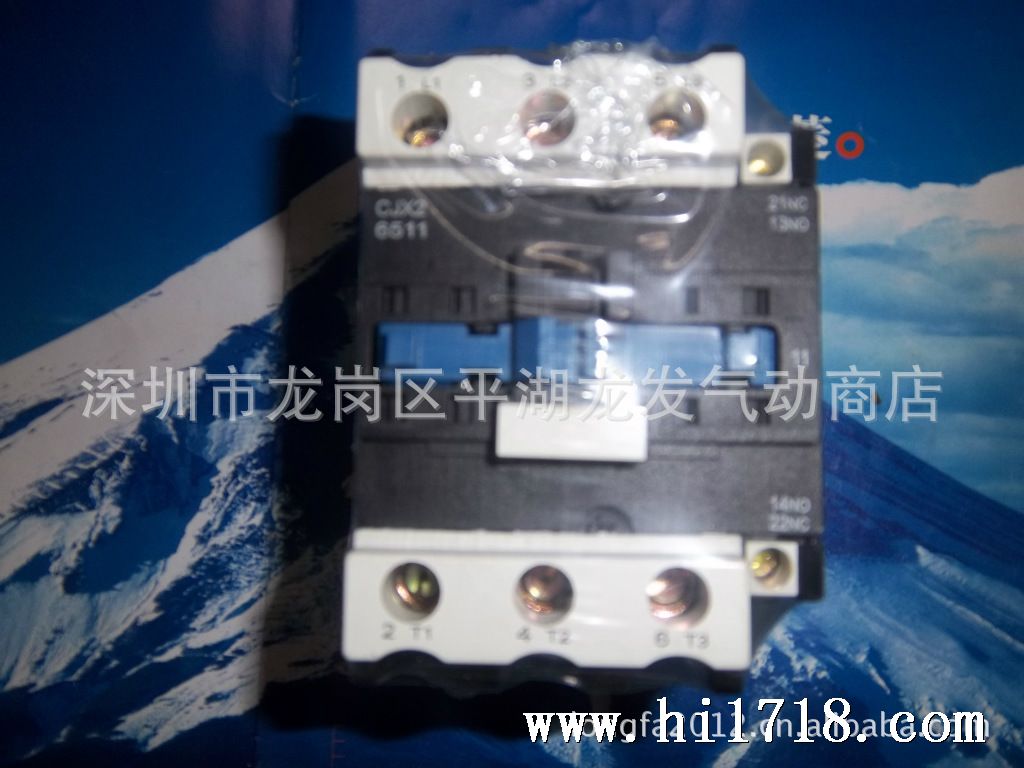

CJX2系列交流接触器（以下简称接触器），适用于交流50Hz或60Hz，额定工作电压至660V，在AC-3使用类别额定工作电压为380V，额定工作电流至95A的电路中，供远距离接通和分断电路之用，并可于适当的热过载继电器组成磁力起动器以保护可能发生操作过载的电路，接触器适宜于频繁地起动和控制交流电动机。
本产品性能合GB14048.4-2003标准。
二、工作条件
1、 周围空气温度为-5℃~+40℃
2、 安装地点的海拔高度不过2000m；
3、 产品应装在无显著摇动、冲击和振动的地方
三型号及意义
三、技术参数
1、CJX2系列触器主要参数（见表1）
2、辅助电路主要参数（见表2）
3、接触器线圈额定电压可分为：交流50Hz. 24,36,42,48,110,127,220,380V.
4、接触器在额定电压的80%~110%范围内应能吸合，释放电压应在20%~75%范围内。 表1
数据 型号 AC-3类别 | CJX2-09 | CJX2-12 | CJX2-18 | CJX2-25 | CJX2-32 | CJX2-40 | CJX2-50 | CJX2-63 | CJX2-80 | CJX2-95 |
额定工作电流（A） （当电压380V时） | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 63 | 80 | 95 |
约定发热电流（A） | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 125 | 125 |
配用电动机功率（kw）（当电压380V时） | 4 | 5.5 | 7.5 | 11 | 16 | 18.5 | 22 | 30 | 37 | 45 |
电寿命（万次） | 100 | 100 | 100 | 100 | 80 | 80 | 80 | 80 | 60 | 60 |
机械寿命（万次） | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 |
操作频率（次/h） | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
表2
使用类别 | 约定发热电流（A） | 约定缘电压（V） | 额定工作电压（V） | 额定工作电流（V） | 额定控制容量 |
AC-16 | 10 | 660 | 380 | 0.79 | 300VA |
DC-13 | 220 | 0.15 | 3.3W |
四、使用及维修
1、安装前应检查其线圈电压、频率是否与电源相。
2、接线螺钉应拧紧，检查接线正确无误后，应在主触头不带负载的情况下，先使吸引线圈通电分合数次，试验动作后，才能投入使用。
3、使用时如发现有轻微不正常噪音，可能是铁芯面上有污物，擦净面后即可消除。
注意：安装前请本公司的伪标记，产品侧面已贴有雷射标签。
